Tevo黑寡妇打印机40mm热端冷却风扇罩

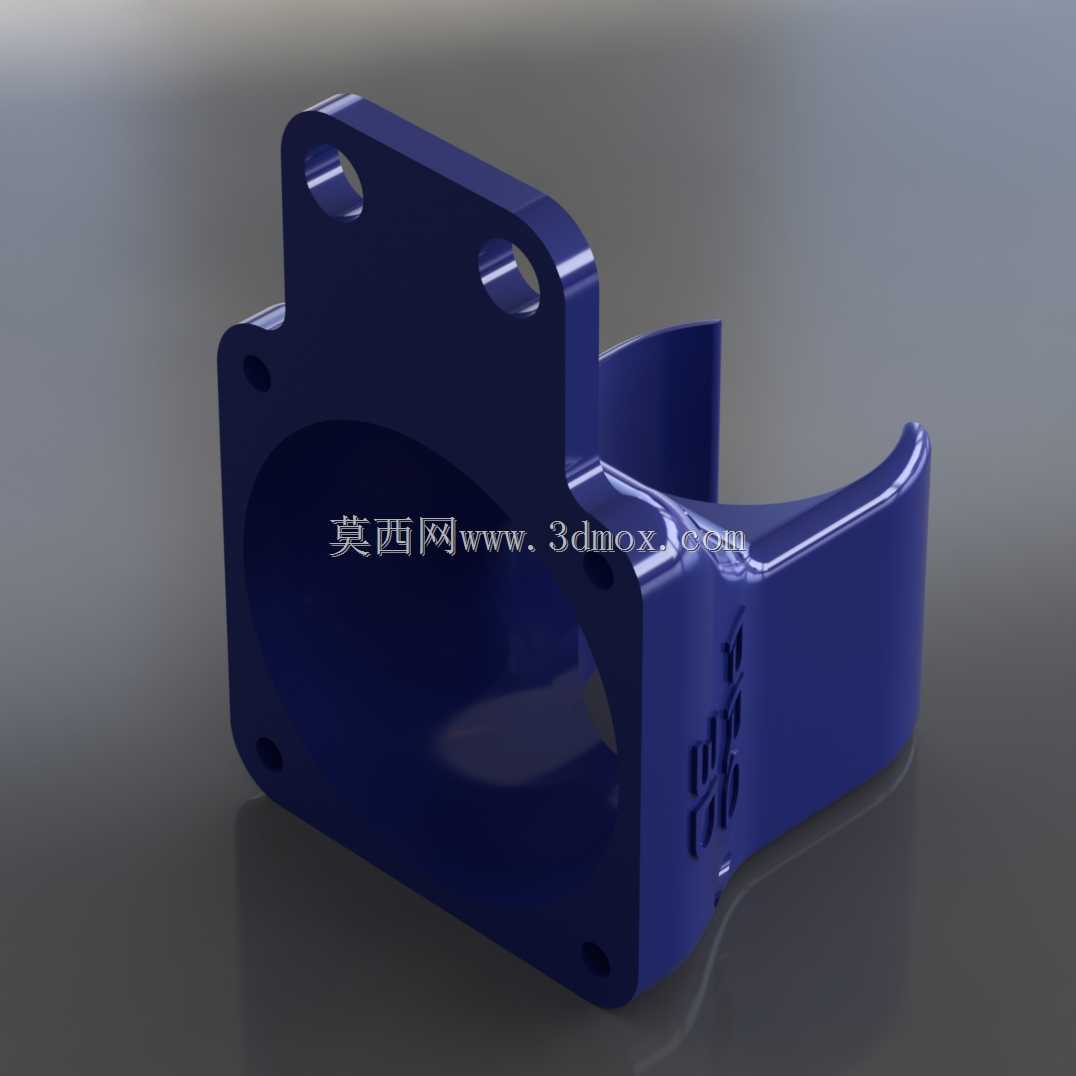

　　在桌面级FDM 3D打印设备的热端散热体系里，冷却风道的结构合理性直接决定了耗材熔融段的温度梯度稳定性，尤其是针对Tevo Black Widow这类开源架构的DIY机型，原厂配套的散热部件往往存在风道指向偏差、安装适配性不足的问题，这款适配40mm规格轴流风扇的风扇罩，就是针对该机型热端冷却场景做的定向结构优化。从实际打印作业的工况来看，热端加热块的温度需要稳定维持在耗材熔融阈值区间，而喉管上部的散热段必须快速带走上传的热量，避免耗材提前膨胀造成堵头，这款风扇罩的风道做了定向收敛设计，气流不会无规则散逸，能够精准吹向喉管散热鳍片与打印件冷却的交界区域，兼顾热端冷端温度隔离和刚挤出耗材的快速定型需求。

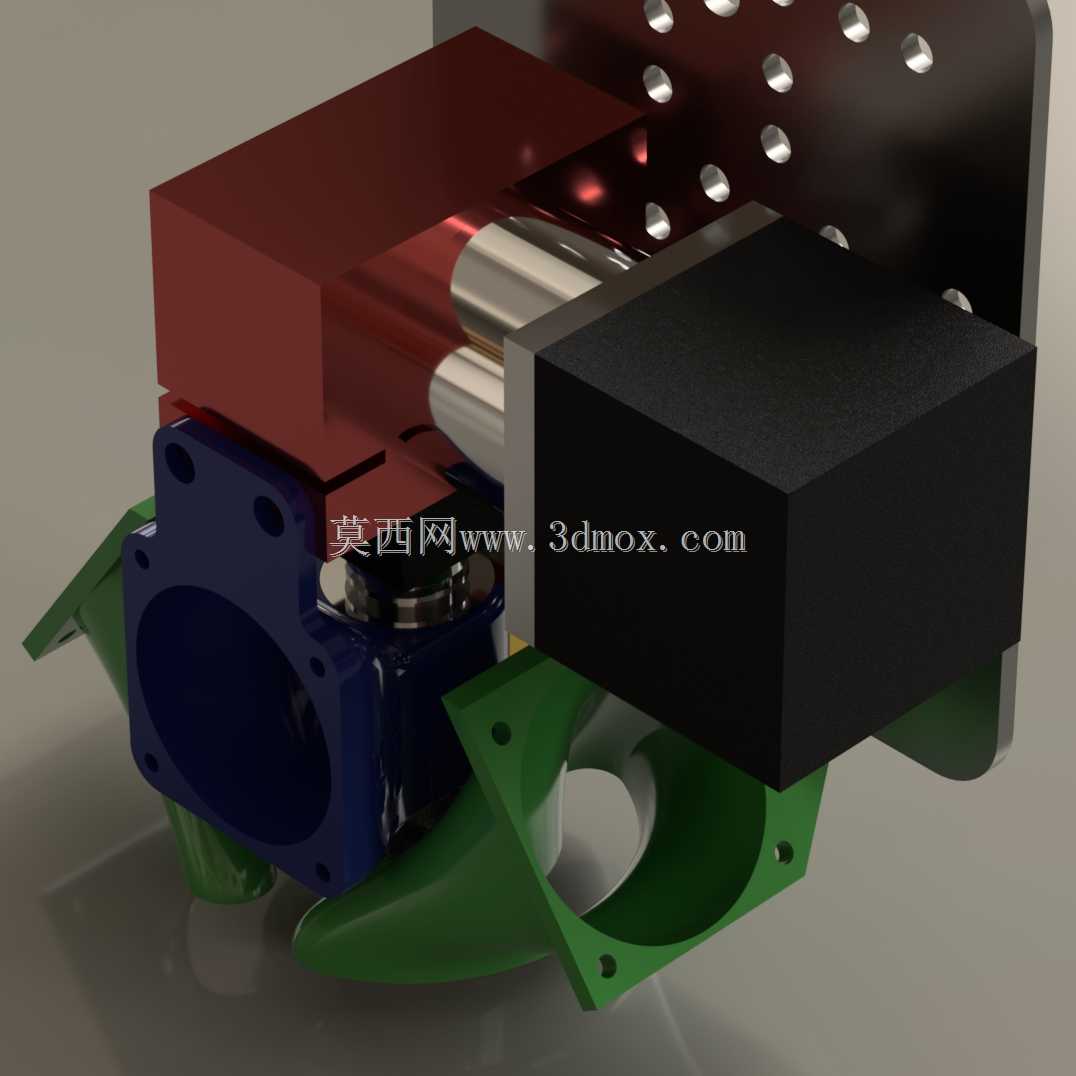

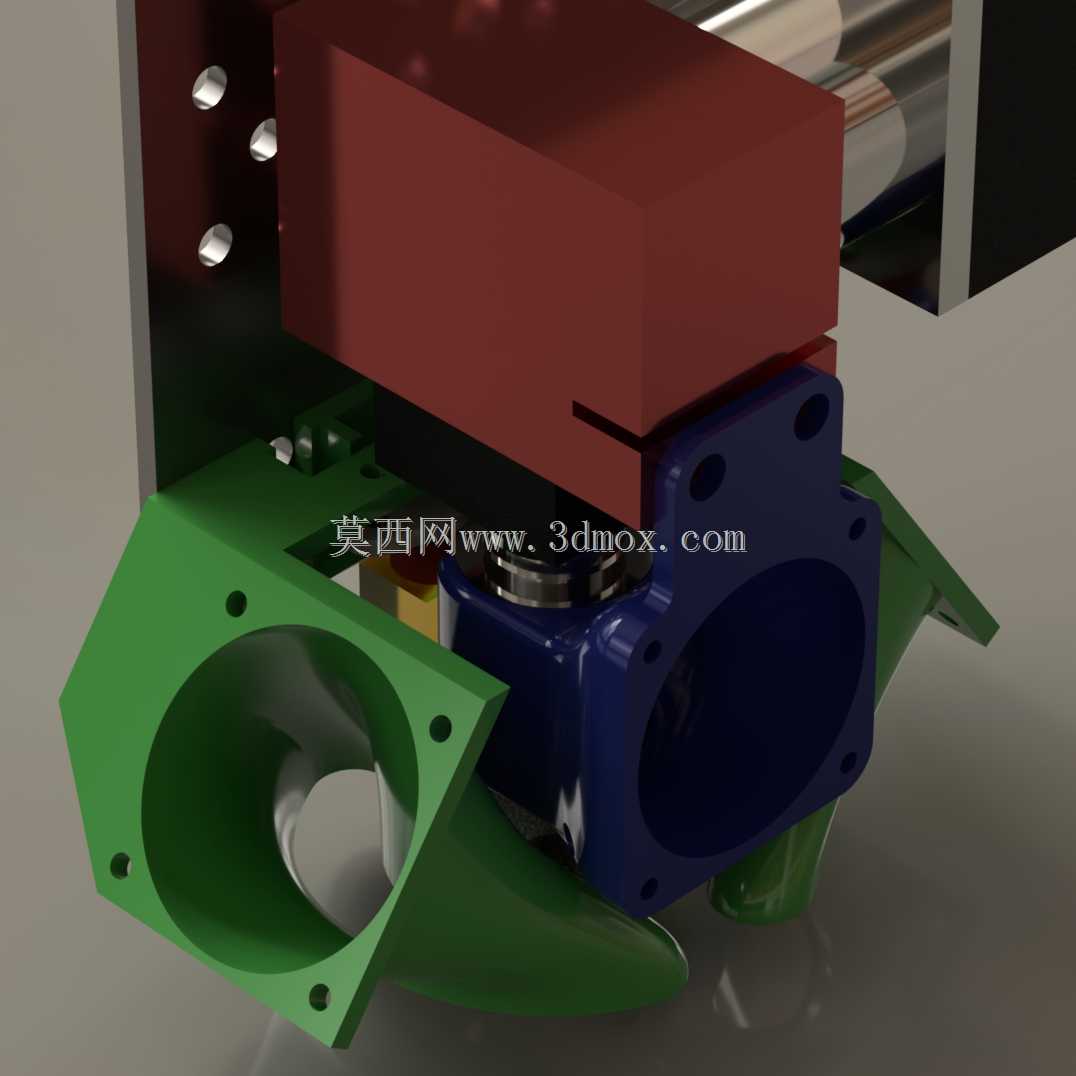

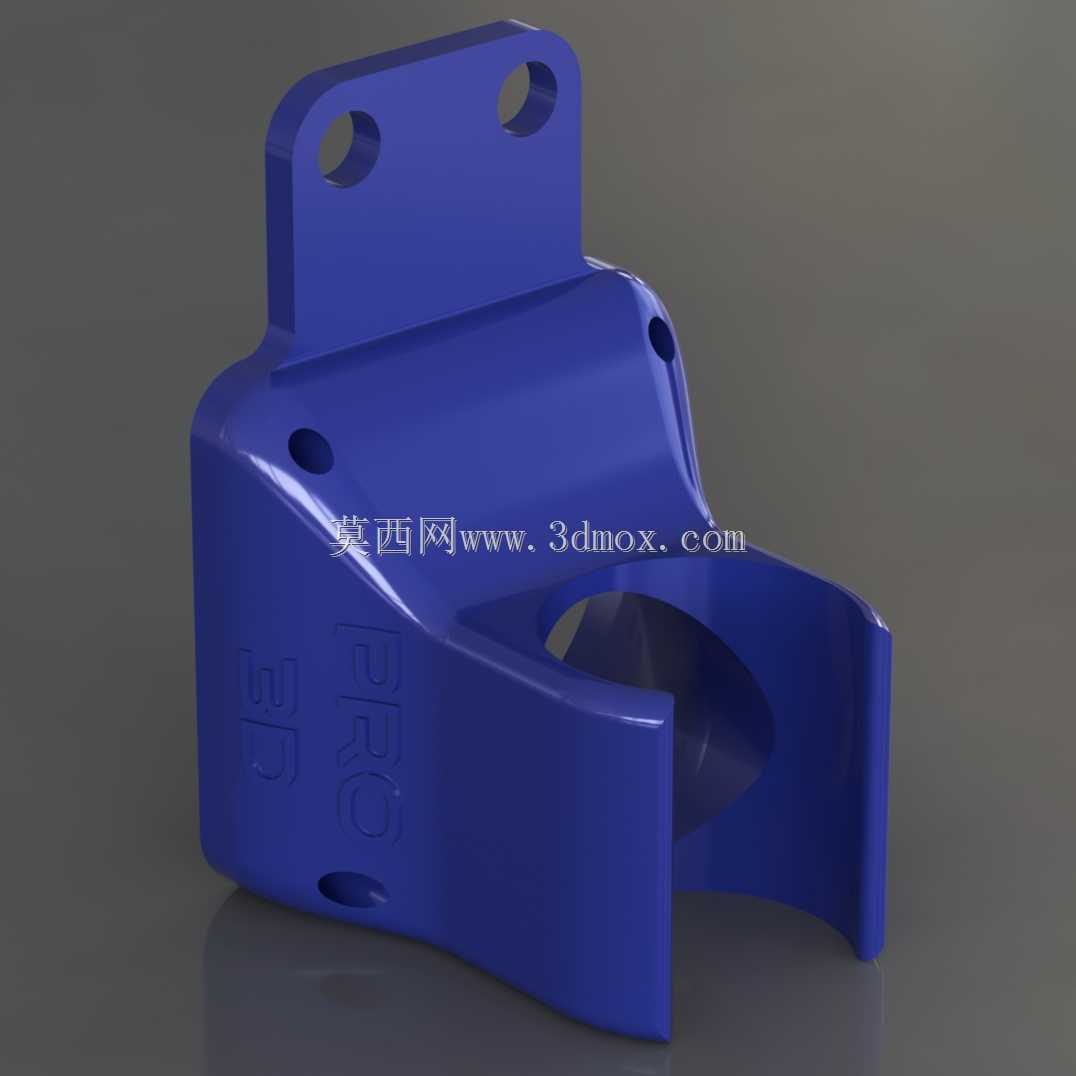

　　设计过程中优先考虑了3D打印自制的工艺适配性，整体结构没有大跨度悬空结构，所有安装孔位的支撑都做了自支撑角度处理，采用PetG材料打印时不需要额外添加支撑结构，打印完成后只需要简单去除孔位毛刺就能直接装配，不会因为支撑残留造成安装面贴合不严的问题。安装边界完全匹配Tevo Black Widow热端的现有安装位，不需要对原有设备的X轴滑车、热端固定支架做任何打孔或切割改装，风扇罩自带的两个弯折安装耳直接对应原有风扇的固定螺孔位置，装配时只需要将原有风扇拆下，把风扇罩夹在风扇与热端支架之间，沿用原有M3规格的固定螺丝就能完成锁紧，整体装配完成后突出热端主体的尺寸控制在12mm以内，不会和打印平台、自动调平传感器产生运动干涉，

　　即使打印最大幅面的边缘工件，也不会出现刮蹭平台或工件的问题。结构上还做了走线避让槽，风扇的供电线材可以顺着罩体侧面的凹槽理到热端走线槽内，不会因为线材悬垂在运动路径上造成打印故障，罩体的进风侧做了格栅式的防护结构，既不会大幅增加风阻影响进风量，还能避免打印过程中产生的料屑、断丝头被吸入风扇叶片造成卡滞。从实际使用的散热效果来看，收敛后的风道能够将喉管上部的温度稳定控制在50摄氏度以内，即使长时间连续打印PLA、PETG等常规耗材，也不会出现喉管温度过高导致的耗材回抽堵头问题，针对ABS这类需要较高热端温度的耗材，也能保证冷端温度不会随打印时长增加出现漂移，减少了打印过程中因为温度波动造成的断丝、出料不均等问题。

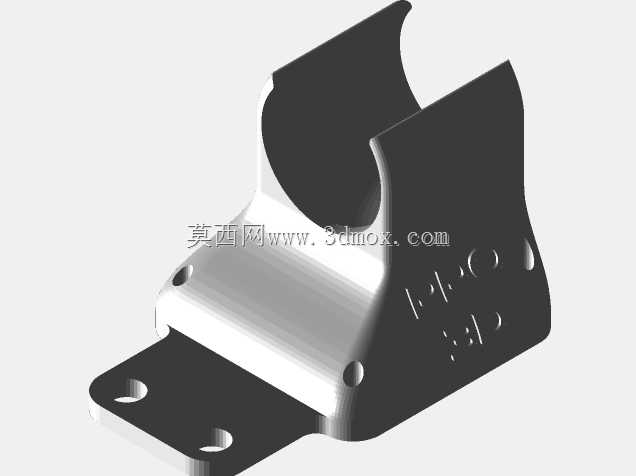

　　另外这款风扇罩的结构没有多余的装饰性设计，所有曲面和弯折结构都是为了风道导向和安装避让服务，壁厚均匀控制在2mm，既保证了打印后的结构强度，不会因为拆装螺丝造成柱位断裂，也不会因为壁厚过大增加打印耗时和材料消耗，安装后整体重量比原厂配套的塑料风扇罩轻15%左右，不会增加X轴滑车的运动负载，对高速打印时的运动稳定性也没有负面影响。
