立式空气处理机组内部结构三维设计

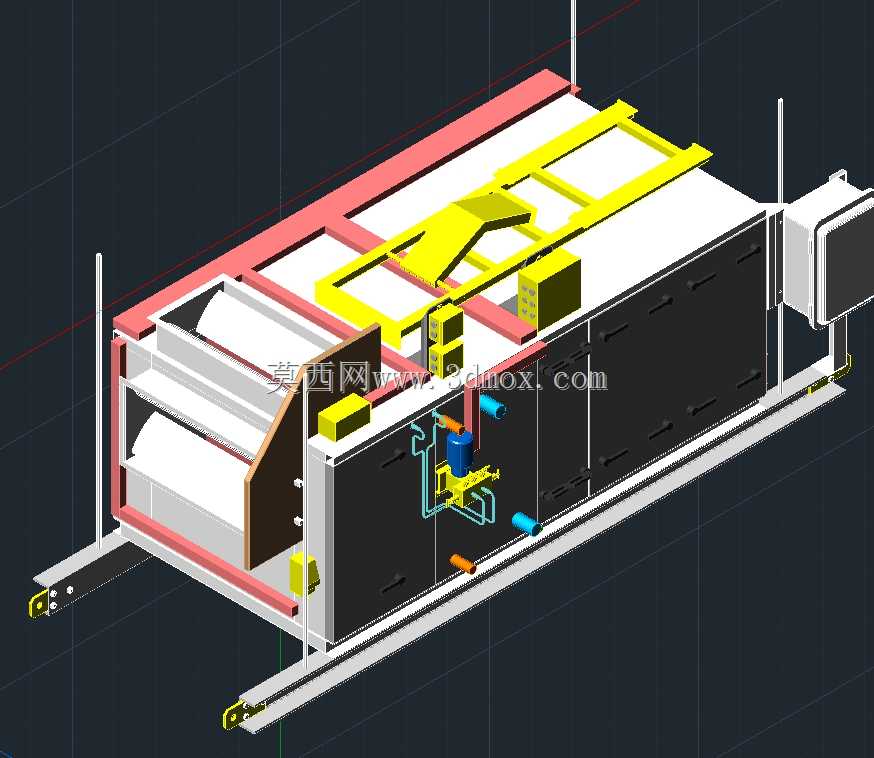

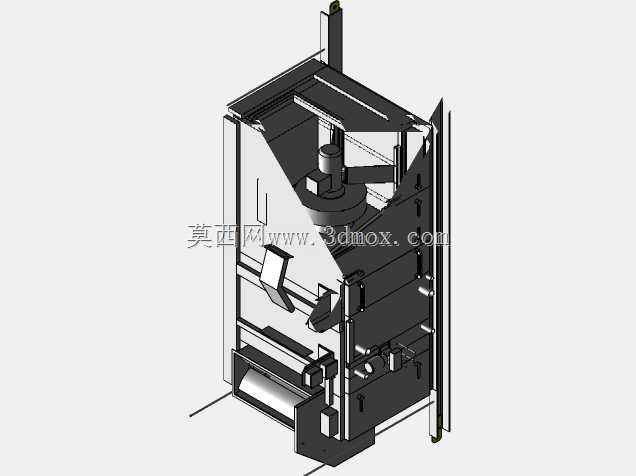

　　在商用建筑暖通系统、工业洁净车间通风配套、医疗场所空气调控场景中，这类立式空气处理机组是承担空气温湿度调节、过滤净化、送风分配的核心末端设备，区别于卧式吊装机组，立式结构更适配机房面积紧张、竖向安装空间充足的项目场景，可直接落地安装减少吊装承重的结构加固成本。从三维模型的剖视结构能看到，机组整体采用框架式钣金拼装结构，外侧面板预留了检修门的安装位，内部沿气流方向依次排布了初效过滤段、换热盘管段、风机段以及均流出风段，各功能段之间采用法兰折边拼接，接缝处预留了密封胶条的安装槽位，避免运行过程中出现漏风、冷桥结露的问题。设计过程中首先要明确机组的额定处理风量，以此倒推内部过流断面的尺寸，保证断面风速控制在2.5m/s以内，

　　避免风速过高带水、风阻陡增的问题，模型中可以看到风机采用立式安装的直联离心风机，风机底座设置了橡胶减震垫的安装位，直接固定在机组底部的加强槽钢框架上，减少运行振动向建筑结构的传递。换热段的盘管采用多排铜管串铝翅片的结构，模型中预留了进出水管的接口位置，接口朝向检修侧，方便后期管路连接与维护，盘管下方设置了凝结水盘，水盘带有一定的排水坡度，坡向机组外侧的冷凝水排水口，避免运行过程中冷凝水积存滋生细菌。过滤段采用抽屉式安装结构，从模型的侧面预留的抽拉间隙可以看出，过滤器更换时不需要拆解整体面板，直接从检修侧抽出即可完成更换，适配初效、中效过滤器的安装尺寸，可根据项目净化等级需求灵活替换过滤段配置。机组的进风口设置在侧面下部，

　　出风口设置在顶部，气流从下往上依次经过各功能段处理后送出，这种竖向气流组织可以减少机组的水平占地面积，安装时只需要保证底部地面水平度偏差不超过2‰，侧面预留不小于600mm的检修操作空间，顶部出风口与送风风管连接时采用防火软接，避免振动传递到风管系统。从结构细节来看，机组的框架采用加厚镀锌钢板折弯成型，角部采用三维角件连接，保证整体结构的刚度，避免运输、吊装过程中出现框架变形，面板内部预留了保温层的填充空间，厚度不小于25mm的橡塑保温材料可有效隔绝机组内外温差，防止面板外表面结露滴水。模型中还体现了内部的检修照明、压差表安装位的预留，在过滤段、换热段的外侧面板预留了检测孔，方便后期运行过程中监测各段的风阻、温湿度参数，

　　判断过滤器是否需要更换、盘管换热效率是否达标。这类立式机组相比组合式卧式机组，集成度更高，现场安装时只需要对接进出水管、电源线以及风管即可完成调试，不需要现场进行多段拼接，大幅缩短现场施工周期，适配写字楼标准层空调机房、医院普通病房区域、中小型工业生产车间的空气处理需求，在进行三维建模时，需要重点核对各功能段的装配间隙，保证风机叶轮与机壳的同轴度偏差在允许范围内，避免运行过程中出现碰擦异响，同时要预留电气布线的走线槽位置，将机组内部的传感器、风机电机的线缆统一收纳在走线槽内，避免线缆长期受气流吹拂出现老化、磨损的问题。
