可变风量末端安装布局三维设计方案

　　这套三维设计内容聚焦商用建筑暖通系统里的可变风量末端安装场景，还原了吊顶夹层内的设备排布与管线走向逻辑，可直接用于施工前的碰撞校验、班组技术交底环节。从实际工程落地角度看，VAV末端作为变风量空调系统的核心调控部件，核心作用是根据对应服务区域的实时负荷变化，动态调整送入室内的送风量，在保障区域温湿度达标的前提下，最大限度降低风机输送能耗，避免定风量系统长期高负荷运行的能源浪费，这类装置普遍应用在写字楼、商业综合体、医院门诊楼等需要分区域独立调控室内环境的公共建筑中。

　　设计过程中首先明确了设备的安装边界：VAV箱体需预留足够的检修操作空间，箱体侧面与相邻管线、建筑结构的净距不小于150mm，底部与吊顶完成面的净距控制在200mm以上，方便后期执行器、风阀部件的检修更换；一次风接入端的风管采用顺气流方向的渐扩变径连接，避免突扩结构造成的局部风阻激增，减少送风过程的噪声与压损。模型里同步还原了配套的冷热媒水管、冷凝水管排布逻辑，水管与风管的交叉位置全部采用风管上翻、水管下绕的处理方式，既满足冷凝水的重力排水坡度要求，也避免水管结露滴水浸泡风管保温层的隐患。

　　从功能特性维度看，模型里的VAV末端集成了风速检测、风阀执行调节、室温联动反馈的核心结构，箱体进风端配置的均流板结构，可让进入箱体的气流保持稳定流态，保障风速检测元件的测量精度，避免气流紊流导致的风量调控失准；送风口侧搭配的条形散流器布局，可让送出的气流形成合理的贴附射流，在人员活动区域形成均匀的速度场与温度场，避免直吹人体造成的不适感。

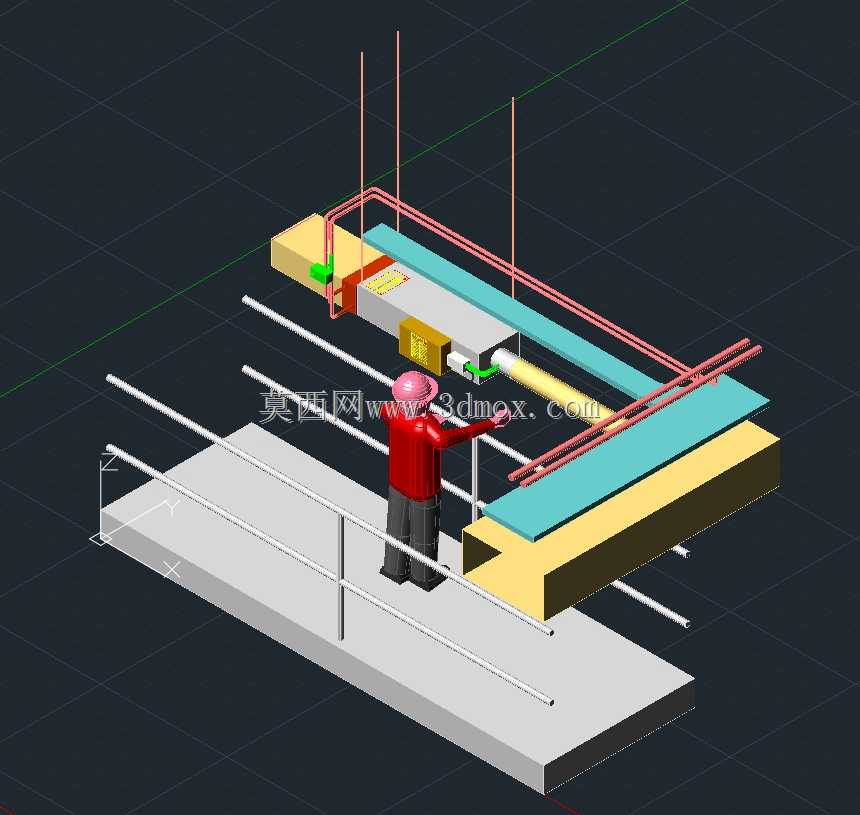

　　建模过程中特意加入了施工人员的操作站位模拟，直观呈现安装作业时的操作空间需求：站在操作平台上的作业人员可顺利完成风管法兰对接、水管丝扣连接、控制线路接线的全流程操作，不需要额外裁切周边结构或临时调整管线位置，提前规避了施工阶段才发现操作空间不足导致的返工问题。配套的管线支吊架布局也在模型中做了同步体现，风管支吊架的间距符合通风管道施工规范要求，水管支吊架在冷水管段全部配置了木托隔热结构，避免冷桥现象导致的支吊架结露问题。

　　不同于常规的设备单体模型，这套内容重点还原了系统集成层面的安装逻辑，不仅呈现了VAV设备本身的结构形态，更把周边配套的风管、水管、支吊架、操作空间、建筑结构边界做了整合呈现，结构设计人员可以直接参考这套排布逻辑完成不同项目的VAV系统布局深化，施工人员也能通过三维视角快速理解管线走向与安装顺序，减少现场的沟通成本与错装概率。在实际项目应用中，这类集成化的安装模型还可以导入BIM软件做全专业的碰撞检测，提前排查暖通管线与消防、电气、给排水管线的交叉冲突点，在施工前就完成所有排布优化，大幅提升现场施工效率，降低后期整改的成本投入。
