简化结构男性人体姿态造型设计

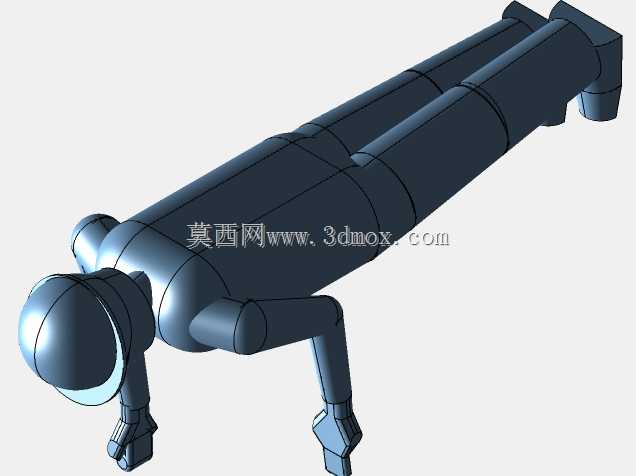

　　在做各类工业设备的人机适配验证、产线工位布局仿真、工装操作空间校核的工作中，标准化的简化人体三维模型是结构工程师手里常用的校核参考载体，不需要高精度的人体曲面细节，只要能准确还原人体各关节的活动边界、常规作业姿态下的肢体尺寸占比，就能满足绝大多数工程场景的验证需求。这个男性人体造型采用分块式的简化结构设计，将头、躯干、大臂、小臂、手部、大腿、小腿、足部各肢体段做独立的几何块划分，没有冗余的曲面细节，所有肢体衔接处都预留了关节转动的结构间隙，方便后续在装配环境下调整不同的作业姿态，适配站立操作、俯身检修、弯腰取件、俯卧作业等不同工位的人体姿态模拟需求。从实际工程使用的角度出发，这类简化人体模型不需要还原真实人体的软组织细节，所有肢体段的尺寸比例都按照成年男性的常规人体尺寸均值做等比例缩放，躯干部分做了规整的柱面化处理，方便在做设备操作空间校核时快速判断肢体与设备结构的干涉情况，不会因为复杂的曲面细节导致干涉检查运算效率低下，也不会因为曲面的不规则导致尺寸测量出现偏差。在做产线布局仿真的时候，把这个模型调整到对应工位的操作姿态，就能快速核验操作台的高度是否符合人体作业的舒适区间，设备的操作按钮、检修门的位置是否在人体肢体可及的范围内，通道的预留宽度是否满足人员通行、转身、搬运物件的空间需求，不需要额外导入高精度的人体模型拖慢装配体的运行速度。在做各类工装夹具、穿戴式设备、安全防护装置的设计验证时，这个模型的肢体表面都做了规整的几何处理，

　　能快速完成配合面的匹配、绑带固定位置的定位、防护范围的覆盖校验，比如设计高空作业的安全带挂载点时，可以调整模型的俯身、侧身姿态，验证不同作业动作下安全带的牵拉路径是否会与肢体产生干涉，防护装备的覆盖范围是否能在作业姿态下完整保护对应的人体部位。模型的整体外形做了无突出棱角的圆滑过渡处理，所有肢体段的衔接位置都没有尖锐的几何特征，在做空间干涉检查的时候不会因为局部的尖角特征出现误判，也方便在装配环境下快速拖动调整姿态，不会出现几何特征卡滞的问题。从设计思路上，这个模型优先保障的是工程校核的实用性，放弃了非必要的外观细节，把所有的建模重心放在肢体比例的准确性、关节活动范围的合理性上，各段肢体的长度比例严格参照成年男性人体尺寸标准设定，

　　头部的尺寸、躯干的宽厚比、上下肢的长度占比都符合常规人体的尺寸区间，不会因为比例失真导致空间校核的结果出现偏差。在安装边界与使用适配性上，这个模型不需要额外的固定安装结构，直接导入到对应的三维装配环境中，根据实际场景的需求调整各关节的转动角度，将模型放置到对应的作业位置即可完成场景搭建，模型的坐标系原点设置在足部的支撑平面位置，导入后不需要额外调整坐标高度就能直接匹配产线的地面基准，减少前期的模型调整工作量。在做设备的安全距离校核时，将模型调整到对应的作业姿态，就能快速测量人体各部位与设备运动部件、带电部件、高温部件之间的最小距离，验证安全防护距离是否符合规范要求，比如在做自动化设备的安全防护栏设计时，把模型调整到伸手探入的姿态，

　　就能核验防护栏的间隙、高度是否能防止人员误触设备内部的危险部件，不需要反复搭建复杂的人体仿真场景。这类简化人体模型的另一个使用场景是做产品的人机交互验证，比如设计手持工具、操作手柄、控制台的时候，把模型的手部调整到握持姿态，就能快速验证手柄的握持角度、按键的排布位置是否符合手部的操作习惯，控制台的显示界面是否在人体坐姿或者站姿的舒适视野范围内，避免产品做出来之后出现操作别扭、视野遮挡的问题。不同于高精度的人体扫描模型，这个分块式的结构模型对电脑硬件的负载极低，哪怕是在包含整条产线设备的大型装配体中导入多个人体模型模拟多人作业场景，也不会出现装配体旋转卡顿、运算缓慢的问题，能大幅提升大型场景仿真的工作效率。各肢体段的几何结构都做了参数化的基础设置，如果需要适配不同身高、不同体型的人体校核需求，只需要对应调整各段肢体的长度、直径参数，就能快速生成对应体型的人体模型，不需要重新从零开始建模，能适配不同行业、不同场景的人机校核需求，不管是做重型机械的驾驶室布局验证，还是做电子设备的操作台设计，或是做医疗设备的操作空间校核，都能通过简单的参数调整满足使用要求。
