焦点CMS40监视器VESA臂装转接支架

项目分类:通用机械零部件 发布时间:2022-05-03 ID:620669
  • 焦点CMS40监视器VESA臂装转接支架
  • 焦点CMS40监视器VESA臂装转接支架
  • 焦点CMS40监视器VESA臂装转接支架
  • 焦点CMS40监视器VESA臂装转接支架
  • 焦点CMS40监视器VESA臂装转接支架

  在桌面外设挂载、工业工位显示终端部署、小型监控点位搭建这类场景里,经常会遇到显示设备原生安装孔位和标准VESA悬臂支架不匹配的问题,尤其是部分紧凑型工业监视器、专用显示模组,为了压缩整机外壳尺寸,往往没有预留标准VESA孔组,直接用通用悬臂无法完成固定,额外定制整块安装板不仅成本高,加工周期也会拖慢项目落地进度,这类适配转接件的实际需求一直存在。

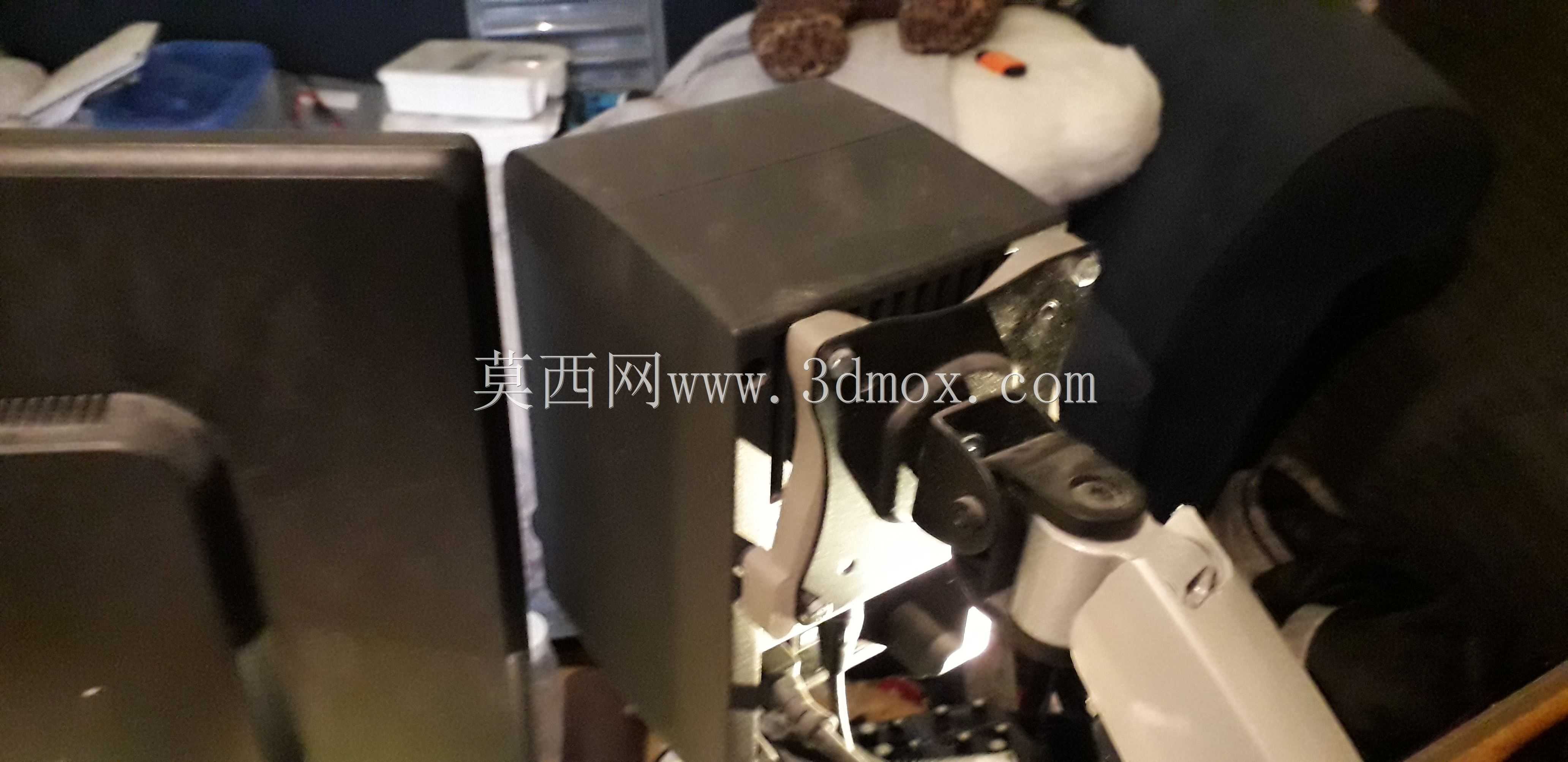

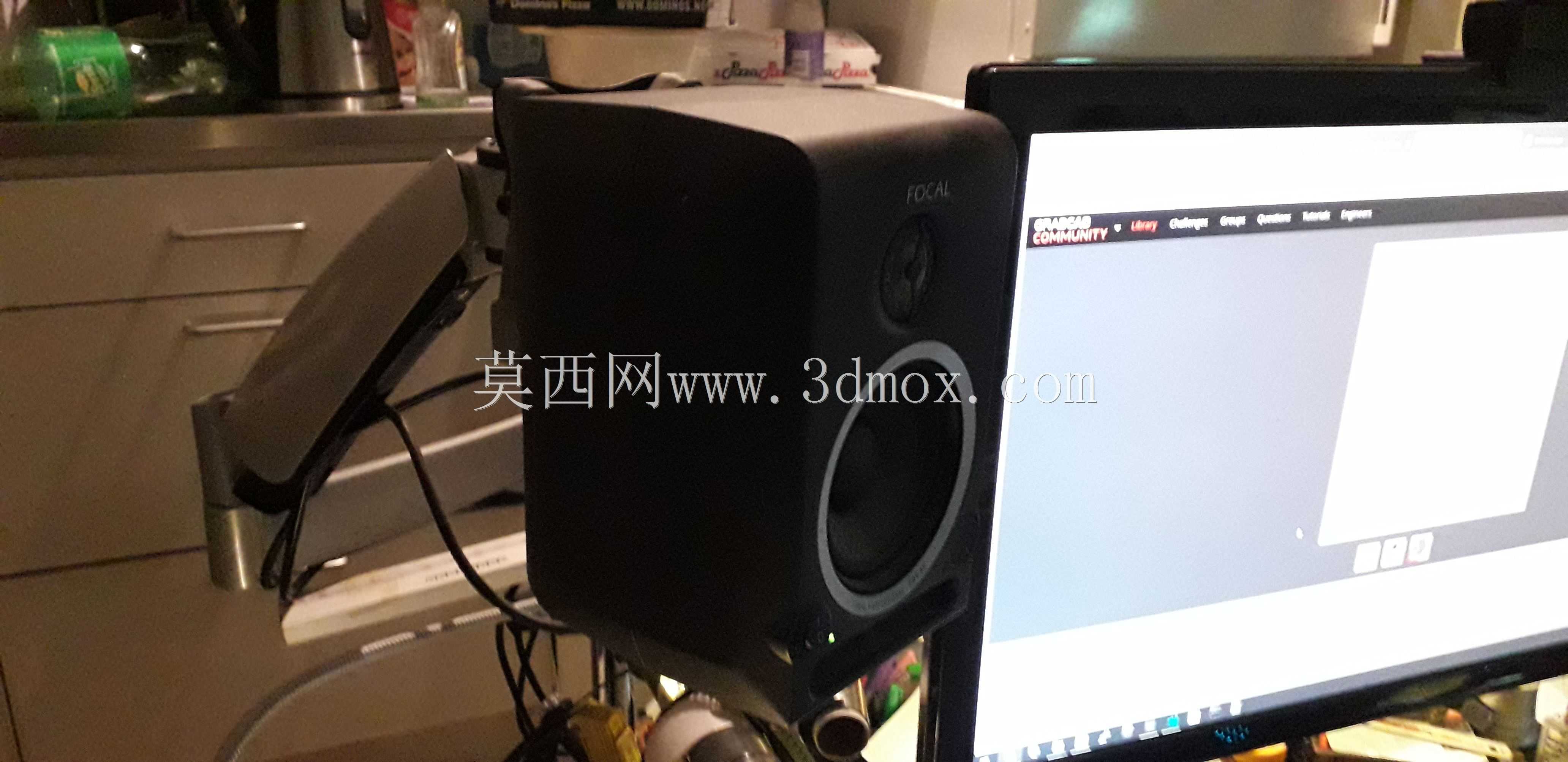

  这款转接结构的核心用途,就是在标准VESA规格的悬臂支架、桌面升降架、壁挂VESA挂板上,完成焦点CMS40型号监视器的可靠固定,不需要对原有VESA支架做任何打孔、焊接类的改造,也不需要在监视器外壳上额外加工安装位,通过转接件的双侧孔位匹配,就能实现两者的机械连接。

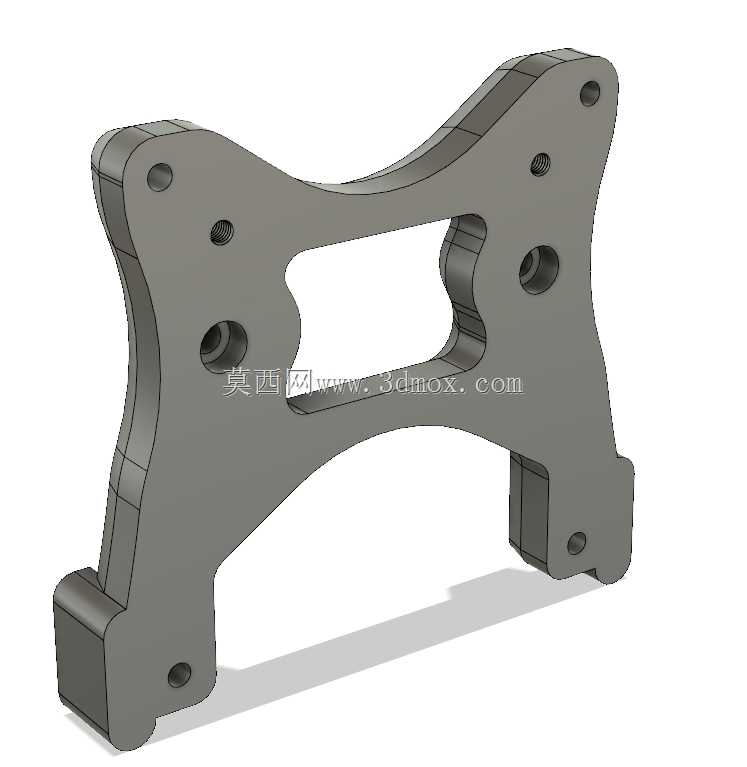

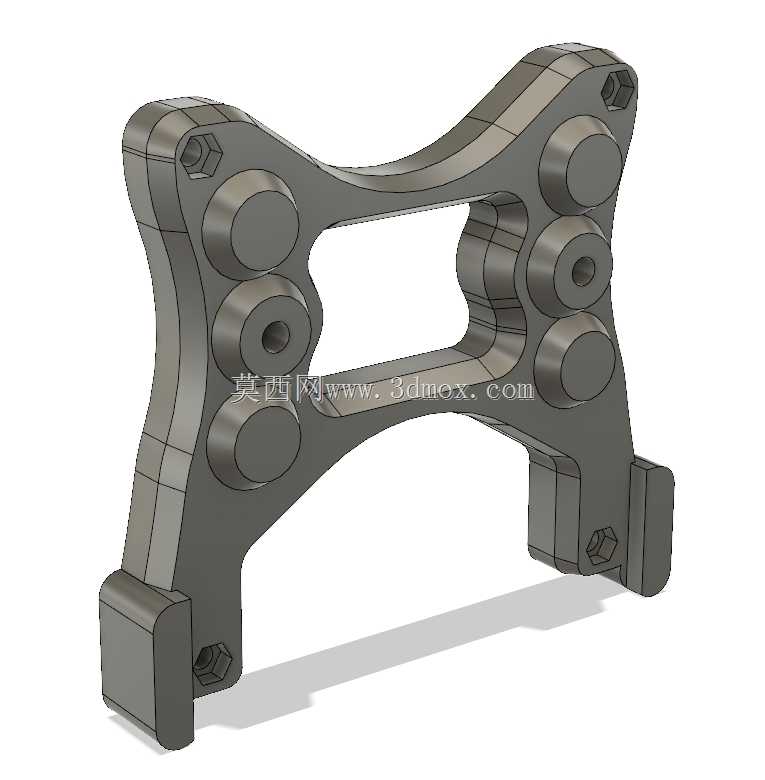

  从功能特性上看,整个转接件采用一体化板式结构,没有多余的活动铰接部件,整体刚性足够承载对应重量的显示设备,不会出现长时间挂载后支架下垂、连接位松动的问题。结构上对应监视器一侧的孔位,完全匹配CMS40监视器背部的原生安装凸台位置,每个连接位都做了沉孔设计,内六角螺栓锁紧后螺栓头不会突出安装平面,避免和监视器背部的散热筋、接口区域产生干涉;对应VESA支架一侧的孔位,严格遵循标准VESA安装孔距规范,能适配市面上绝大多数符合VESA标准的悬臂、挂架,孔位周边做了局部加厚处理,抵消螺栓锁紧时的压应力,避免薄板材长期受力出现形变。

  设计思路上,整个结构优先考虑安装便利性和结构可靠性,整体轮廓做了大圆角过渡和轻量化挖空,中间区域的大尺寸镂空一方面减少了整体材料用量,降低打印或者机加工的材料成本,另一方面也不会遮挡监视器背部的散热格栅,保证设备长时间运行时的空气流通,避免热量在转接件和监视器背部之间积聚。两侧的支撑脚做了下沉式折弯设计,安装后能贴合监视器背部的定位凸台,分担螺栓连接的剪切力,即使设备随悬臂做角度调整、位置移动,连接位也不会出现横向窜动。所有孔位的公差都控制在合理范围内,既不会因为孔位过紧导致螺栓无法顺利穿入,也不会因为间隙过大出现安装后设备晃动的问题,每个安装凸台的高度都经过匹配计算,锁紧后整个转接板和监视器背部保持平行,不会出现安装倾斜导致的屏幕角度偏移。

  从安装边界来看,转接件整体厚度控制在合理范围,安装后不会在监视器背部增加过多的突出尺寸,不会影响VESA悬臂的俯仰、旋转角度调节,即使是贴墙安装的VESA挂板,也不会因为转接件的厚度导致屏幕离墙距离过大。整个结构的外轮廓尺寸完全控制在监视器背部的安装区域内,不会超出监视器的侧边轮廓,不会影响设备的整体外观,也不会和周边布置的线材、其他挂载配件产生干涉。安装时只需要先将转接件通过对应螺栓固定在监视器背部,再将VESA支架的安装板对准转接件另一侧的标准孔位锁紧即可,不需要复杂的调试步骤,普通操作人员按照常规的支架安装流程就能完成装配,不需要额外的专用工装辅助。

  对于需要做3D打印自制的用户来说,整个结构没有大角度悬空、薄壁脆弱区域,打印时不需要添加过多支撑,打印完成后只需要简单去除支撑毛刺就能直接使用,采用常规的PLA、PETG或者ABS材料都能满足强度要求;如果是采用机加工方式批量制作,板材下料后只需要一次铣削成型、钻孔倒角就能完成加工,加工工序简单,量产成本可控。结构上的每个加强筋位置都对应受力路径设置,没有多余的冗余结构,在保证整体强度的前提下尽可能压缩了整体重量,不会给VESA悬臂增加额外的负载负担,能适配承重范围刚好覆盖对应监视器重量的轻型悬臂支架,不需要额外更换更高承重规格的支架产品。
