3D打印孔偏移校验多孔规2-12mm

　　在桌面级FDM3D打印的实际生产场景中，很多从业者都会遇到打印件孔位尺寸偏移、孔径收缩超差的问题，尤其是装配类零件，孔位偏差0.1mm就可能导致螺栓无法穿入、轴孔配合过紧或过松，反复试打调整参数不仅浪费耗材，还会拉长零件交付周期。这款多孔校验规正是针对这一工程痛点设计的专用检具，不需要复杂的光学测量设备，打印完成后即可快速校验当前设备、当前耗材下的孔位偏移量与孔径收缩率，为后续零件建模的尺寸补偿提供直接的实测依据。

　　从功能设计逻辑来看，这款检具采用矩阵式孔位排布，第一列基准孔的直径覆盖2.0mm到12.0mm的常用装配孔径区间，包含2.0、3.0、4.0、5.0、6.0、8.0、10.0、12.0共8个基准尺寸，完全覆盖日常机械设计、创客制作中常用的螺栓过孔、定位销孔、轴配合孔的尺寸范围。同一行的孔位以基准孔尺寸为基础，按照每孔0.05mm的增量逐级递增直径，这种梯度设计可以让使用者通过插配测试，快速找到对应基准尺寸下实际能顺畅通过的最小孔径，直接计算出当前打印工况下的孔径收缩量，同时通过不同行列孔的对位测试，还能检测X、Y轴方向的打印偏移误差，判断皮带张紧度、导轨平行度是否存在装配问题。

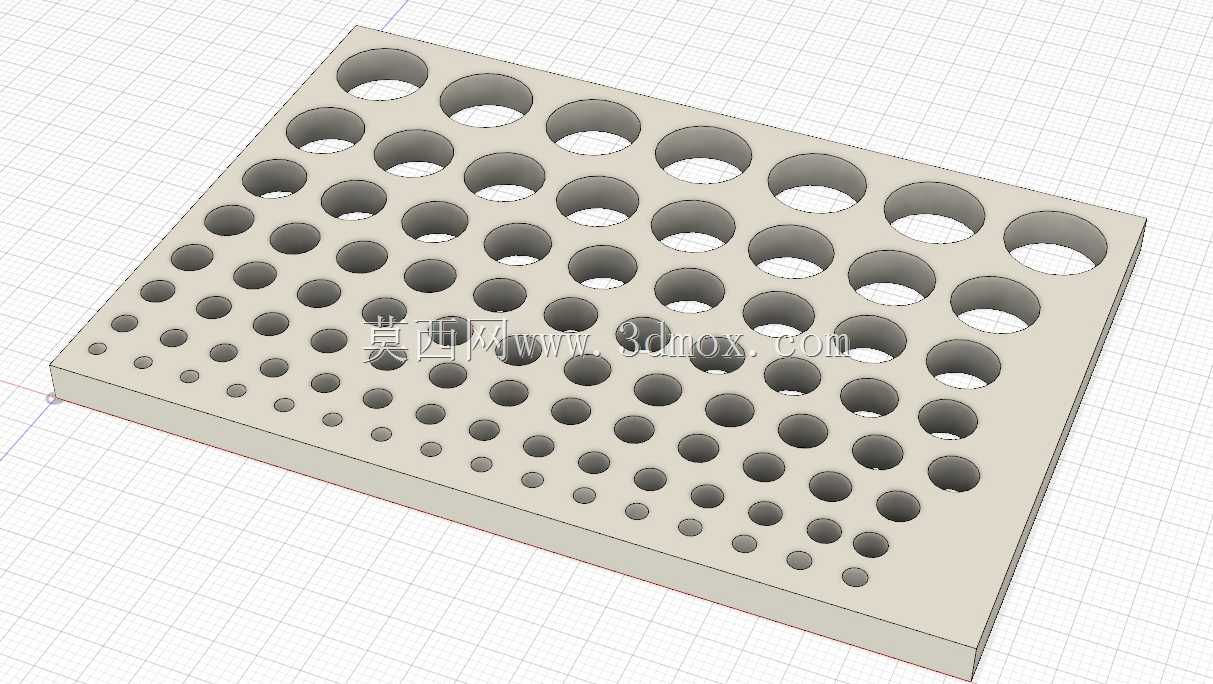

　　外形结构上，这款检具采用一体化平板式设计，整体为矩形薄板结构，所有孔位均为垂直贯通的直孔，没有复杂的曲面或悬空结构，打印时不需要添加支撑，直接平放打印即可成型，最大程度减少支撑带来的尺寸误差，保证检具本身的基准精度。平板的边缘做了轻微的倒角处理，避免打印后边缘毛刺影响拿取和测试，整体厚度控制在5mm左右，既保证检具本身的结构刚性，不会因为薄厚不均产生翘曲变形，又能缩短打印时间，单次打印耗时不到20分钟，耗材用量不足10g，测试成本极低。

　　实际使用时，只需要按照日常打印零件的常规参数，使用对应耗材打印出该检具，待零件完全冷却至室温后，使用对应标称直径的标准销钉或者高精度钻头柄部逐一试插各列孔位：如果标称直径的销钉无法插入基准孔，但是能插入同列后序增量0.05mm的孔，就说明当前打印参数下该尺寸的孔径收缩量为0.05mm，后续建模时对应尺寸的孔就需要预先放大0.05mm做补偿；如果同一行的孔位出现单侧能插入、另一侧无法插入的情况，就对应X或Y轴存在步进偏移，需要检查电机电流、皮带张紧度或者导轨润滑情况。相比传统的卡尺单点测量，这种实配检具的测试结果更贴合实际装配场景，能避免卡尺测量圆弧面带来的测量误差，也能同时检测出孔位的位置度偏差，对于小批量3D打印生产、设备日常校准来说实用性极强。

　　从设计边界来看，这款检具的所有孔位间距都设置为8mm，保证孔壁之间的最小壁厚不小于2mm，即使使用PLA、ABS等常规3D打印耗材，也不会出现孔壁开裂、变形的问题，平板的外轮廓尺寸控制在120mm*80mm以内，完全适配绝大多数桌面级3D打印机的成型平台尺寸，不需要调整打印平台位置即可直接摆放打印，孔口位置做了0.1mm的微小倒角，既可以引导销钉插入，也能避免打印时孔口积料影响测试精度。不同于专业的工业级孔径量规，这款检具本身就是为3D打印场景定制的校准工具，结构简单易打印，测试逻辑直观，不需要专业的计量知识就能快速上手，不管是个人创客还是小型3D打印服务工坊，都可以用它快速完成设备校准，减少参数调试的试错成本，提升打印零件的装配合格率。
