吉他调弦用螺母曲柄串络结构件

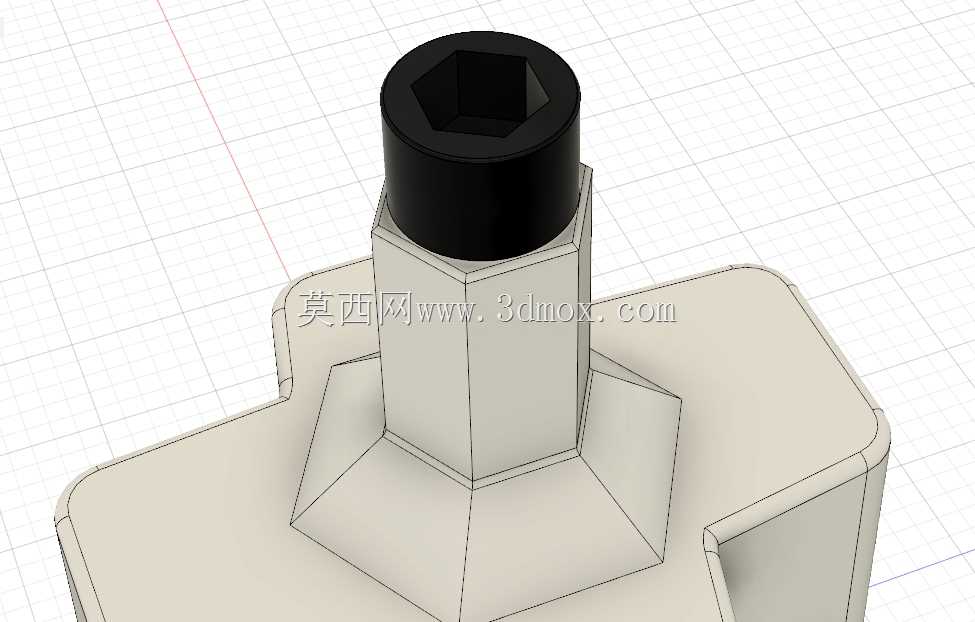

　　在民谣吉他、电吉他的日常调校与改装场景里，调谐器的支撑结构稳定性直接决定了弦准保持能力，尤其是适配挡泥板与吉布森风格琴头的调谐部件，既要兼顾轻量化的3D打印成型可行性，又要满足日常拧动调节的结构强度要求，这款结构件正是针对这类场景开发的功能性配件。从实际使用逻辑来看，日常调校吉他音准时，常用的电池螺丝刀可以直接适配该结构件的顶部六角工位，不需要额外准备专用的调弦扳手，操作时将M3规格的螺栓穿过结构件中心的通孔，既可以作为调谐转轴的支撑轴使用，也能为螺丝刀自带的磁吸头提供吸附固定的点位，避免操作过程中螺丝刀滑脱刮花琴头漆面；如果省略这根M3螺栓的安装，结构件在频繁承受拧动扭矩时，六角与下部基座的衔接位置会产生应力集中，

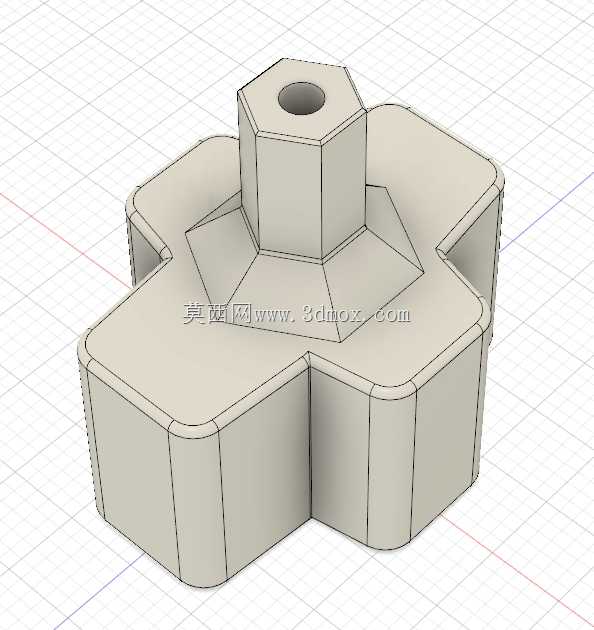

　　长期使用很容易出现折断裂纹，这一设计细节是经过多轮打印测试后确定的必要结构。从结构设计思路上看，下部采用十字形的圆角基座，是为了匹配琴头背面调谐器的安装沉槽轮廓，四个伸出的圆角凸台刚好可以卡入沉槽的对应限位位置，不需要额外打胶或者增加固定螺丝，就能限制结构件在调节过程中跟转，所有边角都做了R2以上的圆角处理，一方面是避免FDM3D打印过程中出现边角翘曲的问题，另一方面也能防止尖锐边角划伤琴身漆面或者使用者的手部。顶部的六角凸台高度设置为8mm，对边尺寸刚好匹配常用的6.35mm批头外套尺寸，中心通孔直径设置为3.2mm，给M3螺栓留出0.2mm的安装间隙，既不会因为间隙过大导致轴体晃动，也不会因为间隙过小出现安装卡滞的问题；

　　六角凸台与下部十字基座之间的锥面过渡结构，是为了分散拧动时的剪切应力，把顶部承受的扭矩均匀传导到下部整个十字基座上，避免应力集中在衔接直角处。安装边界方面，十字基座的总宽度为32mm，总厚度为12mm，适配绝大多数常规规格的开放式吉他调谐器安装位，安装时只需要将结构件卡入琴头背面的调谐器沉位，穿入M3螺栓拧紧到调谐器转轴的螺纹孔内即可，不需要对琴头做额外的打磨或者改装，拆卸时也只需要拧出M3螺栓就能直接取下，不会对原有琴身结构造成破坏。从实际使用反馈来看，采用PLA材料打印填充率设置为60%以上时，该结构件可以承受日常调弦的扭矩需求，不会出现拧裂或者滑牙的问题，如果采用PETG材料打印，还能获得更好的韧性，适配温差较大的使用环境，

　　避免低温环境下材料变脆断裂。不同于市售的一体式金属调谐器手柄，这款结构件可以根据使用者的手感需求调整打印填充率，甚至可以在打印时嵌入金属螺母提升螺纹连接强度，适配不同使用习惯的乐手需求，同时十字形的基座结构相比圆形基座，在相同的耗材用量下能获得更大的接触面积，提升限位的稳定性，减少调弦时的虚位晃动，保证音准调节的精度。
