海底采油树SCM水下控制集成装置

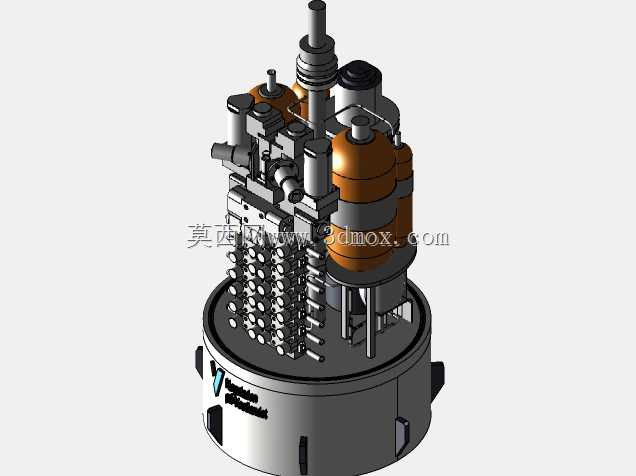

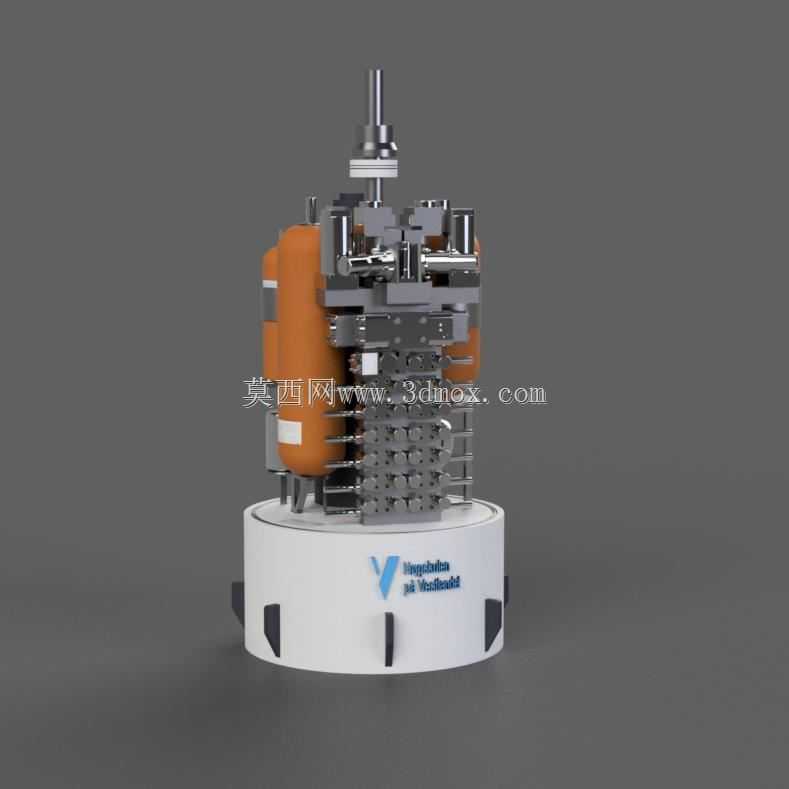

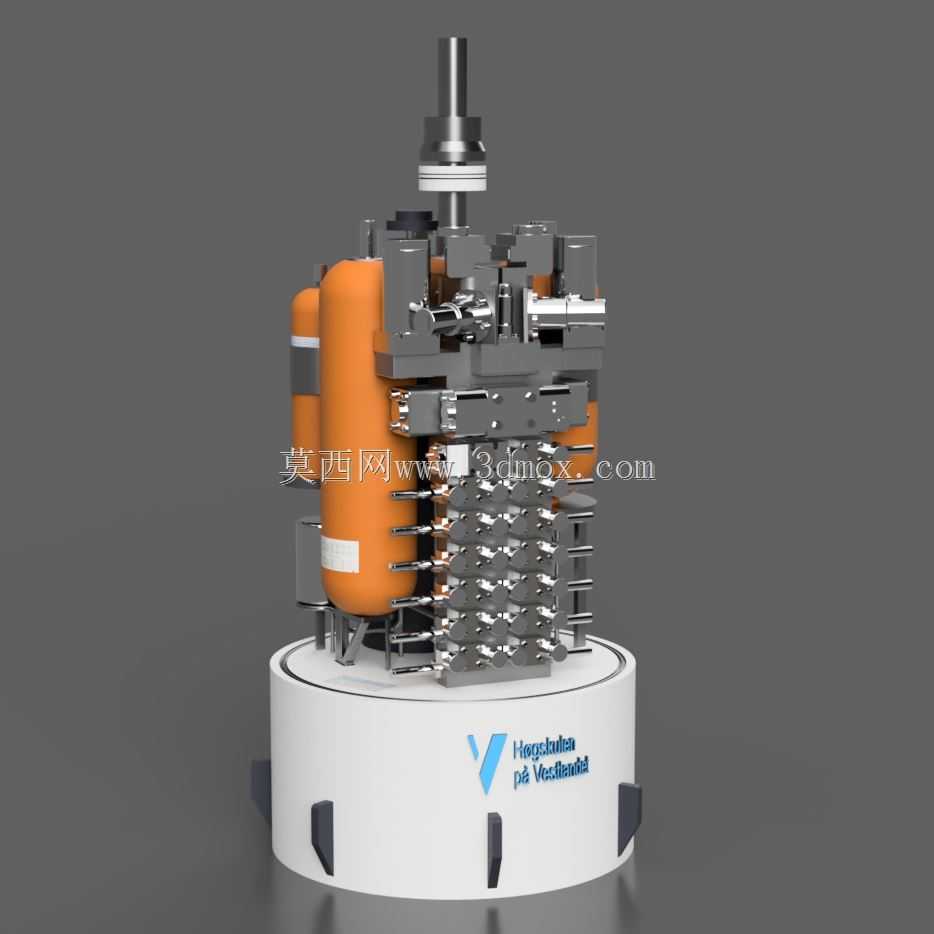

　　这套水下控制模块是面向海底油气开发场景设计的核心控制单元，对应水下采油树的中枢控制需求，整套装置采用立式集成布局，底部为圆柱形耐压安装基座，基座上预留与水下采油树本体对接的定位销孔与液压油路对接端口，安装时直接嵌入采油树顶部的安装槽位，通过周向分布的锁紧块完成与采油树本体的刚性固定，对接面采用金属密封加橡胶圈冗余密封结构，可承受数百米水深的外部静水压力，同时避免内部液压油泄漏与外部海水渗入。装置中部为核心阀组与电控主板集成区，正面排布多组电磁换向阀，每一组阀对应一路采油树井下安全阀、生产翼阀、化学药剂注入阀的液压控制回路，阀组采用模块化叠装设计，单阀故障时可单独拆解更换，无需整体拆卸整个控制模块；阀组后侧设置两块冗余主控电路板，

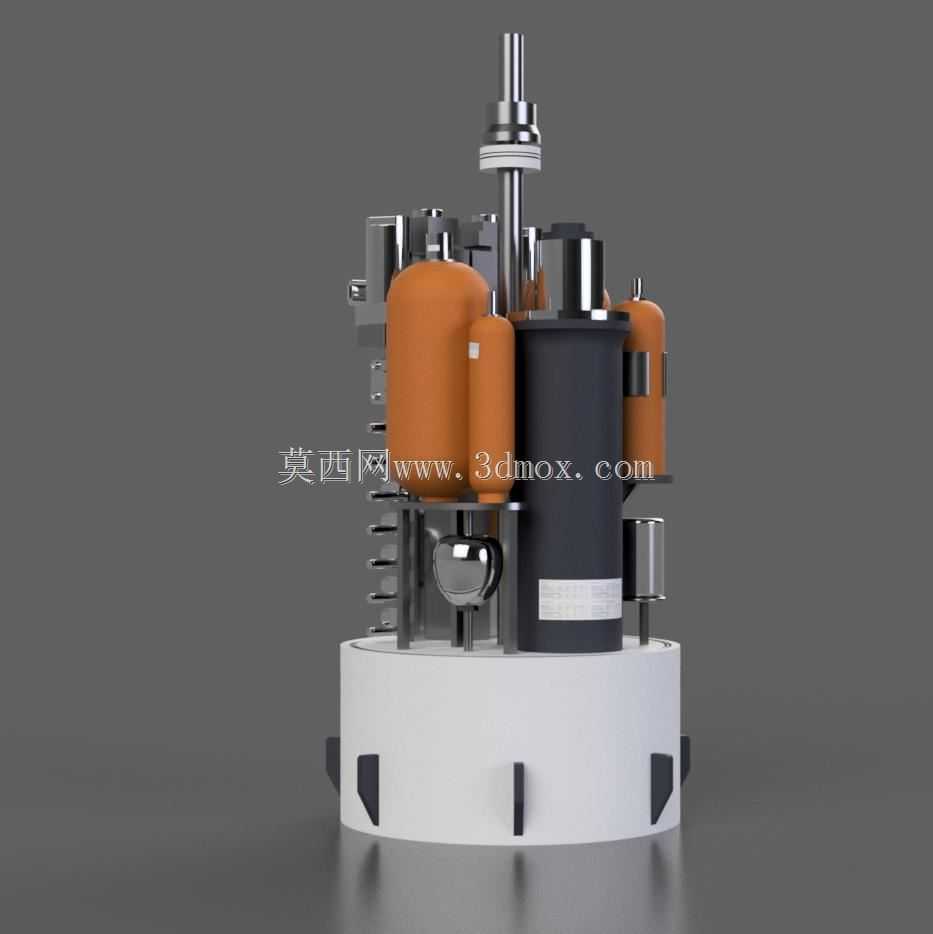

　　电路板做灌封密封处理，通过水密接插件与陆地控制端的脐带缆连接，负责接收地面传来的控制指令，同时采集各油路压力、阀位状态、模块内部温湿度等监测数据回传至地面控制系统，实现海底采油树生产流程的远程操控与状态实时监测。装置上部设置两个圆柱形耐压补偿容腔，内部填充压力补偿液压油，通过活塞结构平衡模块内部与外部海水的压力差，避免深海水压对内部电子元件、密封结构造成过度挤压，容腔侧面预留注油与排气接口，方便陆上调试与水下维护时的介质补充。整套模块的外部尺寸适配常规水下采油树的安装边界，整体重心沿安装基座中轴线分布，降低水下ROV操作对接时的对位难度，模块周向设置多个ROV操作把手与对接标识点，支持水下机器人带压完成模块的拆装与更换作业，

　　无需将整套采油树提升至水面维修。在功能逻辑上，该模块承担采油树生产流程的全部控制职能：正常生产时，地面控制系统通过脐带缆发送指令，模块内电磁阀切换对应油路的通断状态，控制各生产阀门的开度，调节储层油流的产出速率，同时实时监测各回路的压力波动，当检测到管线超压、泄漏等异常工况时，可自动触发关断逻辑，快速切断井下安全阀与生产主阀，避免油气泄漏事故扩大；模块内置的冗余通信链路可在单路通信中断时自动切换至备用通道，保障极端工况下控制信号的稳定传输。设计过程中充分考虑水下工况的腐蚀防护需求，所有外露金属部件均采用双相不锈钢材质加工，外部密封件选用耐海水腐蚀的氢化丁腈橡胶，电子元件全部选用工业级宽温型号，可适应海底低温、高湿、

　　高腐蚀的长期工作环境；阀组的流道设计经过流阻优化，降低液压油传输过程中的压力损失，提升控制响应速度，单路阀的响应时间控制在百毫秒级，满足紧急关断的时序要求。安装基座的对接接口采用行业通用的标准尺寸规格，可适配多数现役水下采油树的安装位，具备较强的通用替换性，模块顶部预留脐带缆对接的标准水密接头，安装时ROV只需将接头对准插入即可完成电气与液压回路的连接，大幅降低水下作业的操作时长与施工成本。
