KST X10 v2销锁式伺服安装固定框架

　　在航模舵机安装、小型精密执行机构固定的场景中，伺服的安装稳固性直接决定了执行端的动作精度与抗振性能，尤其是在航模特技飞行、小型自动化执行模组这类存在高频振动、瞬时冲击载荷的工况下，传统螺丝固定的伺服安装架容易出现螺丝松动、安装位形变的问题，甚至会因为安装间隙导致舵机动作虚位，直接影响设备的操控精度。这款销锁伺服框架正是针对这类痛点设计的专用固定结构，核心作用是为KST X10 v2型号伺服提供无额外螺丝的快速锁止固定方案，替代传统多颗螺丝锁紧的安装形式，降低安装复杂度的同时提升固定可靠性。

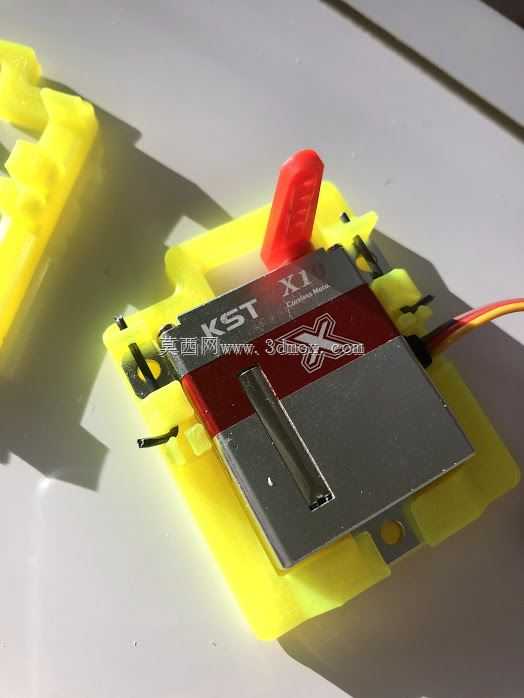

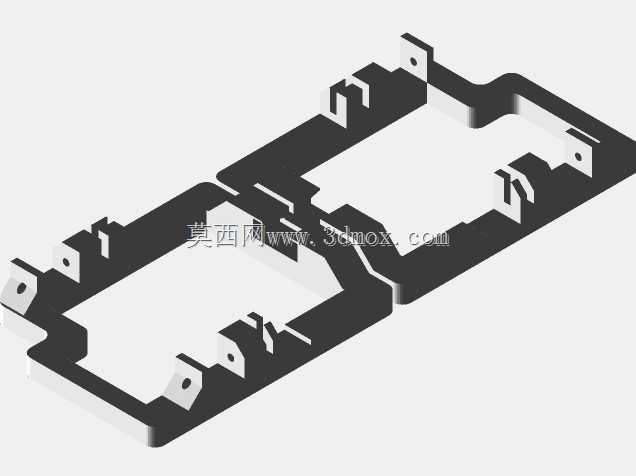

　　从结构设计逻辑来看，整个框架采用嵌套式的容腔设计，内部轮廓完全匹配KST X10 v2伺服的外形尺寸，安装时只需将伺服顺着框架导向槽推入容腔，待伺服完全到位后，将两个L形定位销分别插入框架预设的销孔中，销体的直角边会刚好卡入伺服外壳的对应限位槽内，从水平与垂直两个方向限制伺服的窜动自由度，无需额外打螺丝即可完成伺服的锁止固定。为了避免销体在振动工况下脱出，框架在销孔位置预留了胶带缠绕的让位空间，安装完成后只需用一圈绝缘胶带或者纤维胶带沿着框架外侧缠绕一圈，即可将两个L形销完全压合在销孔内，彻底杜绝销体松脱的风险，这种固定方式相比传统螺丝固定，不会因为反复拆装导致螺纹滑牙，也不会因为螺丝过力锁紧导致伺服外壳形变，尤其适合需要频繁调试、更换伺服的测试场景。

　　从安装边界来看，框架的外部轮廓在完全容纳伺服后，仅在伺服原有外形基础上增加了两侧销位与底部固定边的厚度，整体安装孔位完全兼容原标准伺服的安装尺寸，不需要对原有设备的安装位做任何修改即可直接替换原有安装架。框架底部预留的带孔固定耳可以直接通过螺丝固定在航模机身、执行模组的安装基板上，固定耳的位置经过受力校核，刚好对应伺服的重心分布位置，能够最大程度降低振动工况下的安装点应力集中。框架两侧的走线槽位完全避开了伺服的出线位置，不会挤压伺服的输出线缆，避免线缆长期受挤压出现破皮、断线的问题。

　　在实际应用中，这款框架除了适配航模舵机的安装场景，也可以用于小型自动化设备里的微型伺服固定，比如小型分拣机构的摆舵驱动、桌面级小型机械臂的关节舵机固定，这类场景往往需要快速拆装调试，销锁式的设计可以大幅缩短伺服更换的时间，同时避免螺丝锁紧带来的装配应力影响伺服的内部齿轮啮合精度。框架的结构设计充分考虑了3D打印加工的工艺特性，所有壁厚保持均匀，没有大跨度的悬空结构，不需要额外添加支撑即可完成打印加工，打印完成后只需要简单去除毛边即可投入使用，不需要二次攻丝或者打磨安装位。L形销的尺寸与框架销孔采用小间隙配合，插拔力度适中，既不会因为间隙过大导致伺服出现旷量，也不会因为过盈配合导致拆装困难。

　　从受力特性来看，两个L形销的受力方向完全垂直于伺服的窜动方向，当伺服输出大扭矩动作时，销体承受的是剪切力，相比螺丝固定的轴向拉压受力形式，抗冲击能力更强，即使在伺服瞬时堵转的冲击载荷下，也不会出现固定结构失效的问题。框架包裹伺服的侧壁高度刚好覆盖伺服外壳的受力加强筋位置，不会遮挡伺服的散热区域，保证伺服在长时间大负载工作时的散热效率，避免因为框架包裹导致伺服过热降效。整个框架没有多余的冗余结构，在保证结构强度的前提下尽可能压缩了整体体积，不会占用过多的安装空间，对于安装空间局促的小型设备场景十分友好。
