KST X08H销锁式舵机固定安装框架

这款销锁式舵机安装框架，主要面向小型航模、桌面级小型自动化执行机构的舵机固定场景，解决传统螺丝固定舵机拆装繁琐、安装位易滑牙的常见工程问题。在航模舵面控制、小型机械臂关节驱动、微型物料拨送机构这类需要频繁调整舵机位置、或是需要快速更换舵机的应用场景里，传统的四点螺丝固定方式每次拆装都需要拧动四颗微型螺丝，不仅操作效率低，反复拆装后塑料安装座的螺纹孔很容易出现滑牙失效，导致舵机固定松动引发控制精度偏差。

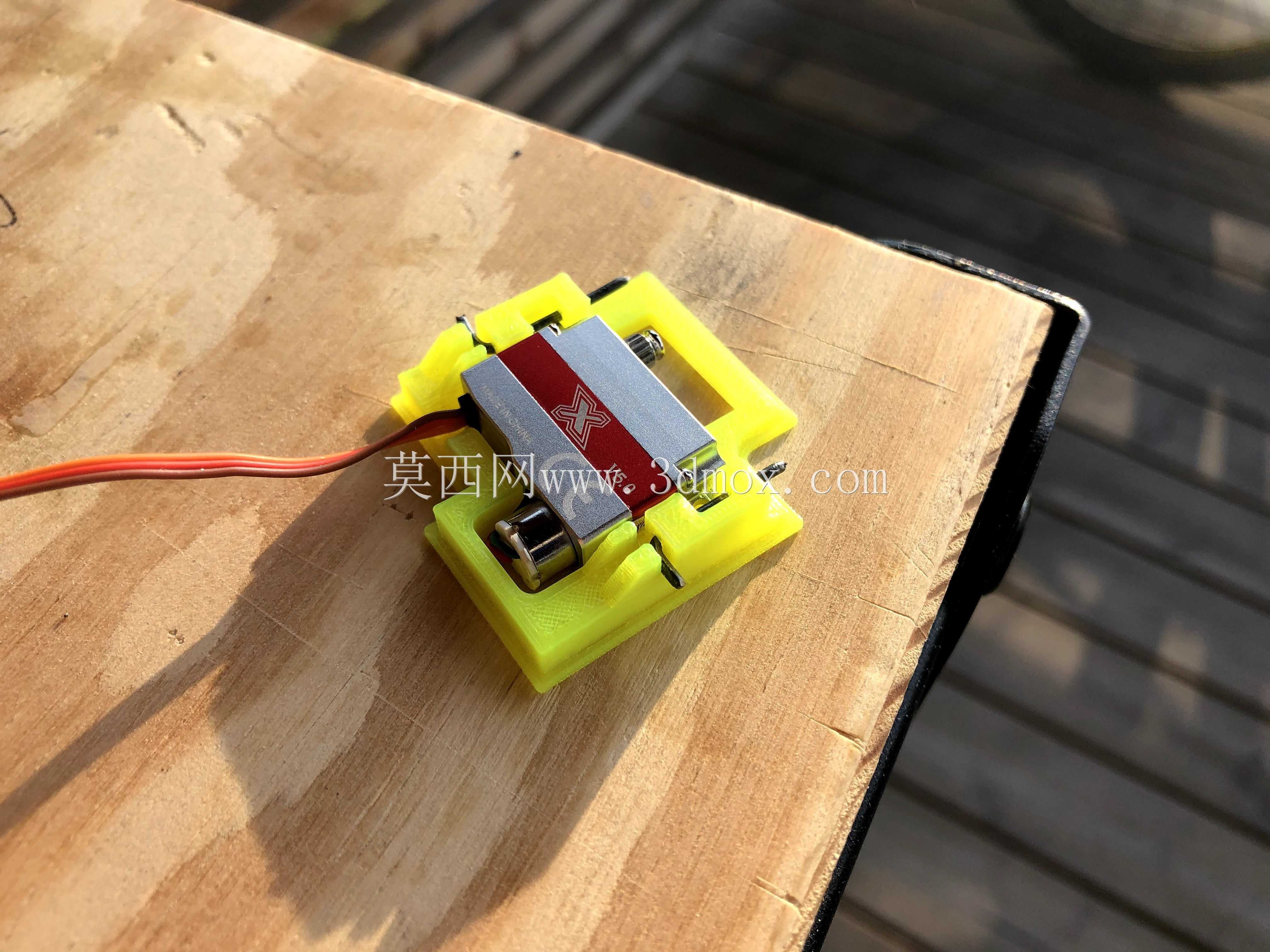

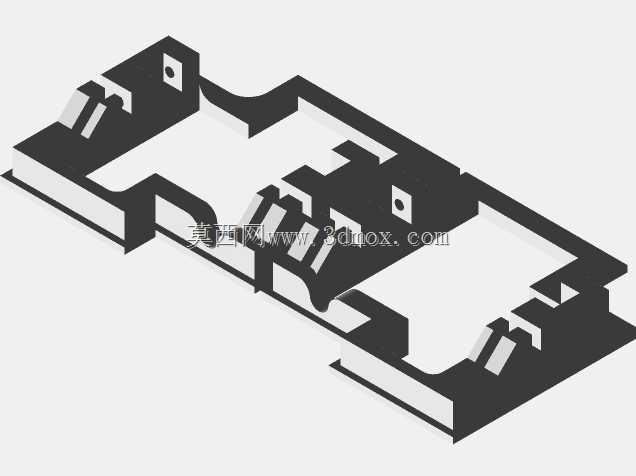

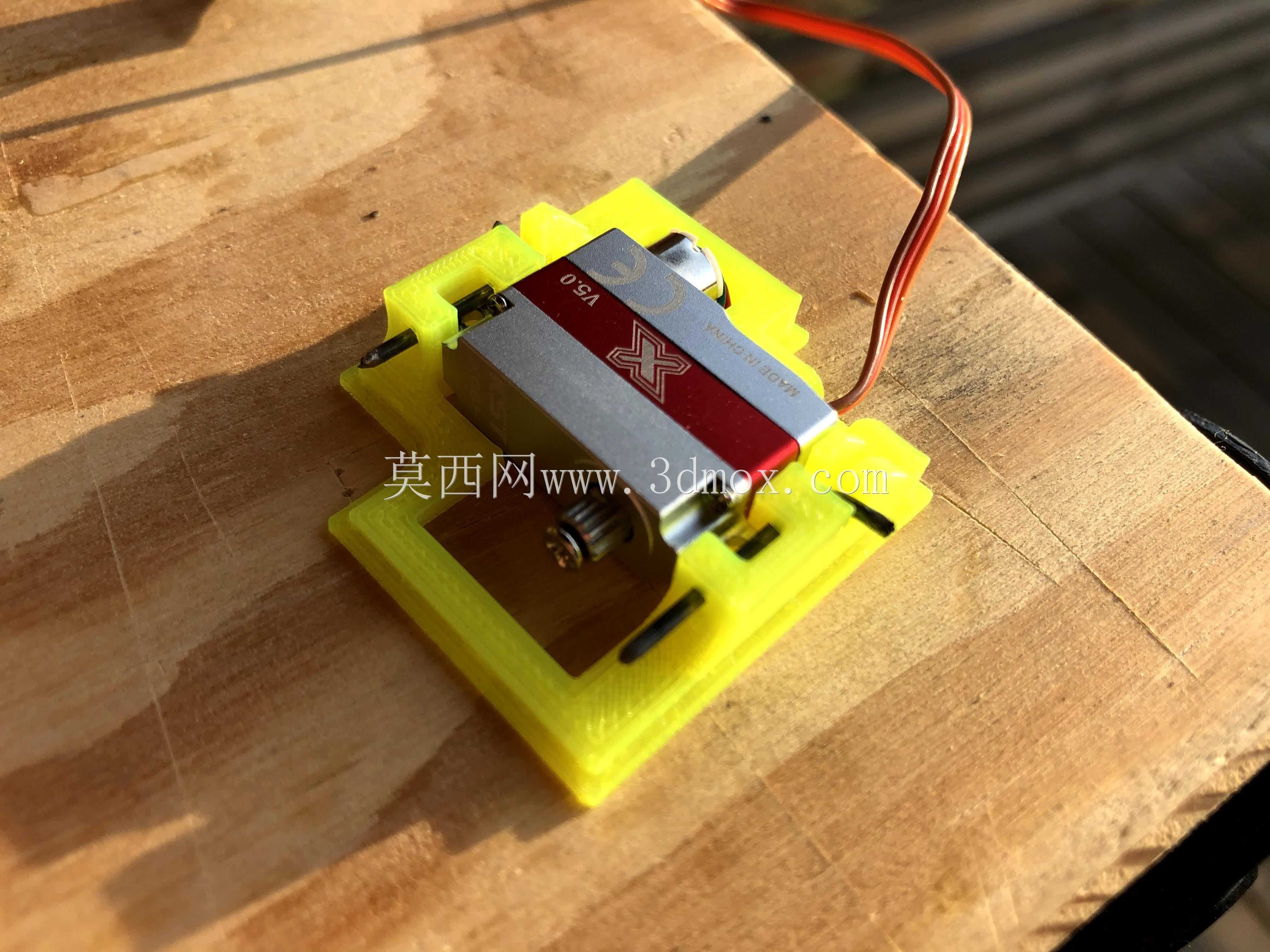

设计上采用L形销锁的快装结构，框架主体预留了与KST X08H舵机外形完全贴合的定位型腔，舵机放入型腔后可通过侧向的L形销块完成锁紧，不需要额外螺丝即可实现舵机的径向与轴向限位，同时框架底部预留了粘贴固定的平整基面，可通过粘接方式直接固定在安装基体上，也可根据实际安装需求在基面预留的空位处加装螺丝完成二次加固。框架额外设置的附着着力凸迹，能够增大粘接面的接触摩擦力，避免粘接固定时出现胶层打滑、框架移位的问题。

从安装边界来看，框架的内型腔尺寸完全匹配X08H舵机的外部轮廓，侧壁预留了舵机出线的避让缺口，不会干涉舵机电源线与信号线的走线，销锁结构的锁紧行程经过适配，锁紧后销块完全嵌入舵机侧面的定位凹槽，不会出现锁止不到位或是过度挤压舵机外壳的问题。框架的外形轮廓在完全容纳舵机的前提下做了最小化设计，不会过多占用安装空间，在航模机翼内部、小型机械臂的狭小安装空间内也能顺利布置。

结构设计上充分考虑了3D打印加工的工艺特性，整体没有大角度悬空结构，不需要额外添加支撑即可完成打印制作，壁厚设置兼顾了结构强度与轻量化需求，在舵机输出轴的对应位置预留了足够的摇臂摆动空间，不会干涉舵机摇臂的全行程转动，销锁的配合间隙经过优化，既可以实现顺畅的插拔锁止，又不会出现间隙过大导致的舵机晃动问题，能够保证舵机工作时的定位精度，避免因固定框架间隙带来的控制回差。
