F3F滑翔机机翼连接用压载箱结构

　　航模竞速类滑翔机的飞行配重调节一直是影响赛事成绩的核心结构环节，尤其是F3F类山坡滑翔机项目，需要根据现场风速、气流条件快速调整整机配重，同时保证机翼与机身连接段的结构强度，避免大过载机动下出现连接失效、配重移位的问题。这款压载箱结构专门适配Baudis Pitbull 2型号F3F滑翔机的机翼连接腔，安装位置处于左右机翼对接的核心受力段，不需要额外改动机翼原有蒙皮与主梁结构，直接嵌入预留的安装腔即可完成配重模块的部署。

　　从实际使用场景来看，F3F滑翔机在竞速飞行中需要完成大坡度转弯、贴坡加速、气流穿越等动作，整机重量与重心位置的匹配直接影响操控响应速度与抗风稳定性，当赛场风速超过6m/s时，需要在机翼连接段增加配重，压低整机重心同时提升机翼的结构阻尼，避免机翼在强气流下出现高频颤振。这款压载箱的内部腔体专门适配8根标准规格的环氧树脂包覆铅棒，铅棒采用环氧树脂包覆的目的是避免金属铅直接接触机翼内部的碳纤维蒙皮，长期使用下出现电化学腐蚀，同时也能防止铅棒表面氧化层脱落污染机翼内部的粘接结构。

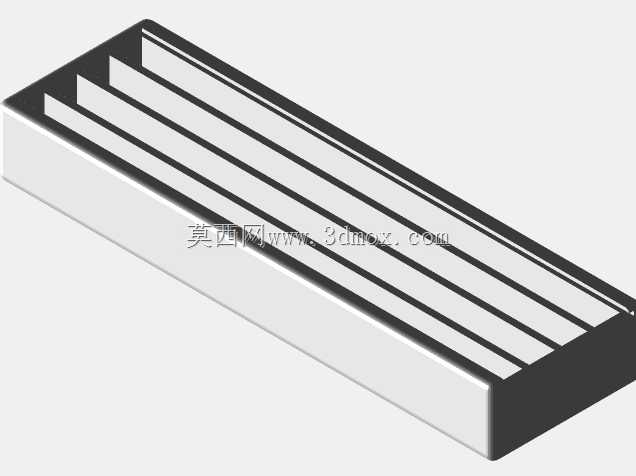

　　结构设计上，压载箱采用分体式卡扣锁紧结构，箱体外壳采用高强度光敏树脂成型，壁厚控制在1.2mm，既保证足够的结构刚度承受飞行过程中的过载冲击，又不会额外增加无效结构重量。箱体内部设置有8个独立的铅棒定位槽，每个定位槽的内径与标准配重铅棒的外径保持0.1mm的间隙配合，铅棒装入后不会在腔体内出现窜动，避免飞行过程中配重移位导致的重心偏移。箱体的上下盖采用定位销加侧边卡扣的连接方式，不需要额外使用螺丝紧固，现场调整配重时可以快速打开箱体增减铅棒，调整完成后扣合卡扣即可锁定，整个配重调整过程不需要拆卸机翼蒙皮，也不需要使用粘接剂固定，适配赛事现场快速调整的需求。

　　安装边界方面，这款压载箱的外形尺寸完全匹配Baudis Pitbull 2滑翔机机翼连接段的预留腔室，箱体长度与机翼对接段的主梁间距一致，安装后箱体的上表面与机翼内部的承力梁下表面完全贴合，飞行过程中机翼承受的升力载荷可以通过主梁直接传递到压载箱箱体，再分散到两侧的机翼结构上，不会出现局部应力集中的问题。箱体的两侧设置有定位凸台，与机翼腔室内的定位凹槽完全契合，安装后不会出现沿机翼展向的窜动，也不会在大过载下出现箱体脱出的问题。

　　从结构设计的细节来看，箱体的边角全部采用R2的圆角过渡，避免尖锐边角在长期振动下割开机翼内部的蒙皮纤维，同时圆角结构也能提升箱体本身的抗冲击性能，在着陆冲击等大载荷场景下不会出现边角开裂的问题。铅棒定位槽的端部设置有0.5mm的缓冲胶垫安装位，用户可以根据需要粘贴薄硅胶垫，进一步吸收铅棒在腔体内的微小振动，避免飞行过程中出现异响或者微幅磨损。箱体的侧壁设置有减重槽，在不影响结构刚度的前提下尽可能削减无效结构重量，让配重的重量全部来自铅棒本身，提升配重调节的精度。

　　实际使用中，这款压载箱可以根据风速条件灵活调整装入的铅棒数量，单根铅棒的重量控制在15g，8根满配状态下可以提供120g的配重增量，配重调整的梯度为15g，能够覆盖从3m/s微风到12m/s强风下的配重需求。相比传统的铅块粘接式配重方案，这种模块化压载箱的配重调整效率提升80%以上，而且不会因为反复粘接铅块残留胶痕损伤机翼内部结构，也不会出现铅块脱落导致的飞行安全隐患。对于航模结构设计从业者来说，这种模块化配重的设计思路也可以复用到其他类型的固定翼航模、无人机的配重结构设计中，通过标准化的配重棒规格、快拆式的箱体结构，解决传统配重方案调整麻烦、固定不可靠的痛点。
