钣金结构电气防护电路外壳设计

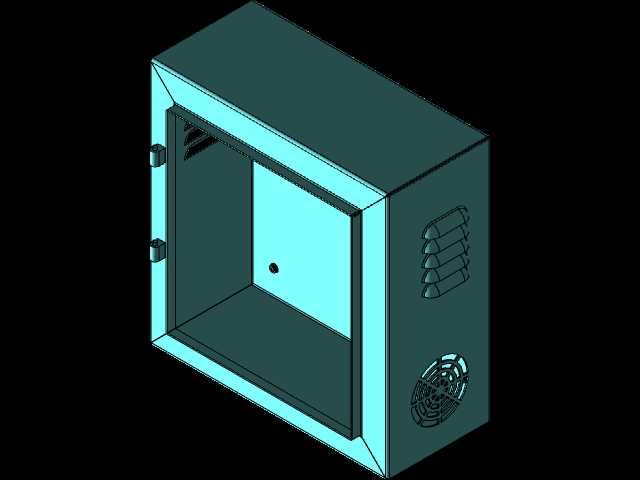

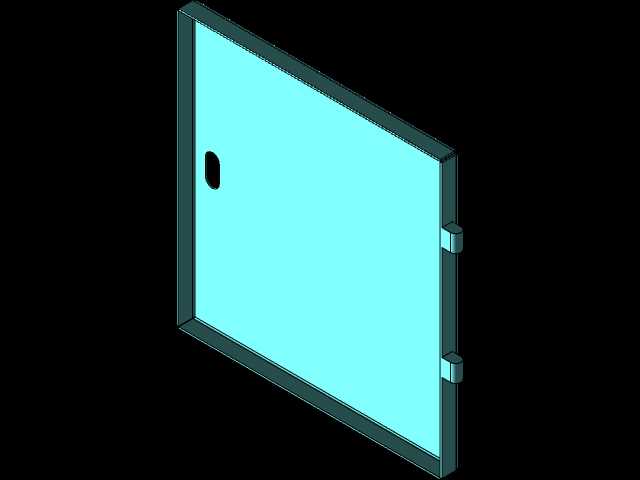

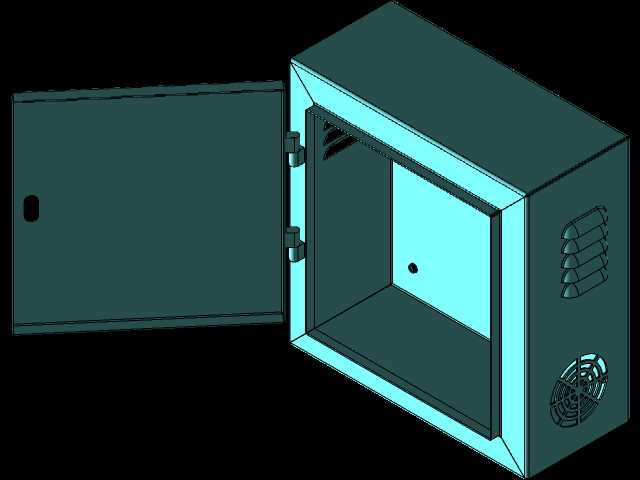

　　这款钣金材质的电路防护外壳，主要面向工业现场低压电控回路、传感信号采集模块的安装防护需求，在车间设备旁侧安装、户外小型监测站点布设、生产线传感节点集成等场景中都能适配，核心作用是为内部的电路板、接线端子、小型信号处理模块提供物理防护，隔绝现场粉尘、切削液飞溅、意外磕碰对内部电路的损伤，同时通过规整的壳体结构梳理内部走线，避免线路杂乱引发的误触、信号干扰问题。从结构设计逻辑来看，整体采用弯折拼焊的钣金成型工艺，壳体主体为方正的箱型结构，侧边预留了铰链安装位，可配套对应尺寸的箱门实现开合，方便后期内部电路的检修与元器件更换；箱门区域预留了锁孔安装位，可加装小型锁具实现权限管控，避免非专业人员随意触碰内部带电部件。

　　壳体的散热结构做了针对性布局，侧面设计了多组冲压成型的通风百叶，底部预留了轴流风扇的安装位，可根据内部电路的发热功率选择是否加装散热风扇，形成下进风、侧出风的散热风道，保证内部元器件工作在合适的温度区间，避免长时间高温运行加速元器件老化。在安装边界的考量上，壳体的背部预留了壁挂安装的固定孔位，可直接通过膨胀螺丝固定在墙面、设备机架立面，也可搭配底部支架实现台面放置，安装孔位的间距遵循通用电控箱体的安装尺寸规范，可适配多数现有安装支架的孔距，无需额外重新打孔适配。壳体的内部预留了标准的导轨安装槽，可直接卡装标准宽度的接线端子、小型断路器、信号隔离模块等标准电气元件，也可根据定制需求加装绝缘安装板，用于固定非标准尺寸的电路板模块，

　　内部空间的进深足够容纳常规厚度的电路板与接线余量，不会出现元器件顶到箱门、走线弯折半径过小损伤线芯的问题。从结构强度来看，钣金弯折处做了圆角处理，既避免了锐边划伤安装人员，也通过弯折结构提升了壳体的整体刚性，减少薄钣金受力产生的形变，壳体的拼接处采用满焊后打磨处理，配合门板处的密封胶条安装槽，可实现基础的防尘防水效果，适配多数工业现场的非极端恶劣使用环境。在细节设计上，壳体的进出线位置预留在底部，可加装防水格兰头实现线缆的固定与密封，避免粉尘、水汽从进线位置进入壳体内部，所有的开孔边缘都做了去毛刺处理，防止穿线时划伤线缆绝缘层引发短路风险。这款外壳的结构设计充分考虑了电气安装的实际需求，没有多余的冗余结构，在保证防护性能与结构强度的前提下尽可能压缩整体体积，减少安装时占用的空间，不管是新建设备的电控系统集成，还是现有老旧设备的电路改造防护，都能提供可靠的壳体支撑。
