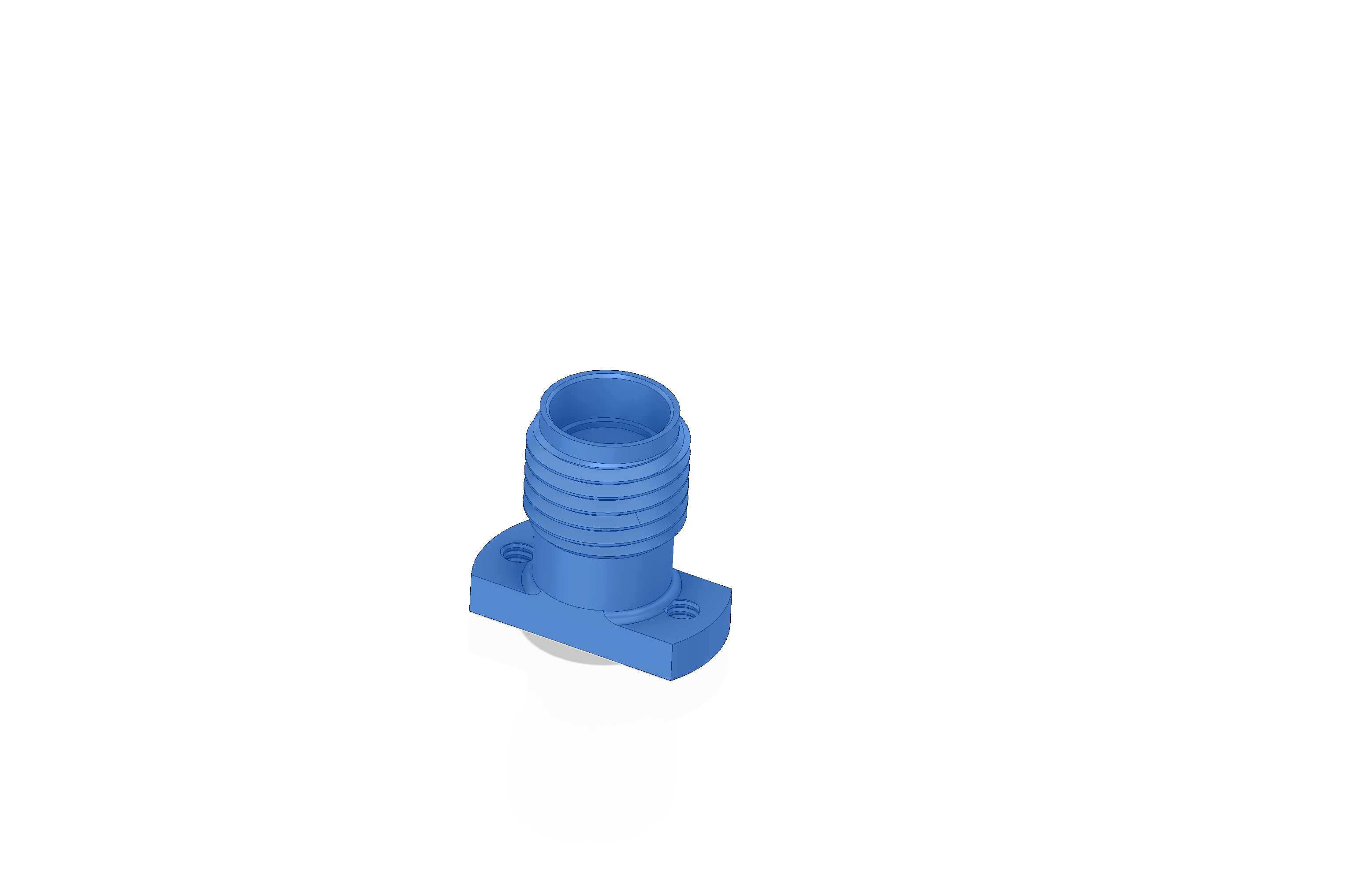

带法兰安装座SMA射频同轴连接器结构

　　在射频通讯、测试测量、无线传感设备的硬件搭建环节，射频同轴连接器是保障信号低损耗传输的核心连接件，本次呈现的带法兰安装座SMA连接器，是半刚性射频线缆端接、设备面板射频端口布设场景中应用极广的结构件。从实际使用场景来看，这类连接器常被集成在无线传感节点的射频前端、测试仪器的信号输出面板、小型通讯设备的天线接驳端，承担射频信号从PCB板端到外接天线、测试线缆的转接功能，工作频段覆盖DC至18GHz，适配常用的半刚性同轴电缆、柔性射频测试线缆，能在振动工况、高低温循环的工业环境下保持稳定的阻抗匹配，避免信号反射带来的传输损耗。

　　从结构设计逻辑来看，这款连接器采用两孔法兰安装形式，区别于螺纹拧入式的SMA接头，法兰座的设计能够让连接器在设备面板、PCB安装板上获得更稳固的固定效果，安装时仅需通过两颗M2规格的紧固件穿过法兰上的定位孔，即可将接头牢牢固定在安装基准面上，不会因为反复插拔测试线缆出现接头转动、轴向窜动的问题，有效提升接驳可靠性。接头的外导体采用一体化车削成型结构，法兰盘与外导体主体无拼接缝隙，既能够保证外导体的屏蔽连续性，降低外界电磁干扰对传输信号的影响，也能减少加工环节的装配工序，提升零件加工的一致性。内导体接触件采用插孔结构，适配标准SMA公头的插针，接触端的弹性开槽设计能够保证插合时的接触压力，在多次插拔循环后仍能保持稳定的接触电阻，避免信号传输中断。

　　从外形尺寸与安装边界来看，这款连接器的法兰盘为矩形结构，两个安装孔的中心距符合射频连接器通用安装规范，安装时在面板上预留的开孔尺寸仅需略大于外导体的外径即可，法兰盘的厚度控制在合理范围，既保证安装后的结构强度，也不会过多占用设备内部的轴向空间。外导体的连接端采用标准SMA外螺纹结构，螺纹规格为1/4-36UNS，和市面上所有标准SMA型接头完全兼容，不需要额外定制转接件即可直接使用。接头尾部的线缆端接段设计有阶梯状的压接结构，适配对应线径的同轴电缆屏蔽层与介质层，压接后能够保证线缆外导体和接头外导体的可靠导通，同时提供足够的线缆拉脱力，避免线缆受外力拉扯时出现端接处脱落的问题。

　　在设计细节上，这款连接器的法兰安装面做了平面度控制，安装时和设备面板贴合紧密，能够减少缝隙处的电磁泄漏，提升整机的电磁屏蔽性能。接头的内导体和外导体之间采用聚四氟乙烯介质填充，介质段的长度和直径经过阻抗匹配计算，保证整个传输路径的特性阻抗稳定在50Ω，和常规射频系统的阻抗标准一致，最大限度降低信号反射。外导体的表面采用钝化处理，既能够提升零件的防腐蚀能力，适应工业现场的潮湿、盐雾环境，也能保证外导体的导电性能稳定，不会因为表面氧化导致接触电阻升高。在实际选型使用时，需要注意安装面的平面度公差，避免安装时法兰盘受迫变形导致外导体轴线偏移，影响和对接接头的插合精度；同时在端接线缆时，需要严格控制电缆介质层的裁切长度，保证内导体焊接后和插孔的相对位置符合设计要求，避免出现内导体突出过长顶坏对接接头插针，或是内导体插入深度不足导致接触不良的问题。这类法兰式SMA连接器相比穿墙式SMA接头，安装步骤更简便，不需要在面板背面额外安装锁紧螺母，适合自动化装配生产线的批量组装作业，能够有效提升设备组装的效率，降低人工装配的不良率。在无线传感设备的小型化设计趋势下，这类结构紧凑、固定可靠的射频连接器，能够帮助设计人员在有限的设备内部空间里完成射频端口的布设，同时保证信号传输的稳定性，满足工业无线传感、物联网终端、便携式测试仪器等多类设备的使用需求。
