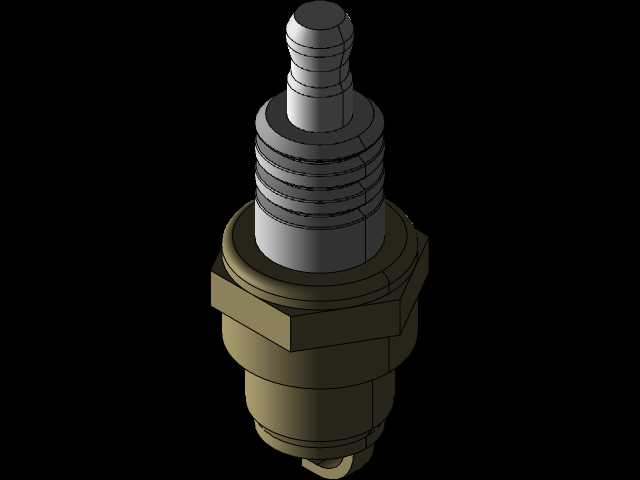

汽车发动机用火花塞结构三维数模

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧起始时刻、影响整机动力输出与排放表现的核心执行部件，这款三维数模完整还原了量产车用火花塞的全尺寸结构，可直接用于发动机点火系统匹配、缸盖安装位校核、周边部件干涉检查等设计环节。从实际装车场景来看，该部件的安装边界直接与缸盖上火花塞安装孔的螺纹规格、密封锥面角度、沉孔深度强相关，数模中完整保留了接线螺母、绝缘瓷体、金属壳体、六角拧动面、密封垫圈、中心电极与侧电极的全部结构细节，没有做简化处理，能满足从概念设计到样机试制阶段的不同精度需求。

　　设计层面上，这款数模的结构拆分完全遵循量产火花塞的工艺路线：上部的接线端采用滚花防滑结构，适配高压点火线的卡扣式连接，避免发动机运行过程中振动导致的接线松脱；绝缘瓷体采用多段阶梯式结构，上部的伞棱设计是为了增加爬电距离，避免高压电在瓷体表面形成闪络，即便在缸盖罩内存在油污、水汽的恶劣工况下，也能保证高压电能全部输送到电极端；中部的金属壳体集成了六角拧动工位与安装螺纹，六角对边尺寸匹配常用的火花塞套筒规格，螺纹段的长度直接对应缸盖上火花塞孔的有效旋合深度，密封锥面的角度与缸盖安装座的锥面完全贴合，不需要额外加装密封垫片即可实现燃烧室内的高压密封，避免漏气导致的缸压不足问题。

　　下部的电极部分，数模还原了中心电极突出壳体端面的伸出长度，以及侧电极的折弯角度，这个尺寸直接影响点火位置在燃烧室内的落点：如果电极伸出过长，会过度暴露在燃烧高温区，导致电极过早烧蚀，还可能和活塞顶面在上止点时发生运动干涉；如果伸出过短，点火火花会被壳体遮挡，无法有效点燃气缸内的混合气，导致点火延迟、燃烧不完全。数模中电极间隙的尺寸也按照量产常用的0.8-1.1mm区间做了还原，适配传统点火线圈与独立点火系统的高压输出特性，不需要额外调整即可用于常规汽油机的性能仿真。

　　从安装边界的适配性来看，这款数模的螺纹规格采用车用最常见的M14×1.25规格，螺纹有效长度19mm，适配绝大多数排量1.0L-3.0L的自然吸气与小排量涡轮增压汽油机缸盖，六角对边尺寸16mm，匹配通用型火花塞套筒的操作空间，不会和缸盖上的气门室罩加强筋、喷油器安装位、冷却水道周边结构产生干涉。在做发动机总装设计时，可以直接将该数模导入缸盖组件，模拟火花塞的装配路径：从缸盖外侧的安装孔插入，用套筒拧入到规定扭矩，检查整个装配过程中是否和周边的进排气歧管、点火线圈、线束支架发生空间干涉，同时可以校核点火线圈套在火花塞接线端之后的安装高度，避免点火线圈和气门室罩盖产生装配间隙不足的问题。

　　在功能特性的还原上，数模区分了不同部件的材质对应的外观特征：绝缘瓷体的光滑曲面、金属壳体的六角加工面、电极的耐高温合金端面都做了分面处理，在做渲染或者运动仿真时，可以直接赋予对应的材质属性，不需要重新拆分零件。对于做发动机热管理仿真的设计人员来说，该数模的各部分壁厚尺寸也和量产件保持一致，可以直接提取模型做有限元网格划分，分析不同工况下瓷体的热应力分布、电极的热负荷情况，验证火花塞的热值选型是否匹配发动机的热效率水平，避免出现火花塞过冷导致积碳、过热导致早燃的问题。

　　很多初学发动机结构设计的人员，容易忽略火花塞安装位的沉孔深度与螺纹旋合长度的匹配关系，直接参考这款数模的尺寸比例，可以快速建立起火花塞与缸盖安装位的匹配设计逻辑：螺纹旋入缸盖之后，电极端面要刚好伸入燃烧室顶部的中心位置，既不能凸出过多被活塞碰撞，也不能凹入沉孔内导致火焰核心传播距离过长。同时数模上的密封锥面位置也可以作为安装深度的定位基准，当锥面和缸盖座圈完全贴合时，螺纹的旋合扭矩刚好达到量产规定的25-30N·m区间，不需要额外做深度测量就能保证安装到位。

　　在做教学或者结构展示场景下，这款数模可以拆分出独立的零件，展示火花塞内部的密封结构、电阻阻尼位置、电极的焊接结构，帮助初学者理解高压电从接线端进入，通过绝缘瓷体内部的导体传递到中心电极，击穿电极间隙产生火花点燃混合气的完整工作路径，避免把火花塞当成单纯的金属螺纹件，忽略其内部绝缘、密封、导热的多重设计要求。
