适配TBS原子冠层的FPV穿越机机架结构

　　这款四轴FPV机架是针对小型竞速穿越场景开发的承载结构，核心适配TBS原子冠层的安装标准，可直接匹配对应飞控、图传、摄像头的安装位，无需额外打孔改件。从实际应用场景来看，这类机架主要服务于室内近距竞速、户外花飞练习、小范围航拍取景等场景，对机架的自重、抗冲击性、安装兼容性有较高要求，日常使用中需要承受炸机冲击、高速飞行的振动，同时要给电子元件留出足够的布线与散热空间。

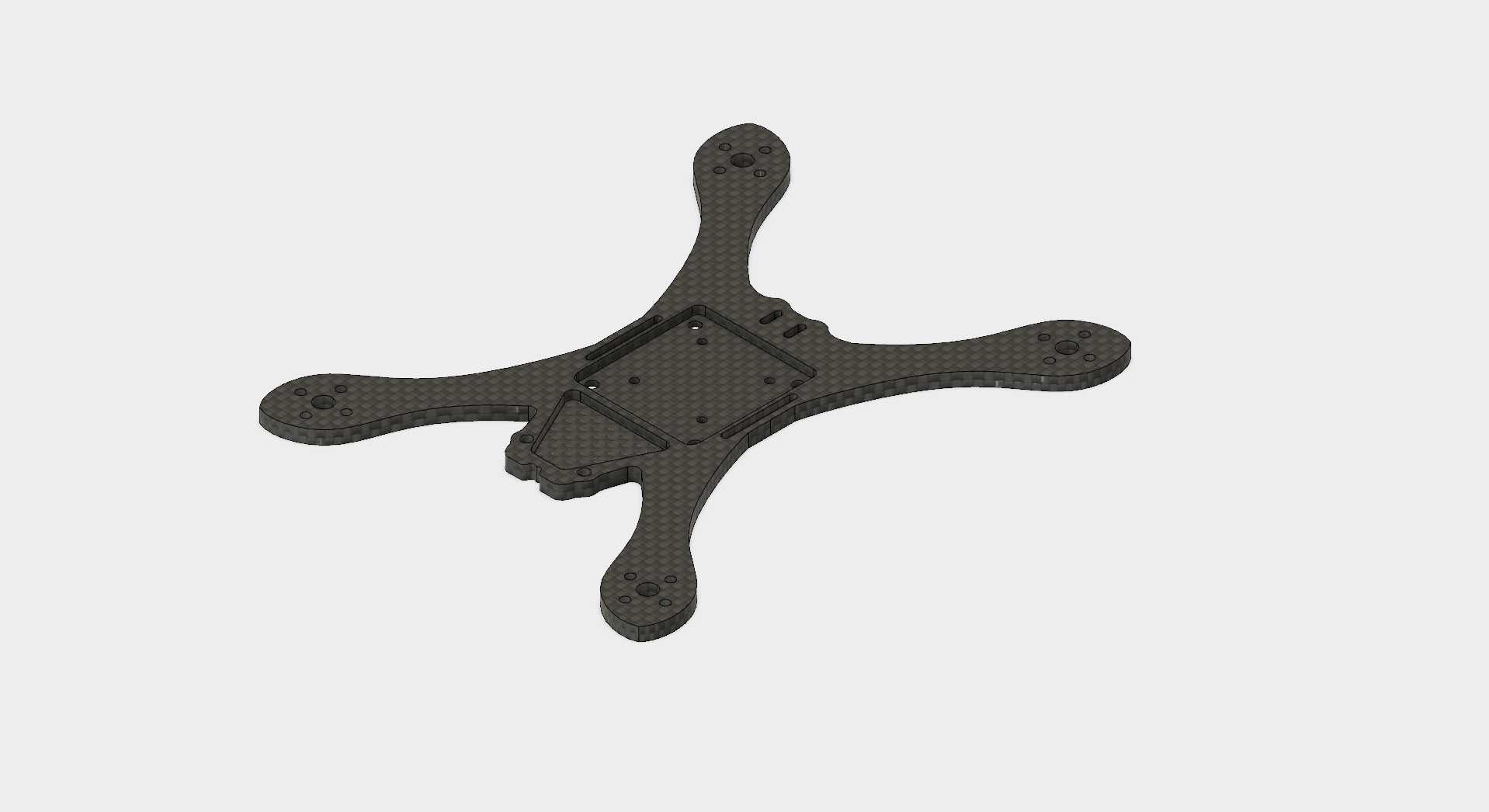

　　从结构设计思路来看，整体采用X型四臂布局，这种布局的优势在于四个电机的力臂长度完全一致，飞行时的动力输出对称性更好，滚转与俯仰动作的响应更跟手，不会出现正X布局下前后力臂差带来的动作偏差。机架主体采用碳纤维板材加工，材料本身的比强度高，同等厚度下比玻纤、ABS材质的刚性更好，自重更轻，能有效降低整机起飞重量，提升动力冗余。机臂末端设计有统一规格的电机安装孔位，适配主流1103、1104系列小型穿越机电机，孔位间距符合行业通用标准，不需要额外打印转接件就能直接固定电机，同时机臂末端做了圆弧收边处理，炸机时不会因为尖锐边角勾挂障碍物，也能分散撞击时的应力，减少机臂断裂的概率。

　　中部的核心安装区做了分层设计，底层预留了飞控、电调的安装螺孔，孔位兼容20x20mm、25.5x25.5mm两种主流飞控安装规格，上层预留了图传、接收机的固定位，同时对应TBS原子冠层的卡扣位置做了定位槽，安装冠层时可以直接卡入定位，不需要额外调整对齐，能大幅缩短装机时的调试时间。机架中部还预留了摄像头安装座的固定位，适配微型FPV摄像头的安装角度调节需求，可根据飞行场景调整15度到45度的摄像头倾角，满足竞速时的前视视野需求，也能适配花飞时的大角度取景要求。

　　安装边界方面，这款机架的对角电机轴距为125mm，属于小型穿越机的尺寸范畴，整机装配完成后不含电池的尺寸可以控制在140mm以内，能适配3寸以下的螺旋桨，不会出现桨叶打机架的问题。机架的整体厚度为4mm，机臂与中心板采用一体切割成型，没有额外的拼接接缝，相比拼接式机架的结构强度更高，振动传导更均匀，能减少飞控采集到的杂振，提升飞行时的稳定性。布线槽设计在中心板的侧边，所有电调、电机的线材可以顺着布线槽收拢到中心区域，不会外露在机臂外侧，避免飞行过程中线材被桨叶打到，也能减少风阻。

　　从实际使用的功能特性来看，这款机架的重心设计在中心板的几何中心位置，装配电池后可以通过调整电池绑带的位置微调重心，保证飞行时的配平，不会出现重心偏移导致的飞行跑偏问题。机架表面做了哑光处理，不会在飞行时反射阳光干扰摄像头成像，同时碳纤维材料本身的抗疲劳性较好，多次小力度炸机后不会出现明显的形变，只要不是直接高速撞击硬质障碍物，机臂不会出现断裂问题。中心板的电池绑带孔位做了圆角处理，绑带穿过时不会被锐边割损，提升绑带的使用寿命。另外机架的安装孔位都做了沉孔设计，螺丝固定后螺帽不会突出机架表面，既可以避免螺帽刮蹭到冠层，也能减少飞行时的突出物带来的风阻。

　　在结构细节处理上，机臂与中心板的过渡位置做了圆弧加强处理，没有直角应力集中点，撞击时应力会顺着圆弧过渡分散到整个中心板，不会在过渡位置出现断裂。摄像头安装位的前方预留了足够的避让空间，即使摄像头调整到最大倾角，也不会被机架结构遮挡视野。图传天线的安装位设计在机架尾部，远离飞控与电调的位置，能减少电子元件对图传信号的干扰，保证飞行时的图传信号稳定。
