带航拍功能的四旋翼多用途飞行载具结构

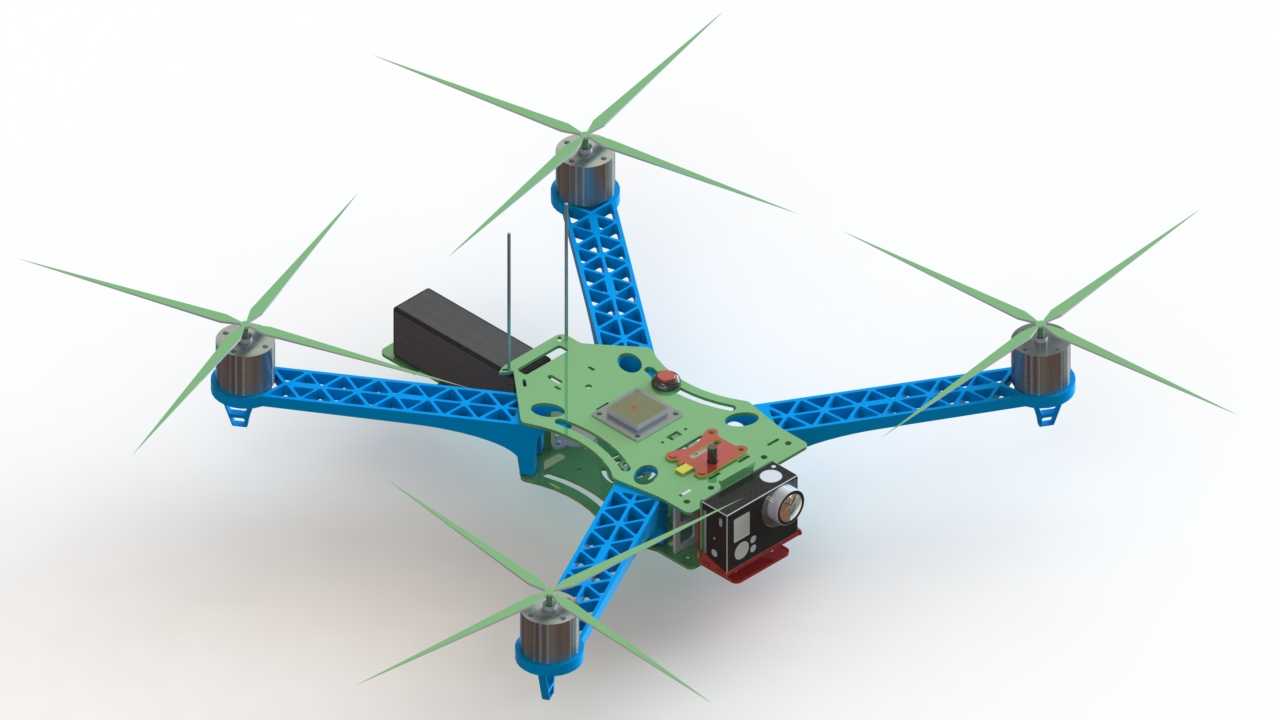

　　这套四旋翼飞行载具的结构设计，核心围绕低空近距作业场景的实际需求展开，日常可覆盖小范围场地巡检、轻量载荷航拍、低空环境数据采集等常见作业场景，相比固定翼飞行设备，它对起降场地的要求极低，不需要专用跑道，平整的硬质地面甚至楼顶平台都能完成起降操作，作业灵活性更强。从结构布局来看，整机采用X型四轴分布的动力架构，四个机臂从中心航电安装板向外等角度延伸，这种布局的优势在于动力输出的对称性更好，飞行姿态调整时的响应速度更快，每个机臂末端的动力单元安装位都预留了统一的安装孔位，可适配不同规格的无刷电机与螺旋桨组合，方便根据实际载荷重量调整动力冗余量。机臂部分采用镂空桁架式结构设计，在保证结构强度满足飞行载荷要求的前提下，

　　尽可能降低自身结构重量，毕竟这类多旋翼飞行载具的自重每增加一克，对应的续航时间就会出现可感知的下降，镂空结构同时也能减少飞行过程中机臂部分产生的空气阻力，降低动力系统的额外功耗。中心的主安装板采用分层设计，上层预留了飞控模块、GPS天线、数传电台的安装位置，每个模块的安装位都设置了对应的固定孔位与走线槽，避免不同功能模块的线束互相干扰，也能减少飞行过程中线束晃动带来的重心偏移问题；下层则预留了电池舱与任务载荷安装位，电池舱设置了可调节的绑带固定结构，可适配不同容量的锂聚合物电池，方便根据作业半径需求调整电池配置，任务载荷位采用快拆结构设计，可根据作业需求快速更换航拍相机、小型气体检测传感器、喊话模块等不同功能的任务设备，

　　不需要对整机结构做额外改造。从安装边界来看，整机展开状态下的对角电机轴距预留了足够的螺旋桨转动安全间隙，相邻机臂末端的螺旋桨转动范围完全不会出现重叠干涉，机臂与中心板的连接位置采用快拆锁紧结构，不需要借助额外工具就能完成机臂的拆卸与安装，拆卸后整机的收纳体积可缩小60%以上，方便外出作业时携带运输。飞控安装位特意设置了减震结构，通过四个减震球将飞控板与主安装板做软连接，可过滤掉电机转动产生的高频振动，避免振动传递到飞控的惯性测量单元，影响飞行姿态的解算精度，这也是这类小型多旋翼载具设计中很容易被忽略的细节——如果减震设计不到位，很容易出现飞行姿态漂移、悬停精度差的问题。起落架部分采用轻量化的支脚结构，安装在中心板下方，

　　高度预留了足够的任务载荷安装空间，保证搭载相机等设备时，起降过程中镜头不会直接接触地面造成磕碰，同时起落架的结构宽度经过优化，不会进入航拍相机的拍摄视场角范围内，避免拍摄画面中出现起落架的遮挡。动力走线全部沿着机臂内部的镂空槽布置，从电机端直接连接到中心板的电调安装位，线束外部预留了缠绕热缩管的空间，可避免飞行过程中线束被气流吹动产生晃动，也能减少线束对空气流场的干扰。整机的重心设计严格控制在中心板的几何中心位置，电池安装位特意设置在中心板的重心轴线上，避免电池重量带来的重心偏移，减少飞行过程中动力系统的额外功耗输出。这套结构在设计时也充分考虑了维修替换的便利性，所有连接位置的紧固件都采用通用规格，机臂、电机安装座等易损部件都采用模块化设计，出现碰撞损坏时可单独替换对应部件，不需要更换整个机架结构，能有效降低日常使用的维护成本。在实际作业场景中，这类四旋翼载具可在数米到数百米的低空范围内稳定悬停，相比人工巡检的方式，它能轻松抵达人工难以到达的高空、狭窄区域作业，比如厂区管道巡检、农田作物长势监测、小型活动的航拍记录等场景都能适配，搭配不同的任务载荷就能快速切换作业功能，不需要更换整机平台。
