重载槽式多辊输送滚道结构设计

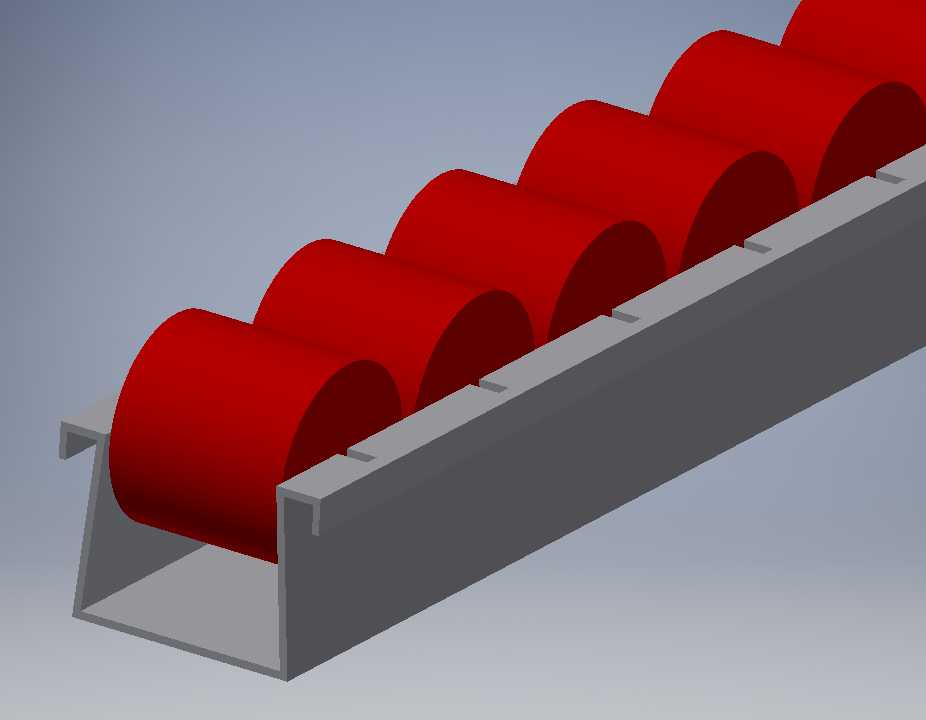

　　这套滚道结构主要面向车间内短距离重载工件的转运场景，常见于机械加工车间的工序间物料流转、仓储库区的重型货件平移输送、装配线旁的工件待料位输送环节，区别于轻型皮带输送线，这类滚道可承载面压达到8.5吨每平方米，单段额定承载上限12公斤，适配表面规整、底部刚性足够的金属工件、成型模坯、重型工装托盘的无动力输送需求，无需额外配置驱动单元，依靠工件自身重力或者人工辅助推送即可完成位移，在无电源的临时作业区域、防爆要求较高的涂装车间前段、频繁调整布局的机加工班组区域适配性极强。从结构设计逻辑来看，整体采用槽式折弯型材作为主体承载框架，框架两侧的折弯边既作为辊子的安装基准面，同时起到侧边挡边的作用，避免输送过程中工件偏移脱轨，

　　省去了额外加装侧挡条的工序，框架的截面折弯角度经过受力校核，在满负载工况下侧边形变量控制在0.2mm每米范围内，不会因为长期承重出现翼缘外张导致辊子卡滞的问题。辊子采用等间距排布设计，辊子间距根据常见输送工件的最小底面尺寸确定，保证任意位置下工件至少有两根辊子同时接触支撑，避免工件出现倾斜卡滞，辊子外圆采用圆柱面设计，表面做硬质氧化处理，耐磨性能优于普通碳钢光辊，同时降低辊面与工件底面的摩擦阻力，人工推送时的操作力控制在15N以内，单人即可轻松推动满负载的工件。安装边界方面，框架底部预留了标准的安装孔位，可直接与标准铝型材机架、方管焊接支架进行连接，单段滚道的长度可根据现场布局进行拼接，拼接处采用内嵌式连接块定位，

　　保证相邻两段滚道的辊面高度差不超过0.1mm，避免工件经过拼接缝时出现颠簸卡顿。辊子的转轴采用两端卡簧定位的安装方式，维护时仅需用卡簧钳拆下外侧卡簧即可抽出辊子进行更换，无需拆解整体框架，日常维护效率比焊接式辊道提升60%以上。在实际选型适配时，需要注意输送工件的底面硬度，若工件底面为软质材质如木质托盘、塑料周转箱，需要适当缩小辊子间距，避免工件底面出现压痕，若输送的工件带有尖锐边角，可在辊面额外套装聚氨酯护套，既降低辊面磕碰损伤的概率，也能减少工件输送过程中的碰撞噪音。这套结构的设计没有采用复杂的非标定制零件，所有辊子、框架型材、定位卡簧均采用工业领域通用的标准规格，加工时仅需对框架型材进行定尺切割、冲孔即可完成制作，

　　加工成本远低于定制化的链式输送设备，同时后期备件采购难度低，无需专门储备特殊规格的维修配件，适合中小批量的生产线改造、临时输送工位搭建使用。从受力传递路径来看，工件的重力通过辊子转轴传递到两侧的框架翼缘，再通过框架整体传递到下部的支撑支架，力的传递路径直接，没有多余的传力环节，长期满载使用时不会出现应力集中导致的结构开裂问题，框架的底部折弯边同时可作为积尘、落屑的收集槽，加工产生的铁屑、车间灰尘会直接落入槽内，不会掉落到地面，日常清理时仅需在滚道末端用压缩空气吹扫即可完成清洁，适配机加工车间多切屑的作业环境。
