可伸缩剪叉式辊筒柔性输送接驳台

　　在车间物流改造里，最棘手的往往不是主干输送线，而是工位之间、装卸口与固定线体之间那段距离经常变化的过渡段。固定辊道做长了占通道，做短了够不着货车尾板；临时铺设的无动力辊筒架又要人工对位、搬运，节拍一乱就堆料。这套剪叉伸缩式辊筒输送台就是针对这类非固定接驳场景做的结构方案，整机组态思路偏向“可移动、可拉开、可收拢”的柔性辅助装备，而不是焊死在地面的刚性输送段。

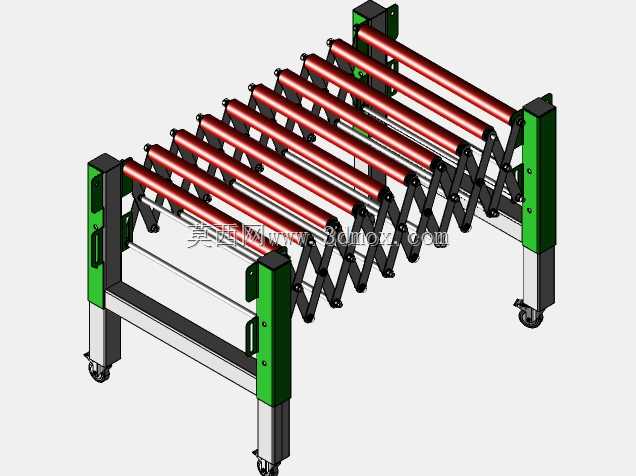

　　从结构组成看，设备两侧采用平行四边形剪叉臂组作为伸缩骨架，多组交叉连杆在侧向依次铰接，拉开后形成连续的支撑跨度，收拢后整机长度可压缩至展开状态的较小比例，便于闲置时推到墙边存放。辊筒沿输送方向等距布置在剪叉框架上方，红色辊面承担工件或周转箱的承载与滑移，相邻辊筒间距随剪叉展开同步变化，但始终保持在常规纸箱、塑料周转箱可平稳通过的范围内，不会出现小件卡入间隙的情况。两端立式支腿集成绿色护罩，内部容纳剪叉铰接座与端部限位结构，底部安装万向脚轮，其中至少一端带刹车，设备推移到位后可锁止，避免输送过程中整体窜动。

　　实际用途集中在三个典型工况：一是货车装卸接驳，仓库月台与车厢底板高度存在偏差时，可把输送台一端搭在月台固定线、一端延伸进车厢，装卸人员只需在辊面上推挪箱件，减少反复弯腰搬运；二是多工位间临时连线，组装工位节拍不均衡时，把它拉开连接装配台与包装台，充当在线缓存段，工件靠人力或轻微推力即可逐段传递；三是多品种小批量产线的快速重构，换产时不需要拆装固定输送支架，松开脚轮刹车即可整体移位，剪叉收拢后通过标准车间门洞，适配频繁调整布局的单元化生产。

　　设计思路上，剪叉连杆的铰接点公差是关键，孔轴配合过紧会导致伸缩卡滞，过松则展开后整体侧向晃动，建模时需在铰接处预留合理间隙并校核连杆受压屈曲；辊筒长度方向略宽于两侧护罩间距，端部轴颈卡装在剪叉上横梁的定位槽内，磨损后可单根抽出更换，不用整体拆解框架；支腿高度做了可调设计，能够补偿地面不平并与不同高度的主线体对接，对接面建议保留少量搭接量，避免工件通过接缝处跌落。外形边界方面，收拢状态占地长度较短、宽度与单组辊筒工作宽幅匹配，展开后总长度可覆盖常规货车装卸跨度，整机高度控制在人工操作舒适区间，符合物料搬运的人体工程学要求；安装时无需地脚螺栓，仅需在工作位置锁死脚轮并确认两端搭接支撑可靠，通道侧预留剪叉伸缩的安全退让空间，防止人员肢体靠近运动铰点。
