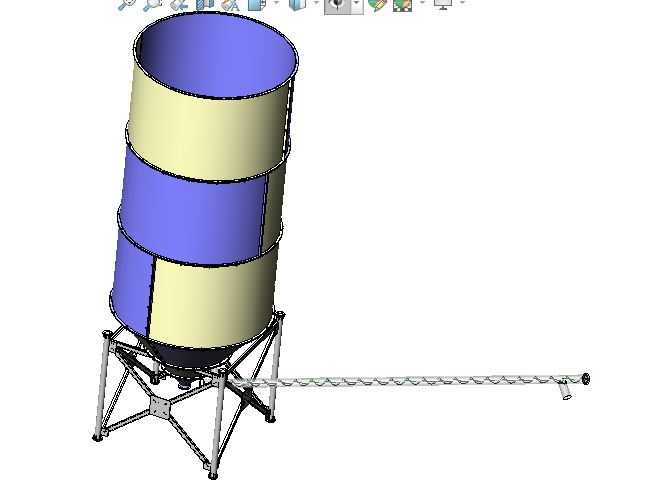

带螺旋输送机构的立式水泥储料筒仓

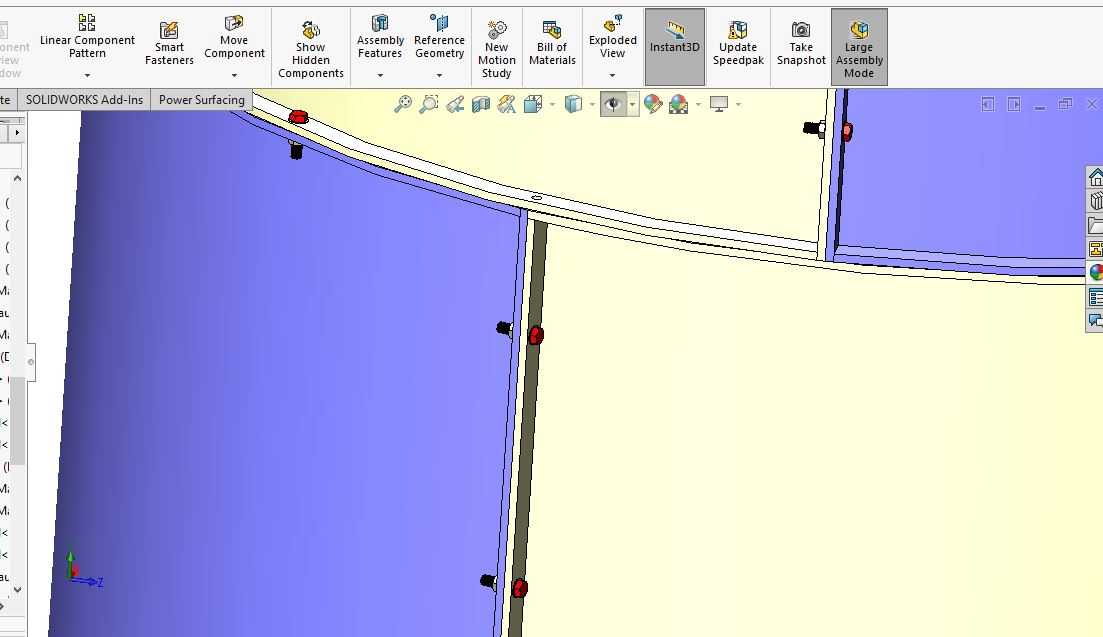

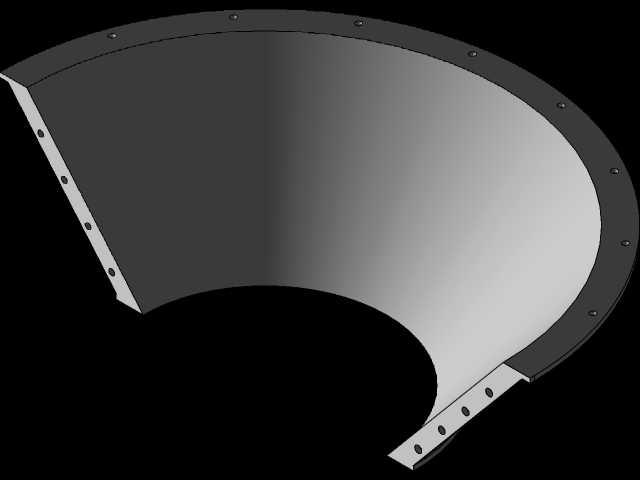

　　在建筑施工、商混站、预制构件生产这类需要持续供应散装水泥的作业场景里，粉料的密闭存储与定量输送一直是现场物料管控的核心环节，传统敞口式堆存不仅容易造成水泥受潮结块，扬尘问题也不符合现场环保管控要求，搭配螺旋输送机构的立式水泥筒仓，正是针对这类场景开发的一体化储料送料设备。整套设备的核心功能分为两个部分，上部的筒仓主体承担散装水泥的密闭存储功能，下部集成的螺旋输送机承担水泥的水平定量输送功能，二者通过仓底的卸料口直接连通，省去了中间转接的溜管与额外卸料设备，减少了物料残留与堵料风险。从结构设计逻辑来看，筒仓主体采用多段模块化板件拼接结构，单段板件采用标准模数的MS板材预制成型，段与段之间通过法兰边配合螺栓螺母紧固连接，

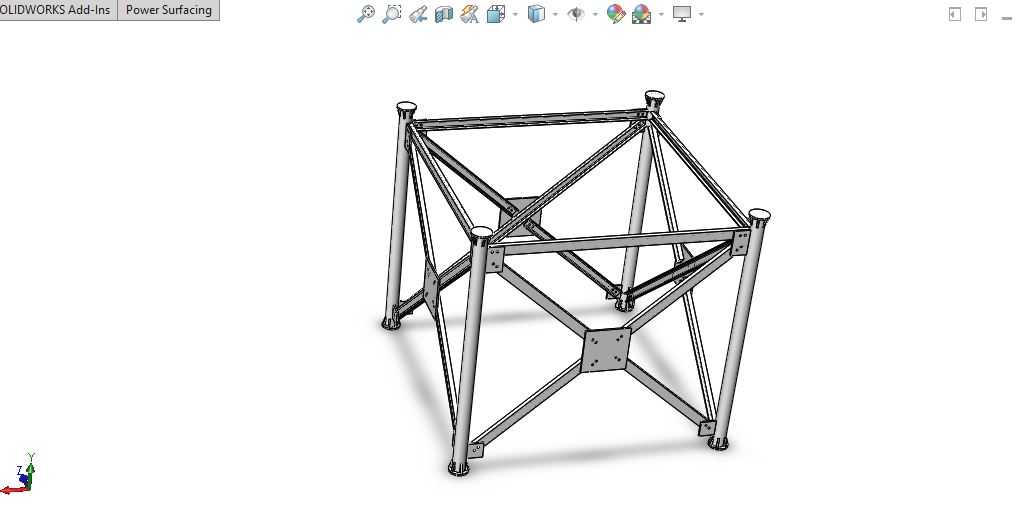

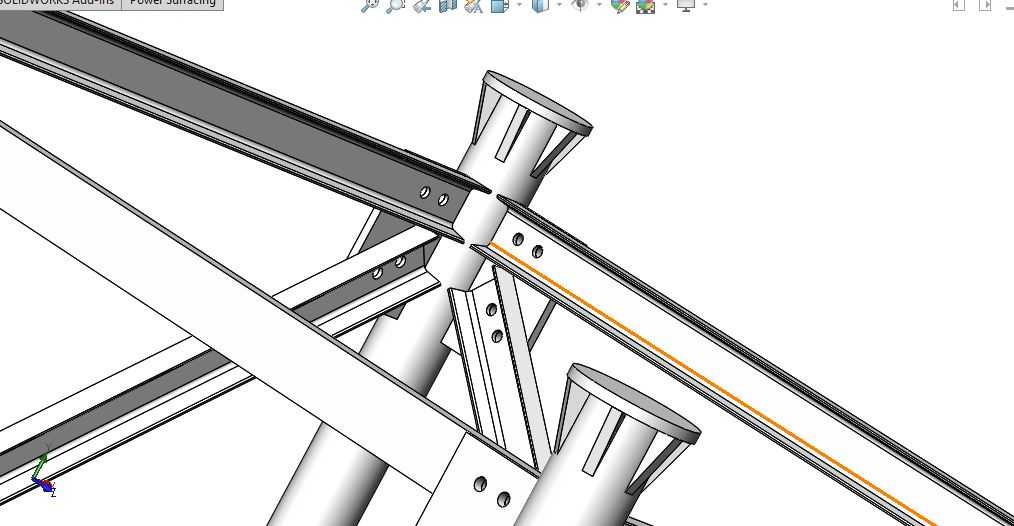

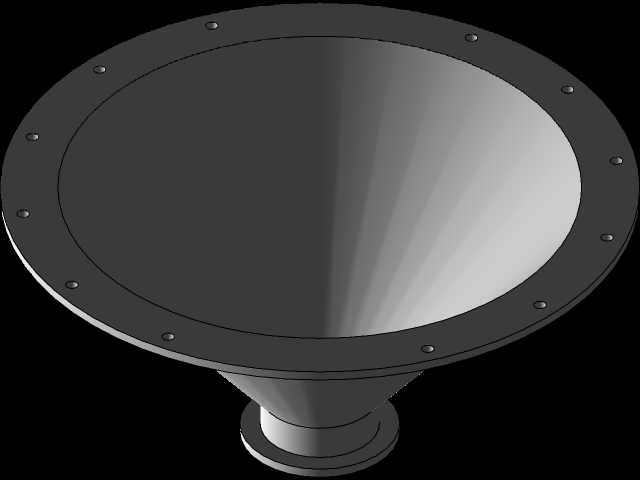

　　这种设计一方面可以降低单一部件的运输尺寸，满足普通货运车辆的装载边界要求，现场安装时不需要大型吊装设备长时间配合，工人通过常规扳手即可完成筒仓段的拼接作业；另一方面模块化的板件结构也方便后期对仓壁磨损部位进行单独更换，不需要整体报废仓体，降低长期运维成本。仓体底部设计为锥形收口结构，锥角角度经过物料安息角校核，确保仓内水泥可以依靠自重顺畅滑向底部卸料口，不会在仓壁形成积料挂壁，锥段外部额外焊接了加强筋板，抵消仓内物料堆积带来的侧向张力，避免锥段长期受载出现变形开裂。支撑框架采用MS角钢焊接成桁架结构，四条主支腿沿仓体圆周均匀分布，支腿之间通过横向、斜向的角钢拉杆连接成整体，底部设计有带安装孔的地脚板，

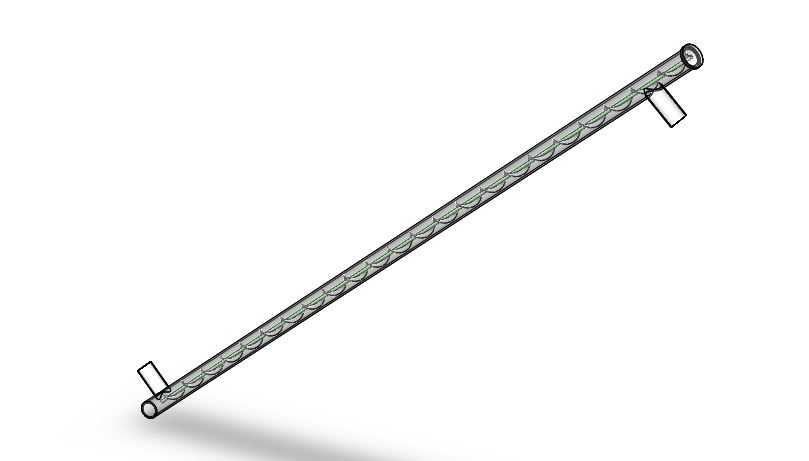

　　可以通过膨胀螺栓或者预埋螺栓固定在硬化的混凝土基础上，框架的整体高度经过匹配计算，预留出螺旋输送机的安装空间与检修操作空间，同时保证仓底卸料口与螺旋输送机进料口的对接精度，避免出现漏料问题。配套的螺旋输送机采用管式壳体结构，内部的螺旋叶片沿输送方向连续焊接在中心轴上，进料端直接对接仓底卸料口，出料端可以根据现场布置需求延伸至搅拌设备的进料口上方，设备运行时螺旋叶片匀速转动，将仓内落下的水泥沿管体平稳推送至出料端，输送过程全程密闭，不会产生扬尘外溢，同时可以通过调节螺旋轴的转速精准控制水泥的输送量，匹配后端搅拌设备的配料精度要求。从安装边界尺寸来看，整套筒仓的外径控制在常规道路运输允许的宽度范围内，

　　整体安装高度适配多数中小型施工现场的场地限高要求，螺旋输送机的伸出长度可以根据现场设备布局进行定制调整，不需要额外改动仓体主体结构。仓体顶部设计有密封式仓盖与排气装置，加注水泥时可以平衡仓内外气压，避免仓内正压导致水泥从接缝处溢出，同时可以阻挡外部雨水、杂物进入仓内，保证水泥存储质量。在建模过程中，所有板件的连接孔位都做了对齐匹配，螺栓螺母的装配位置完全符合实际安装工艺要求，支撑框架的杆件连接节点都做了焊缝示意，螺旋输送机的叶片螺距、轴径参数都参考行业通用的输送能力标准设置，既可以作为现场设备布局规划的参考模型，也可以用于同类储料送料设备的结构设计参考，帮助设计人员快速校核安装空间、部件干涉问题，缩短方案设计阶段的建模周期。需要注意的是，这类筒仓在现场安装时必须保证基础的水平度，避免仓体倾斜导致物料偏载，长期使用时需要定期检查仓壁连接螺栓的紧固情况，以及螺旋叶片的磨损程度，及时更换磨损超标的部件，保证设备运行稳定性。
