汽车驻车手动制动操纵杆结构设计

　　在乘用车辆的底盘制动系统布局中，手动驻车操纵杆是承担驻车锁止功能的核心人机交互部件，这套手制动杆的结构设计完全围绕实车安装边界与操作人机工程展开，适配常规前置后驱车型的中央通道安装空间。从实际装车场景来看，该部件布置在主驾与副驾座椅之间的中央通道区域，操作时驾驶员抬手即可完成提拉锁止、按压解锁的动作，操作行程匹配成年人手臂自然活动范围，无需刻意调整坐姿即可完成操作，避免长途驾驶后操作时的肢体别扭问题。

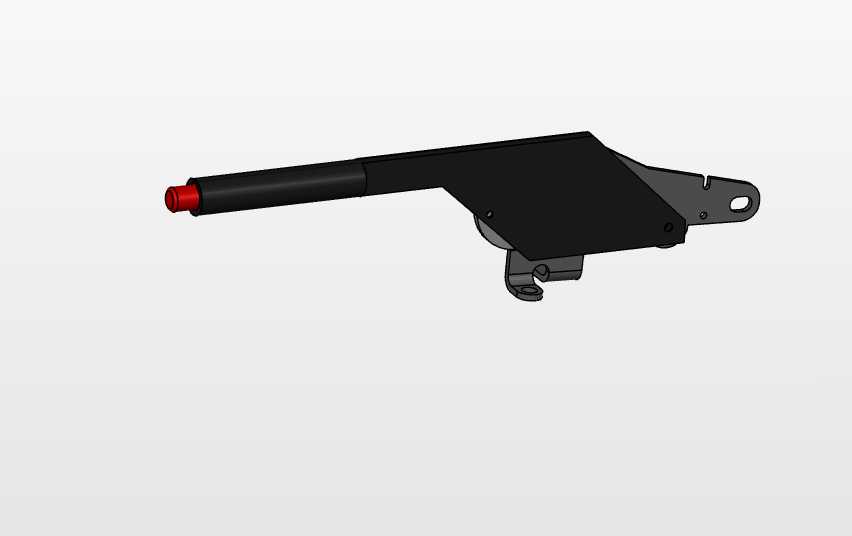

　　从功能实现逻辑来看，这套手制动杆采用棘轮棘爪的机械锁止结构，杆体主体为冲压成型的金属支架搭配长管状操作握把，握把端部设置红色的解锁按钮，按压按钮即可解除棘爪与棘轮的啮合，释放驻车拉力；提拉杆体时，棘爪会在弹簧力作用下自动卡入棘轮齿槽，将杆体锁止在对应角度，通过拉索传递拉力给后轮制动器，实现后轮的机械锁止，避免车辆在坡道停放时出现溜车风险。不同于电子驻车结构，这套纯机械的手制动杆不需要依赖整车电控系统供电，即便在整车断电的极端情况下，依然可以稳定保持驻车锁止状态，可靠性更适配越野车型、老款乘用车型以及部分商用车辆的使用需求。

　　设计过程中首先要明确安装边界，底部的安装支架设置两个同轴的铰接安装孔，用于将整个制动杆总成固定在中央通道的车身安装座上，铰接点的位置决定了杆体的摆动行程，常规设计中杆体的有效摆动角度在30度到40度之间，对应的拉索行程匹配后轮鼓式制动器或者盘式制动器集成驻车卡钳的行程需求，避免出现拉索行程不足导致驻车制动力不够，或者行程过大导致操作虚位过大的问题。支架侧面的弧形齿板就是棘轮结构，齿形的角度经过反复校核，保证棘爪卡入后不会出现受力脱开的情况，同时解锁时棘爪可以顺畅滑出齿槽，不会出现卡滞。

　　握把部分采用长直的管状结构，长度适配成年人手掌的握持宽度，表面预留了包覆防滑套的安装空间，端部的解锁按钮直径匹配手指按压的接触面积，按压行程控制在5到8毫米，既不会因为行程过短导致误触解锁，也不会因为行程过长导致解锁操作费力。杆体内部设置解锁推杆，连接端部按钮与底部的棘爪摆臂，按压按钮时推杆推动棘爪摆臂绕自身铰接点转动，压缩棘爪复位弹簧，让棘爪脱离棘轮齿槽，此时杆体可以在回位弹簧的作用下自动回到初始位置，解除驻车制动。

　　从结构强度设计来看，支架部分采用厚度3毫米以上的高强度钢板冲压成型，铰接孔位置做翻边强化处理，避免长期反复摆动后出现孔位磨损、旷量变大的问题；棘轮齿板经过表面淬火处理，硬度达到HRC45以上，保证长期锁止受力下不会出现齿形磨损、滑牙的问题；拉索连接点设置在杆体铰接点与握把之间的合适位置，利用杠杆原理放大操作力，让驾驶员只需要施加较小的握力，就可以在拉索端产生足够的驻车拉力，达到法规要求的驻车制动坡度锁止能力。

　　实际装配时，整个手制动杆总成通过底部的两个铰接螺栓固定在车身上，安装平面与中央通道的钣金型面完全贴合，避免安装后出现总成晃动的问题；拉索端部通过销轴与杆体上的连接耳连接，连接位置设置调整螺母，可以在整车装配时调整拉索的预紧力，补偿拉索长期使用后的拉伸变形，保证驻车制动力的稳定输出。杆体摆动的路径上需要预留足够的安全间隙，避免与周边的换挡机构、中央扶手箱、线束等部件发生运动干涉，尤其是在冬季低温环境下，周边内饰件可能出现轻微形变，预留的间隙可以保证低温下操作依然顺畅无卡滞。

　　这套结构的设计没有采用复杂的异形曲面，所有冲压件的分型面都符合常规冲压工艺的要求，不需要额外的复杂模具即可生产，制造成本可控，同时后期维护也十分方便，只需要定期检查棘爪棘轮的磨损情况、拉索的预紧力即可，不需要复杂的电控诊断设备，对于维修网点的技术要求更低，适配下沉市场的车辆维修需求。不同于部分追求内饰造型的隐藏式驻车结构，这套外露式的手制动杆操作反馈直接，驾驶员可以通过杆体的提拉角度直观判断驻车制动力的大小，在坡道起步时也可以通过杆体的操作配合油门、离合实现顺畅的坡起操作，对于手动挡车型的用户来说操作逻辑更友好。
