汽车传动系统差速器总成结构设计

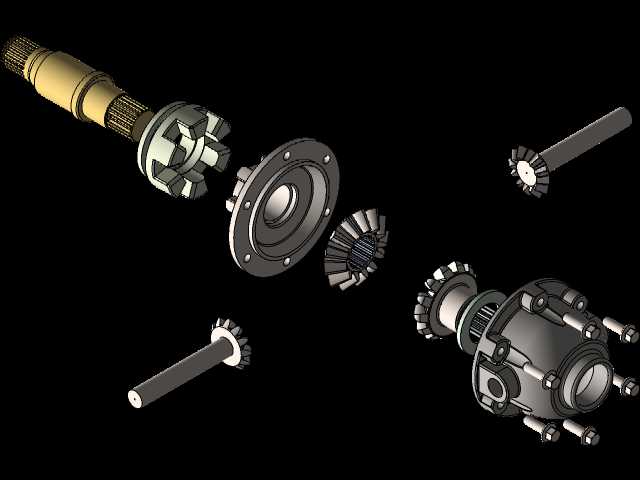

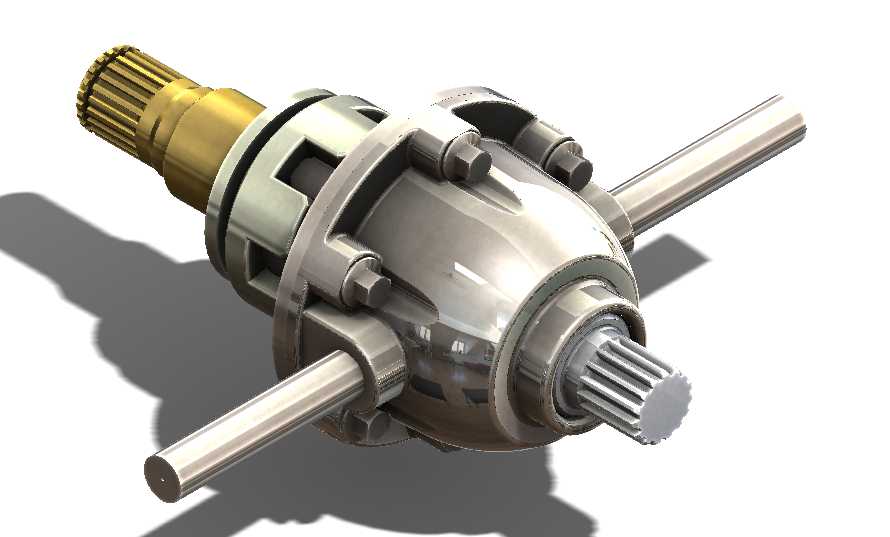

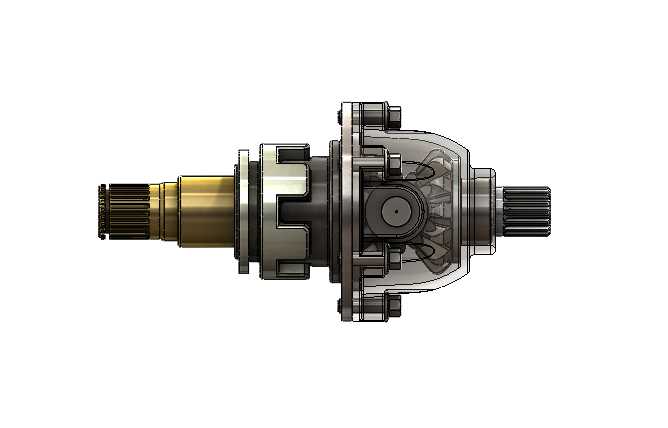

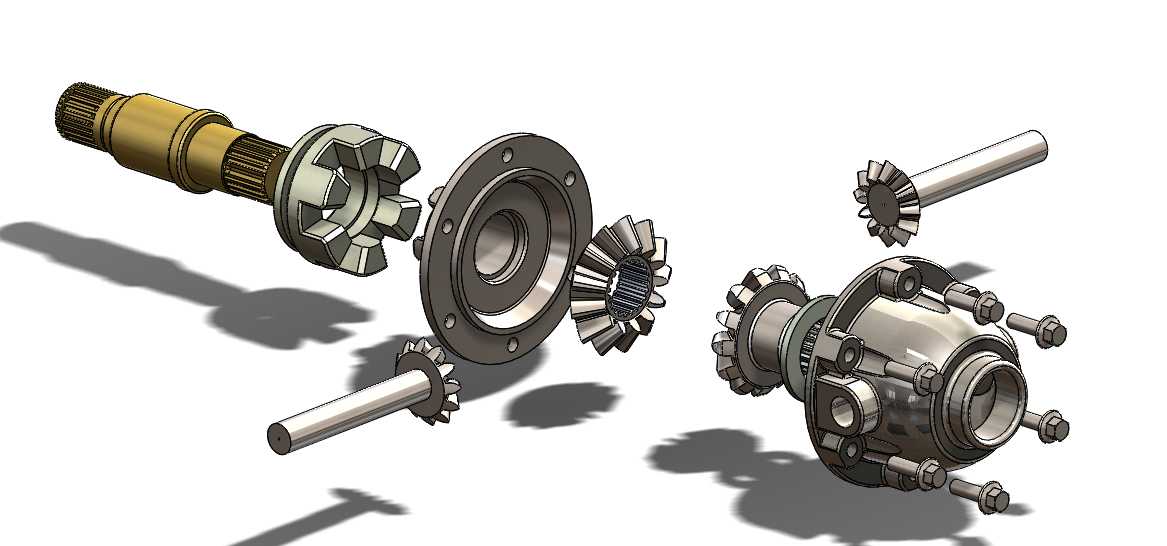

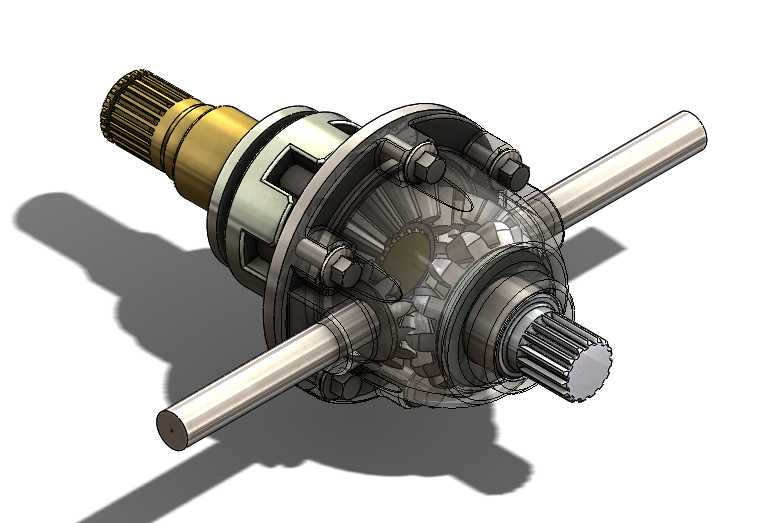

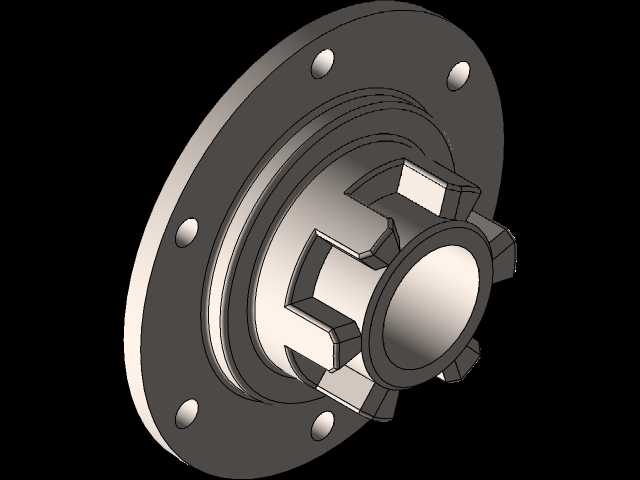

　　差速器作为汽车传动系统的核心功能部件，主要布置在驱动桥主减速器从动齿轮侧的动力输出端，核心作用是在车辆转向或行驶于非平整路面时，允许两侧驱动轮以不同转速做纯滚动运动，避免轮胎出现滑拖、异常磨损，同时保障车辆行驶的操控稳定性与转向灵活性。这套差速器结构采用对称式锥齿轮差速的经典构型，整体集成了差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、半轴连接花键轴、壳体连接螺栓以及动力输入花键套等核心构件，差速器壳采用剖分式结构，通过周向均布的高强度螺栓实现上下壳体的刚性连接，壳体内部预留行星齿轮与半轴齿轮的安装腔体，同时加工有行星齿轮轴的定位安装孔，保证十字轴的安装同轴度与定位精度。

　　从实际装车的应用场景来看，这套差速器结构适配前置后驱或者四驱车型的后驱动桥，动力从变速器输出后经传动轴传递至主减速器主动锥齿轮，啮合带动差速器壳上集成的从动锥齿轮转动，差速器壳随从动齿轮同步旋转时，通过十字行星齿轮轴带动行星齿轮做公转运动，当车辆直线行驶时，两侧驱动轮受到的地面行驶阻力基本一致，此时行星齿轮不会发生自转，两侧半轴齿轮转速与差速器壳转速保持一致，动力等扭矩分配给两侧半轴，经半轴传递给驱动轮推动车辆直行；当车辆转向时，内侧驱动轮的行驶轨迹半径小于外侧驱动轮，地面给内侧车轮的转动阻力大于外侧车轮，此时行星齿轮在随壳体公转的同时，会绕十字轴产生自转，通过锥齿轮的啮合传动，自动降低内侧半轴齿轮的转速，提升外侧半轴齿轮的转速，让两侧车轮以匹配转向轨迹的不同转速转动，既保证转向过程顺畅，也避免轮胎与地面的滑动摩擦造成的胎面异常损耗。

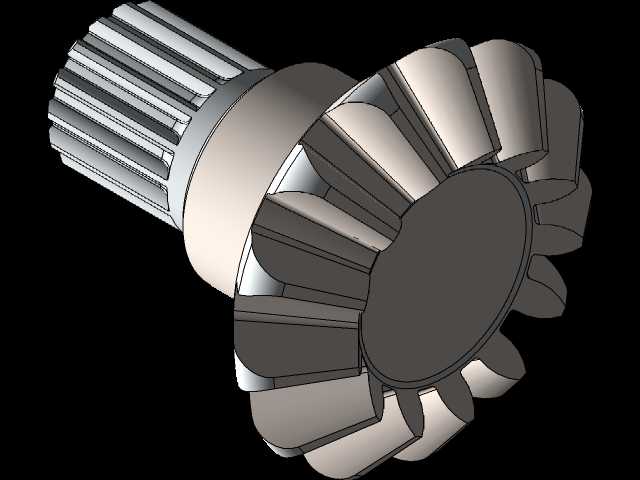

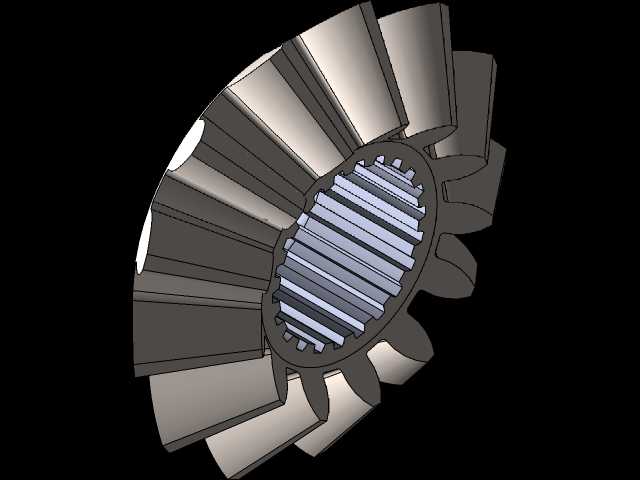

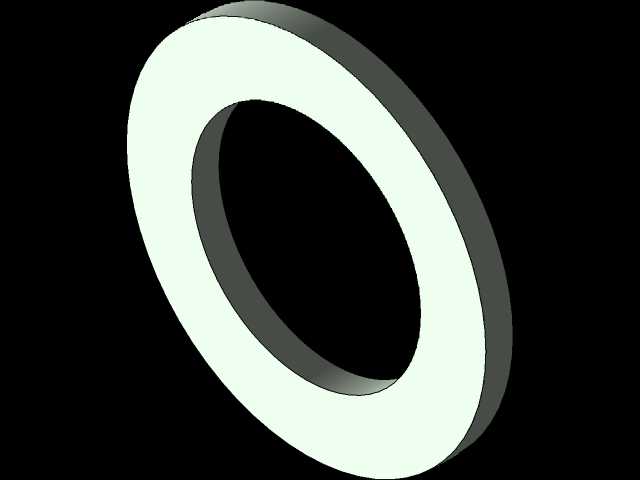

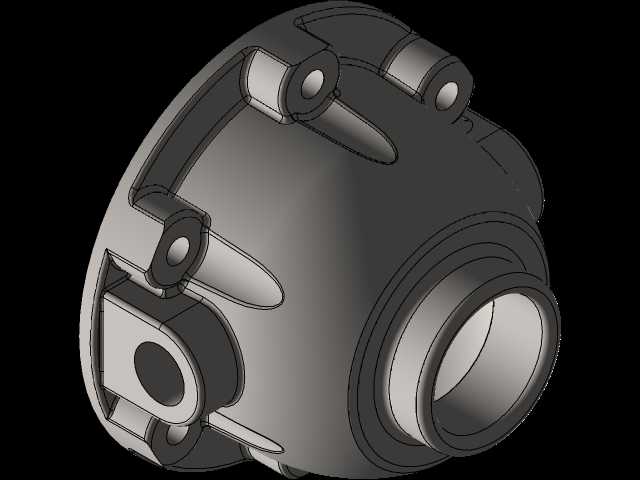

　　在结构设计的细节处理上，行星齿轮与半轴齿轮的啮合齿面都做了鼓形修形处理，能够补偿加工与装配过程中产生的微小位置误差，降低齿面接触应力，减少重载工况下的齿面点蚀、磨损风险；行星齿轮背部与差速器壳内壁之间设计有球面耐磨垫片，半轴齿轮背部与壳体之间也设置有平面止推垫片，垫片采用耐磨铜合金材质，既可以承受齿轮啮合产生的轴向推力，也能通过垫片的磨损补偿齿轮长期使用后的啮合间隙变化，延长差速器整体的使用寿命。差速器壳的外部结构做了轻量化的减重设计，在保证壳体结构强度、刚度满足最大传递扭矩要求的前提下，在非受力区域开设了减重空腔，降低整体转动惯量，提升传动系统的响应效率；壳体上的螺栓连接孔采用铰制孔设计，保证剖分壳体装配后的同轴度，避免高速转动时出现动平衡超差引发的传动振动问题。

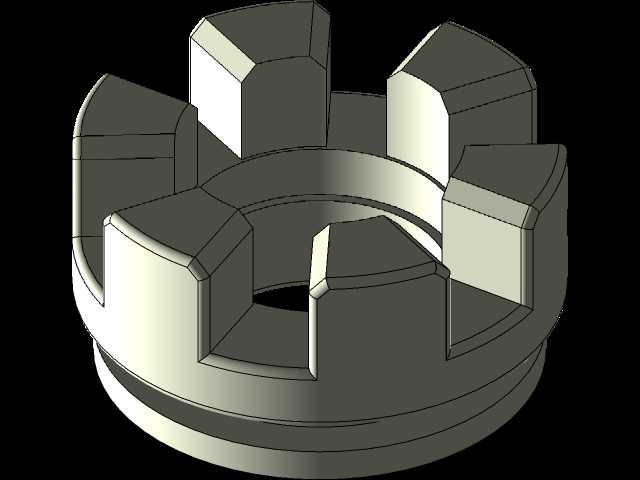

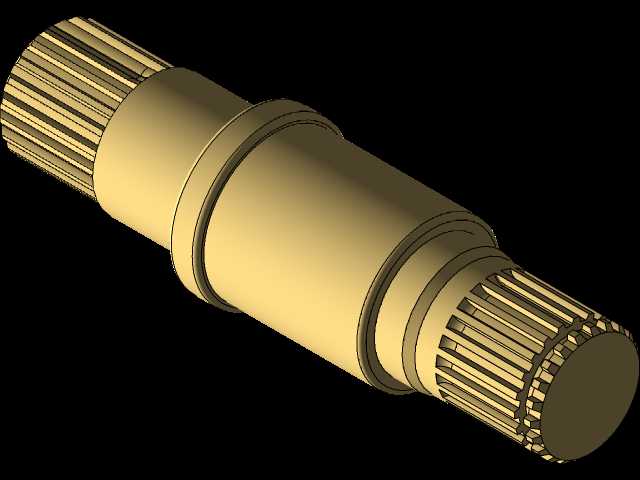

　　从安装边界尺寸来看，这套差速器的动力输入端为外花键结构，花键模数、齿数与压力角参数匹配主流乘用车主减速器从动齿轮的内花键安装接口，两侧伸出的半轴连接轴为渐开线花键轴，花键参数适配对应车型的半轴内花键接口，整体的径向最大轮廓尺寸满足常规驱动桥桥壳内部的安装空间要求，轴向安装长度匹配主减速器与桥壳之间的装配间隙，不需要对原有桥壳结构做额外修改即可完成适配安装。十字行星齿轮轴的四个轴颈与差速器壳的安装孔采用过盈配合定位，防止轴在工作过程中出现转动窜动，轴颈上加工有润滑油道通孔，工作时驱动桥内的齿轮油可以通过油道进入行星齿轮与轴的配合面，以及齿轮啮合齿面之间，形成持续的润滑油膜，降低摩擦副的工作温度，减少磨损。在实际的结构建模过程中，所有齿轮的齿形参数都按照渐开线锥齿轮的标准齿制进行参数化绘制，啮合侧隙控制在合理的工程范围内，既避免侧隙过小导致齿轮卡滞、运转发热，也防止侧隙过大导致传动冲击、异响问题；所有螺栓的规格、预紧力参数都按照最大传递扭矩下的载荷要求进行匹配，保证壳体连接的可靠性，能够承受车辆急加速、急减速以及大负荷爬坡工况下的冲击载荷，不会出现壳体连接松动、齿轮错位等失效问题。这套差速器结构的设计逻辑完全贴合量产车的实际工程要求，所有配合尺寸、安装接口都遵循汽车行业的通用设计规范，既可以作为汽车传动系统结构教学的演示模型，也能为同类型差速器的改型设计、结构优化提供可参考的三维建模依据，帮助结构设计人员快速理解差速器的动力传递路径、零件配合关系以及安装定位逻辑，缩短同类产品的开发建模周期。
