带实体保持架的圆柱滚柱轴承结构

　　在各类重载旋转传动场景中，滚柱轴承始终是核心支撑部件，不同于点接触的球轴承，这类线接触的滚柱结构能承受更大的径向载荷，常被布置在减速机输入输出轴、机床主轴箱、重型输送设备辊道、工程机械行走机构等需要承受持续径向负荷的位置。日常做结构选型时，首先要明确安装边界的尺寸约束：轴承的外圈外径需要和安装座的镗孔采用基轴制过渡配合，内圈内径和旋转轴的轴颈采用基孔制过盈配合，配合公差的选取要根据实际工况的载荷冲击等级调整，重载冲击场景下要适当提升过盈量，避免跑圈磨损。

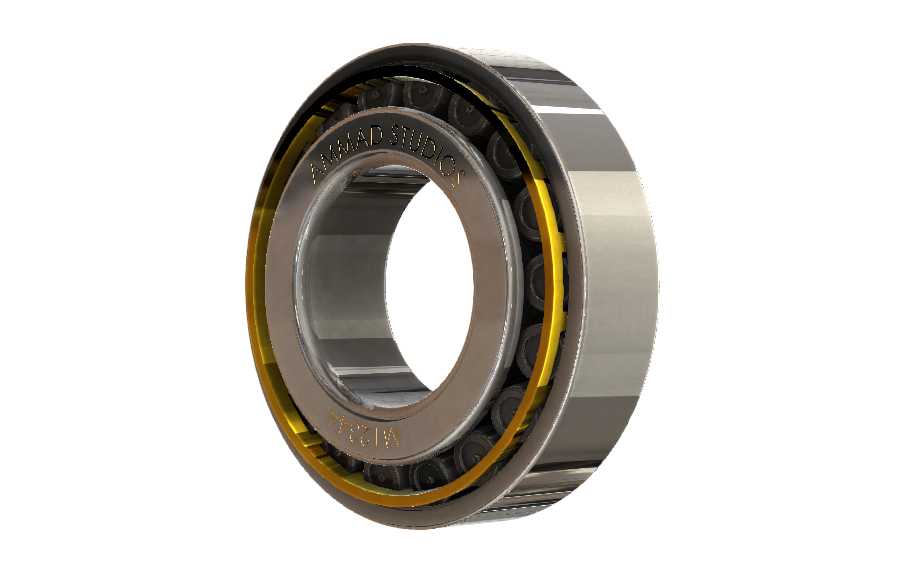

　　从结构设计逻辑来看，这款滚柱轴承采用了机加工铜质实体保持架，和冲压钢板保持架相比，铜保持架的自润滑特性更好，在中高速连续运转工况下能有效降低滚柱和兜孔之间的摩擦阻力，同时实体结构的抗冲击能力更强，不会因为瞬时过载出现保持架变形碎裂的问题。设计保持架兜孔的时候，要给滚柱预留合适的轴向窜动间隙，间隙过小会导致滚柱运转卡滞，温升过快，间隙过大则会让滚柱在运转过程中出现歪斜，加剧滚道和滚动体的点蚀磨损。滚柱本身采用对数曲线修形设计，能避免滚柱两端出现应力集中，让载荷沿着滚柱母线均匀分布，大幅提升轴承的额定动载荷，延长疲劳寿命。

　　实际装配过程中，要注意轴承的清洁度，所有零部件装配前都需要用煤油清洗去除加工残留的铁屑和防锈油，装配时不能直接敲击轴承内外圈，要使用专用套筒均匀施压，热装时要控制加热温度在120摄氏度以内，避免回火导致轴承硬度下降。轴承的密封结构如果是开式设计，装配时要在滚道和保持架之间填充对应牌号的润滑脂，润滑脂的填充量要控制在轴承内部空腔的三分之一到二分之一，高速工况取低值，低速重载工况取高值，过量填充润滑脂会导致运转过程中搅脂发热，提升轴承工作温度。

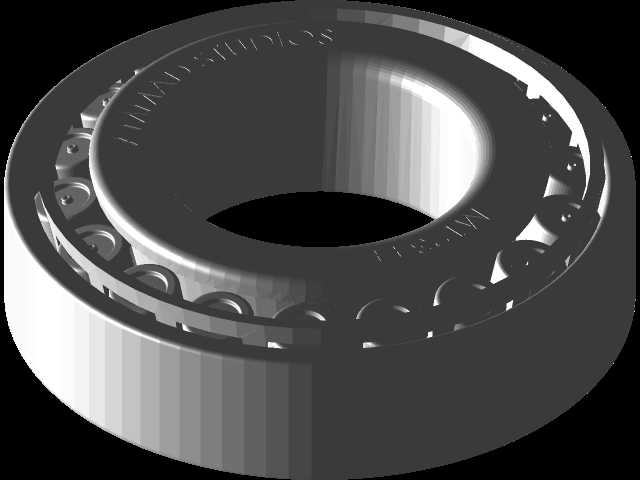

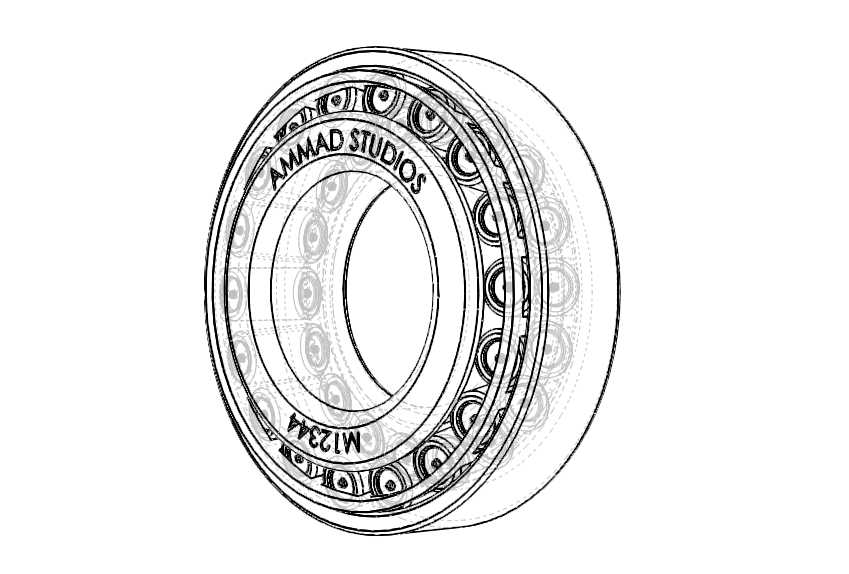

　　做三维建模的时候，要准确还原每个零部件的配合关系：内圈的双挡边结构要和滚柱端面预留合适的轴向间隙，允许轴系在受热膨胀时有一定的窜动量，避免出现轴向卡滞；外圈的滚道粗糙度要达到Ra0.8以下，减少滚动接触时的摩擦损耗；保持架的兜孔和滚柱之间的间隙要均匀，每个兜孔的位置度公差要控制在0.02mm以内，保证所有滚柱受力均匀。建模时还要注意还原轴承的倒角细节，内外圈的安装引导倒角要符合安装标准，避免装配时出现棱边卡滞，滚柱两端的倒角也要和滚道的卸荷槽对应，避免运转时出现干涉。

　　在实际工况应用中，这类滚柱轴承不能承受较大的轴向载荷，如果轴系存在复合载荷，需要和角接触球轴承或者推力轴承配对使用，安装时要调整好配对轴承的预紧量，保证轴系的旋转精度。日常运维中，要定期监测轴承的运转温升和振动值，当振动值超过阈值时，要及时检查是否存在滚道点蚀、滚柱磨损或者保持架损坏的情况，避免故障扩大影响整台设备的运转。
