汽车悬架用螺旋弹簧减震器结构设计

　　在乘用车辆与轻型商用车辆的底盘悬架系统中，这类螺旋弹簧一体式减震器是承担滤震、支撑与行驶稳定性控制的核心部件，日常行驶过程中路面传递的颠簸冲击，会先通过车轮传导至转向节，再由减震器与螺旋弹簧配合完成冲击能量的耗散，避免振动直接传递到车身座舱，既能够提升驾乘人员的乘坐舒适度，也能减少路面冲击对车身钣金、底盘连接结构的疲劳损伤，延长整车底盘部件的使用寿命。从实际装车场景来看，这类减震器多用于麦弗逊式前悬架或者多连杆式后悬架结构中，上端通过吊耳结构连接车身减震器塔座，下端吊耳与转向节或者下摆臂支座刚性连接，安装时需要保证上下安装点的同轴度公差控制在合理范围内，避免活塞杆承受额外的侧向弯矩，否则会加速油封磨损导致阻尼液渗漏，大幅缩短部件的服役周期。

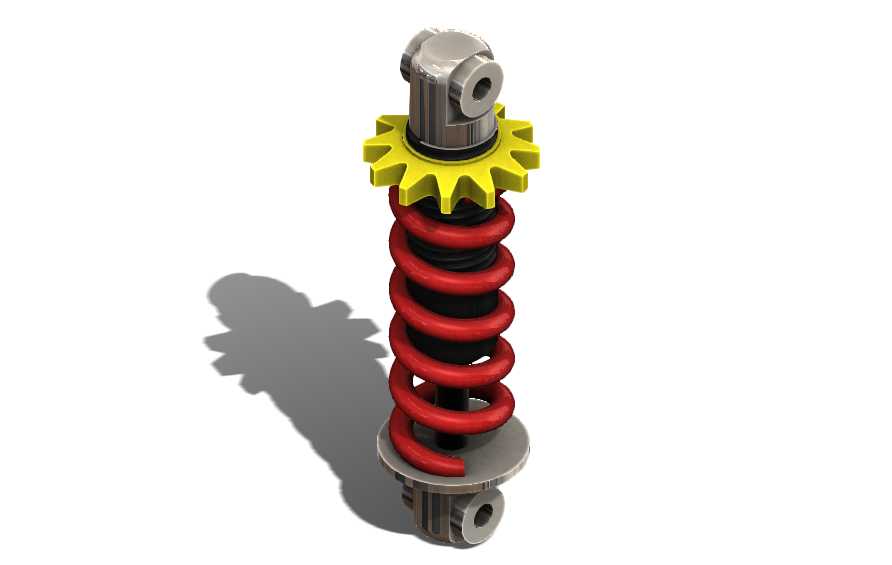

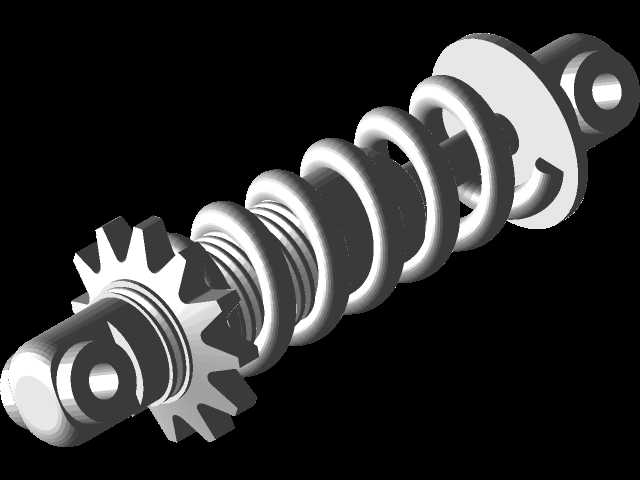

　　从结构设计逻辑来看，该减震器采用了阻尼筒与螺旋弹簧同轴集成的布局，阻尼筒作为核心承载与阻尼输出部件，内部充注阻尼油液，通过活塞上的节流阀组控制油液在不同腔室间的流动速率，以此匹配不同振动频率下的阻尼力输出：当车辆经过较大凸起路面，弹簧被快速压缩时，阻尼阀会提供较大的阻尼力抑制弹簧的多余弹跳，避免悬架出现多余的往复振动；当车辆经过细碎颠簸路面时，阀组开度适当提升，阻尼力相应降低，保证轮胎能够始终贴合路面，提升行驶抓地力。外部套设的红色螺旋弹簧主要承担静态承载与冲击缓冲作用，弹簧刚度的匹配需要结合整车整备质量、悬架动行程参数做针对性调校，弹簧上端设置的黄色齿状调节盘，是用于调整弹簧预紧力的结构，通过旋转调节盘改变弹簧的初始压缩量，可以适配不同的车身高度需求，也能在改装场景下调整悬架的支撑硬度，满足不同使用场景的底盘调校需求。

　　在建模过程中需要重点关注几个关键的尺寸边界：首先是上下吊耳的安装孔中心距，这个尺寸直接决定了悬架的静态高度，装车后会影响车轮的外倾角、前束等定位参数，建模时需要严格按照实车安装点坐标做尺寸约束，避免出现装车后四轮定位参数超出可调范围的问题；其次是螺旋弹簧的中径、节距与钢丝直径参数，这些参数直接决定弹簧的刚度特性，建模时需要保证弹簧在最大压缩行程下不会出现并圈现象，预留足够的缓冲间隙，避免弹簧并圈产生刚性冲击；再者是阻尼筒的外径与活塞杆直径，需要匹配弹簧的内径尺寸，保证弹簧在压缩、伸张过程中不会与阻尼筒外壁发生剐蹭，同时活塞杆的表面粗糙度、同轴度要求较高，建模时需要预留油封、防尘套的安装空间，避免外部泥水、灰尘进入阻尼筒内部磨损密封件。

　　从实际使用的功能特性来看，这类集成式减震器相比分离式的弹簧、减震器布局，结构更加紧凑，安装工序更简单，在整车装配线上能够减少工位的装配步骤，提升总装效率；同时同轴布局的结构能够让受力路径更加直接，侧向力的承载能力更强，在车辆过弯产生侧倾时，减震器与弹簧能够共同承担侧倾力矩，配合横向稳定杆能够有效控制车身侧倾角度，提升车辆的操控稳定性。在建模细节处理上，上下吊耳的衬套安装位需要预留足够的压装空间，衬套的橡胶部分可以通过简化的圆柱结构做示意，但金属内芯的孔径尺寸需要严格匹配安装螺栓的直径，避免后期装配出现干涉；弹簧上下端的支撑座需要做翻边处理，保证弹簧在压缩过程中不会出现移位，支撑座与阻尼筒的连接位置需要做圆角过渡，减少应力集中，避免长期交变载荷下出现焊缝开裂的问题。另外，减震器的最大伸张行程与最大压缩行程需要做运动仿真校核，保证在悬架上下跳动到极限位置时，减震器不会出现拉脱或者顶死的情况，同时要预留足够的缓冲块安装空间，在悬架达到压缩极限时通过缓冲块吸收剩余冲击，避免金属部件直接碰撞产生异响与结构损伤。
