车门锁止执行机构三维结构设计

项目分类:锁 发布时间:2022-05-03 ID:620887
  • 车门锁止执行机构三维结构设计
  • 车门锁止执行机构三维结构设计
  • 车门锁止执行机构三维结构设计

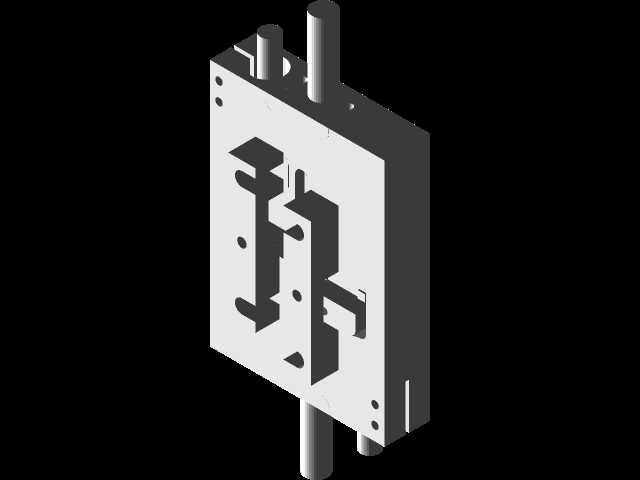

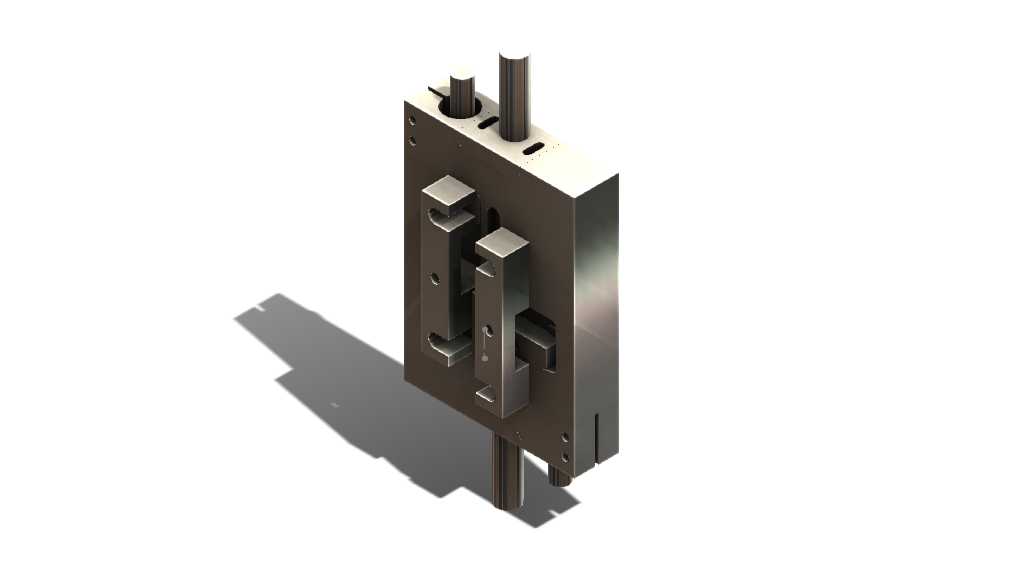

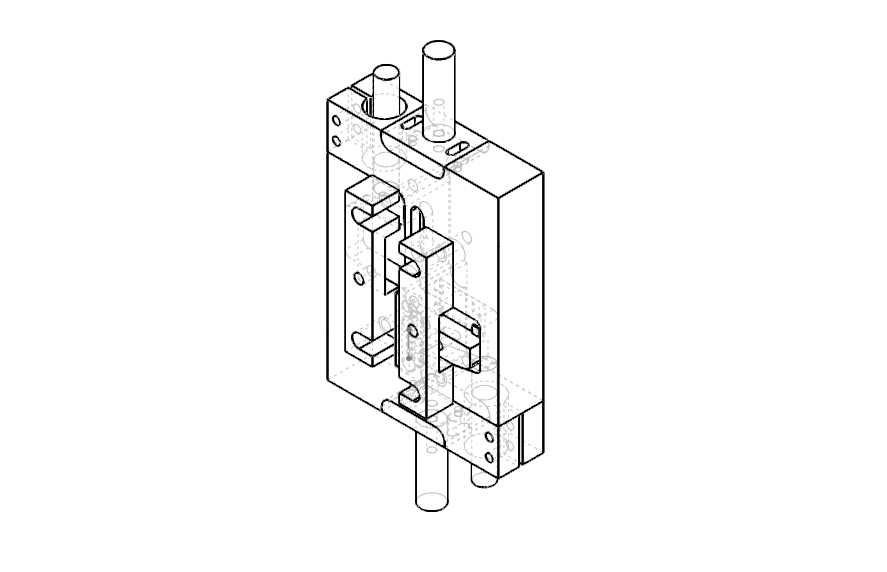

  这套锁止执行结构主要面向乘用车辆、工程车辆的侧装车门锁闭场景,也可适配特种机柜、工业防护舱门的锁止需求,核心作用是通过刚性连杆的位移传递,实现锁舌的伸出与收回动作,完成门体与门框的可靠锁合,同时具备锁止状态下的防误开能力,避免车辆行驶过程中因振动、外力冲击导致的锁体脱开问题。从结构布局来看,整体采用一体化金属基座作为承载主体,基座上预留了多组定位销孔与安装沉孔,安装时可直接通过螺栓固定在车门内侧的钣金预留位上,基座的外形轮廓做了切角处理,能够避开车门内部的玻璃升降导轨、线束走线槽等干涉部件,安装边界适配多数常规车门的内部空腔尺寸,不需要额外对车门钣金做切割改造。设计过程中优先考虑了传动路径的刚性传递,没有采用柔性拉索结构,

  而是通过两组平行布置的滑动锁块配合竖向驱动杆实现动作传递,当外部解锁力作用于顶部的驱动杆输入端时,竖向杆的直线位移会通过基座上的导向槽转化为锁块的横向滑移,锁块端部的楔形结构在伸出时会自动卡入门框上的锁扣卡槽内,楔形面的角度经过反复校核,既保证锁合过程中能够顺畅导入卡槽,又能在锁止状态下形成反向自锁,即使从门外侧施加向外的拉力,也不会推动锁块回退解锁。结构上的导向设计全部采用基座本体加工出的一体式导向槽,没有额外加装塑料导向衬套,一方面减少了装配零件数量,降低长期使用后的衬套磨损松旷风险,另一方面金属配合面的耐磨性能更优,能够承受高频次的解锁锁闭循环,导向槽与滑动锁块的配合间隙控制在0.02-0.05mm区间,既保证滑动过程无卡滞,

  又不会因间隙过大导致锁块晃动产生异响。顶部的两根竖向驱动杆分别对应解锁与锁止的动作输入,杆身做了局部铣扁处理,与基座上的导向孔配合时能够限制杆身的周向转动,避免驱动端连接的拉杆出现角度偏移导致的传动卡滞,驱动杆的伸出长度预留了足够的调节余量,装配时可以根据车门内饰板的安装厚度调整输入端的连接位置,适配不同厚度的车门内饰装配需求。锁块的滑动行程经过精准计算,锁止状态下锁块伸入锁扣的啮合深度达到12mm,满足车辆门锁的安全啮合深度要求,即使在车门受到侧面冲击产生轻微变形时,也能保证足够的啮合余量不会脱开;解锁状态下锁块完全退回到基座轮廓内部,不会突出基座表面刮伤车门内部的其他构件。整个结构没有设置复杂的弹性锁止零件,

  所有动作传递都通过刚性构件的几何配合实现,相比带弹簧复位的锁体结构,低温环境下不会出现弹簧弹力衰减、塑料件脆化导致的失效问题,能够适应-40℃到80℃的宽温域工作环境,适配不同地域的车辆使用需求。在装配逻辑上,所有滑动构件都可以从基座的单侧完成装入,不需要复杂的工装夹具定位,装配时先将两组锁块沿导向槽滑入到位,再穿入竖向驱动杆与锁块上的驱动卡槽配合,最后装入端部的限位挡片即可完成整体装配,单套锁体的装配工时可以控制在2分钟以内,适合批量生产线上的快速装配。基座表面的安装孔位采用长圆孔与圆孔组合的设计,其中两个主定位孔为圆孔保证安装位置精度,其余两个固定孔为长圆孔,允许装配时存在±0.5mm的位置调整量,抵消车门钣金焊接过程中产生的孔位误差,降低对钣金加工精度的要求。从受力角度分析,锁止状态下的外力会通过锁块直接传递到一体化金属基座上,再通过基座的安装螺栓分散到车门钣金上,受力路径短且没有薄弱的受力环节,静态拉拽测试下能够承受超过10kN的纵向拉力不发生结构破坏,满足车辆门锁的强度安全标准。结构的运动部件之间没有设计复杂的润滑通道,金属配合面的表面粗糙度控制在Ra1.6以下,即使不额外涂抹润滑脂,也能保证长期滑动的顺畅性,减少后期维护的需求,避免润滑脂沾染灰尘导致的运动卡滞问题。
