工业设备用旋转式扭锁连接结构

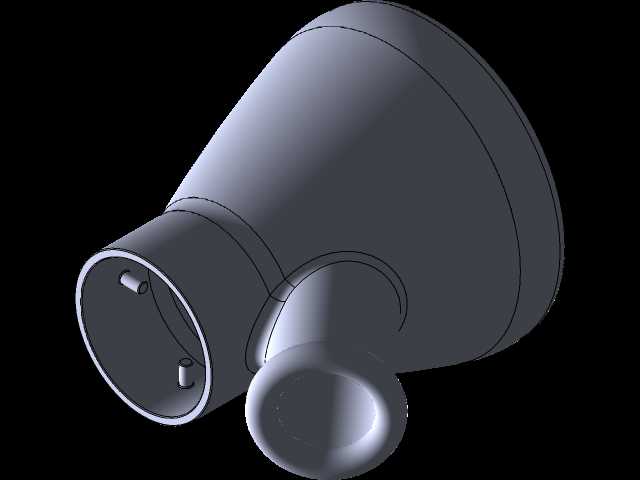

　　在工业快装管线、可拆卸设备舱段、模块化工装夹具的连接场景中，这类扭锁结构是替代传统螺栓紧固、实现无工具快速拆装的核心构件，日常在化工管线快接、物流周转箱锁止、小型实验设备舱门固定、自动化线快换工装对接环节都能见到它的应用，相比螺纹连接需要多圈旋拧、法兰对接需要对齐多个螺栓孔的操作，扭锁仅需要小角度旋转即可完成锁止与解锁，能大幅缩短拆装作业的时间，在需要频繁开合、快速切换工位的作业场景中适配性极强。从结构设计逻辑来看，该扭锁采用锥面导向配合径向锁舌的布局，下部锥段在插入对接座时能自动导正位置，不需要操作人员反复对齐安装孔，插入到位后旋转上部柱段，就能带动侧部的锁舌卡入对接座的限位槽内，锁止状态下锥面与对接座的内锥面紧密贴合，

　　既能承受轴向的拉脱力，也能抵消径向的晃动间隙，不会出现传统快插结构容易松脱、旷量过大的问题。设计过程中需要重点控制几个核心尺寸边界：首先是下部锥段的锥度，通常选取1:8到1:10的锥度区间，既保证插入时的导向顺滑性，也避免锥度过大导致锁止后接触面压应力不足、容易受振动松脱；其次是侧部锁舌的伸出长度，要控制在对接座壁厚的1.2到1.5倍区间，过短会导致锁止接触面积不足受外力容易滑脱，过长则会增加旋转时的摩擦阻力，甚至出现卡滞无法转动的问题；上部柱段的外径要与操作空间匹配，通常柱段长度设置为直径的2.5到3倍，既方便操作人员手持施力旋转，也不会因为柱段过长占用过多安装空间，在狭窄的设备内部安装时不会和周边构件产生干涉。实际应用中，

　　这类扭锁的锁止旋转角度通常设置在45度到90度之间，角度过小容易受振动误触解锁，角度过大则会增加操作行程，降低拆装效率；锁舌与限位槽的配合面会设计微小的倒扣角度，锁止到位后能产生轻微的到位阻尼感，不需要额外加装定位销就能保持锁止状态，在持续振动的设备运行环境下也不会自行松脱。结构的壁厚设计上，主体部分采用等壁厚布局，锥段与柱段的过渡位置设计圆角过渡，避免应力集中，在承受反复插拔、旋转的交变载荷时，过渡位置不会出现应力断裂的问题；侧部锁舌与主体采用一体化结构设计，相比装配式锁舌减少了连接间隙，整体结构强度更高，能承受更大的拉脱载荷。安装对接时，只需要在被连接件上加工出对应尺寸的锥孔与锁舌避让槽即可，不需要额外加工螺纹孔、

　　安装压铆螺母等附属结构，对被连接件的加工精度要求更低，在薄板类构件、塑料壳体构件上也能直接使用，不需要额外做加强结构。在管线连接场景中使用时，锥面位置可以加装密封圈，锁止后锥面挤压密封圈实现密封效果，能承受低压流体的输送压力，不需要额外加装法兰密封垫，减少了密封件的数量，降低了后期维护的备件成本；在舱门、盖板类构件上使用时，锁止状态下锥面的拉紧力能让盖板与框架紧密贴合，消除盖板的晃动间隙，避免设备运行时盖板产生振动异响。设计建模过程中，需要重点验证锁舌旋转过程中的运动干涉情况，确保旋转全程锁舌与对接座的避让槽无卡滞，锁止到位后锁舌的接触面完全贴合，避免局部接触应力过大导致锁舌磨损过快；同时要核算不同材质下的结构强度，如果采用塑料材质制作，壁厚要适当增加，锁舌位置做加强筋结构提升抗剪切能力，如果采用金属材质制作，可以适当减小壁厚，控制整体重量。这类扭锁结构没有复杂的内部零件，整体为单一构件，加工难度低，采用机加工或者注塑工艺都能批量生产，生产过程中尺寸一致性容易控制，装配时不需要额外组合弹簧、钢珠等零散零件，成品装配效率高，后期使用过程中也没有零散零件脱落的风险，可靠性远高于结构复杂的快卸锁。在模块化设备的拼接场景中，多个扭锁配合使用，能实现模块之间的快速对接与拆分，不需要借助任何工具，单人即可完成设备的组装与拆解作业，在野外作业设备、应急救援装备、快装实验装置这类对拆装速度要求高的场景中，这类结构的优势尤为明显。
