带齿轮齿条传动的步进式足迹发生装置结构

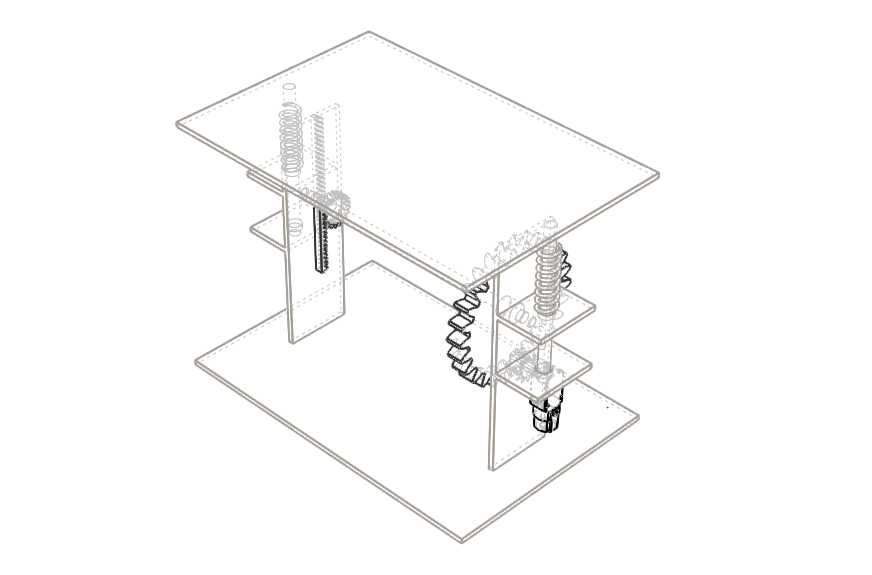

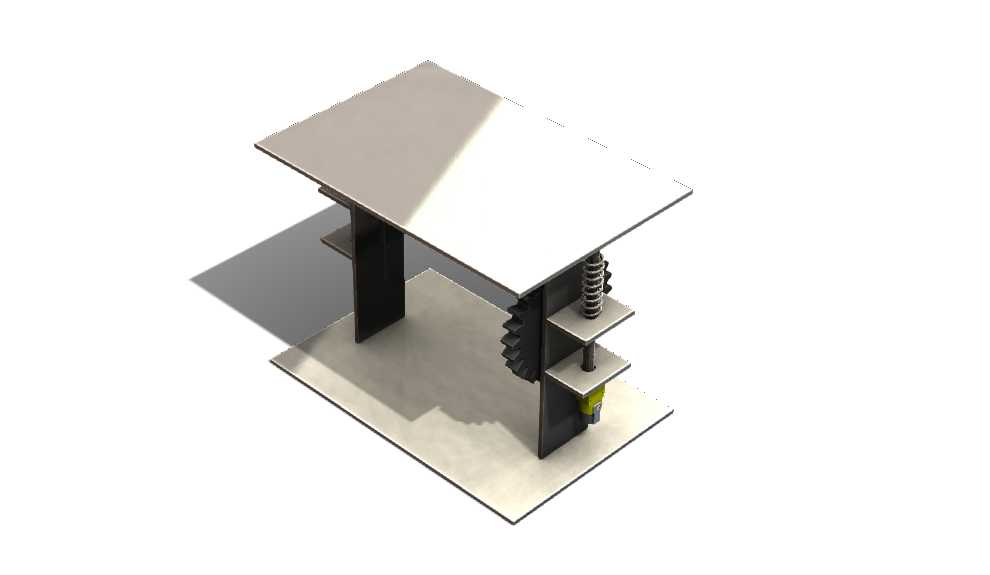

　　这套足迹发生结构主要面向步态模拟、触觉传感标定、地面接触力学测试类实验场景设计，核心是通过可控的步进式往复动作，模拟人或行走机构足底与接触面的周期性接触、施压、脱离过程，为各类接触式传感器、地面力学测试单元提供可重复的标准动作输入源。从结构布局来看，整体采用上下双层平行板作为承载框架，上下板之间通过两根垂直布置的刚性立柱做固定支撑，保证框架整体的抗形变能力，避免往复动作过程中出现框架偏摆影响动作精度。传动侧布置在框架单侧，集成了齿轮齿条啮合副、复位弹簧组、触发顶杆三个核心功能模块，齿轮与外部步进动力输出端直接连接，齿条沿垂直导向结构做上下直线运动，齿条下端连接施压触发端，上端与复位弹簧抵接，当齿轮带动齿条下行时，

　　触发端向下伸出模拟足部下压接触动作，当齿轮转动到回程区间时，复位弹簧释放弹性势能带动齿条快速复位，完成一次完整的足迹施压-脱离循环。设计过程中特意将齿轮齿条的啮合行程做了冗余预留，避免长期往复运行出现齿根磨损后行程不足的问题，同时导向结构采用无油润滑的耐磨衬套配合光轴导向，减少运行过程中的卡滞风险，保证每一次下压动作的行程一致性。安装边界方面，上层平板预留了标准的安装孔位，可以直接固定在实验台架或者动力输出机架上，下层平板作为接触基准面，可根据测试需求更换不同粗糙度、不同材质的接触面板，适配不同场景下的足迹模拟需求，整体结构的垂直方向总高度可通过立柱的固定位置做小范围调整，适配不同行程规格的测试要求。功能特性上，

　　这套结构的步进传动比经过匹配计算，每一个齿轮转动步距对应固定的下压位移量，可以精准控制下压深度、施压速度，配合复位弹簧的刚度选型，可以调整回程速度，模拟不同行走速度下的足迹接触特性，相比传统的凸轮式足迹发生结构，齿轮齿条传动的传动效率更高，回程冲击更小，长期运行的精度保持性更好，适合长时间连续循环的测试场景。在实际应用中，这类结构除了用于传感器标定测试外，还可以集成到小型行走模拟试验台，配合足底压力传感器采集不同步态下的压力分布数据，也可以用于地面材料的耐踩踏磨损测试，通过调整施压端的配重、接触头形状，模拟不同体重、不同鞋底形态的踩踏效果。结构设计时特意将所有传动部件都布置在单侧，留出了上下平板中间的大部分空间，

　　方便在测试区域布置传感器、数据采集线路，不会出现传动结构与测试元件的干涉问题，同时所有外露的传动部件都预留了防护罩安装位，实际装机时可以加装透明防护壳，既不影响观察传动运行状态，也能避免运行过程中异物卡入啮合副造成结构损坏。从受力角度分析，立柱的截面尺寸经过抗弯校核，在最大施压行程下，框架的最大形变量控制在0.02mm以内，保证下压过程中触发端的垂直度，不会出现偏磨导致的接触压力分布不均问题，弹簧的安装位置与齿条同轴度做了定位设计，避免弹簧压缩过程中出现偏斜导致齿条卡滞，齿轮的模数选型兼顾了传动强度与传动精度，既可以承受峰值施压负载下的反作用力，也能保证步距传动的精度误差控制在允许范围内。
