圆柱形柱翅散热结构热性能仿真分析

　　在工业传感检测、功率电子模块散热、小型精密温控设备的热管理场景中，柱翅式散热结构是兼顾空间利用率与散热效率的常用结构形式，本次分析的阵列式圆柱翅片结构，主要针对小安装空间下的高热流密度散热需求设计，可适配各类需要被动散热的传感元件、小型功率器件的热传导路径搭建。从实际应用场景来看，这类柱翅阵列常布置在发热元件的安装基板上，基板直接与发热源的导热面贴合，通过接触热阻的控制将热量快速传导至每一根圆柱翅片，再通过翅片表面与周围空气的对流换热完成热量散出，相比传统的平直翅片，圆柱翅片在各个来流方向都具备均匀的换热能力，不会因为设备安装方向的气流走向变化出现散热效率的大幅波动，尤其适合安装空间紧凑、气流方向不确定的嵌入式传感设备内部使用。

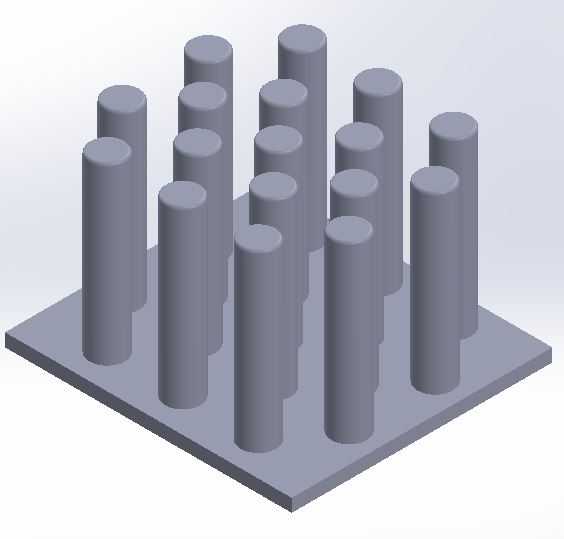

　　从设计思路层面展开，该结构采用等直径圆柱翅片矩形阵列排布，基板为方形平板结构，每根翅片垂直于基板平面安装，翅片高度保持一致，阵列间距经过热仿真迭代优化，既避免了间距过小导致的翅片间气流滞止区形成，也不会因为间距过大浪费基板的安装面积，在有限的基板投影面积内最大化拓展了有效换热面积。设计过程中首先根据目标发热功率估算所需的总换热面积，再结合允许的安装高度边界确定单根翅片的长度，通过调整阵列的行列数匹配总换热面积需求，同时对翅片与基板的连接位置做了圆角过渡处理，既可以降低连接处的热阻，也能避免应力集中导致的结构变形，尤其是在设备存在温度循环变化的工况下，圆角过渡能够有效释放热胀冷缩产生的内应力，提升结构的长期可靠性。

　　从外形尺寸与安装边界来看，方形基板的四个边角位置预留了安装固定位，可通过螺钉直接将整个散热结构固定在发热元件的安装面上，基板厚度满足常规的平面度加工要求，安装时只需在接触面涂覆均匀的导热硅脂即可保证接触热阻处于合理范围；翅片的外径尺寸经过匹配设计，在常规自然对流工况下，翅片的径厚比能够保证翅片效率处于较高区间，不会出现翅片末端温度与根部温差过大导致的换热面积浪费，整个结构的总高度控制在小型传感设备的内部安装空间允许范围内，不会与周边的电路元件、结构壳体产生干涉。从热性能分析的结果来看，温度场分布呈现明显的梯度特征，基板位置因为直接接触热源温度最高，沿着翅片高度方向温度逐步降低，不同位置的翅片因为处于阵列中的位置不同，

　　表面换热系数存在细微差异，处于阵列边缘的翅片因为周围气流扰动更充分，换热效率略高于阵列中心位置的翅片，这一分布特征也为后续的结构优化提供了方向，比如可以适当调整中心区域翅片的间距或者直径，进一步均衡整个阵列的散热能力，在不增加整体重量和体积的前提下提升整体散热效率。在实际选型应用中，这类柱翅散热结构不需要额外配置风扇等主动散热部件，完全依靠自然对流即可满足常规功率等级的传感元件散热需求，能够有效降低设备的运行噪音和故障率，减少主动散热部件带来的额外功耗和维护成本，尤其适合对可靠性要求较高、长期无人值守的工业现场传感检测设备使用。结构建模过程中对每一处连接细节都做了还原，包括翅片与基板的连接过渡、基板底部的安装支脚结构，能够直接导入热仿真软件完成网格划分和边界条件设置，不需要额外做几何清理，可直接用于不同工况下的热性能验证，也可以根据具体的安装空间要求快速调整翅片高度、阵列间距、基板尺寸等参数，快速衍生出适配不同功率等级、不同安装空间的散热结构方案。
