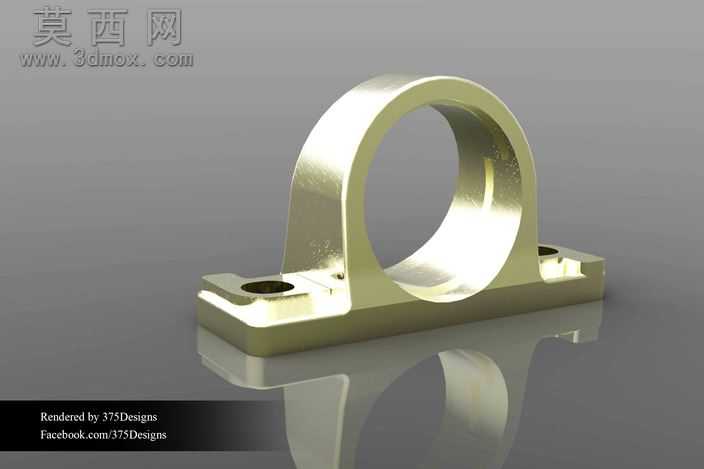

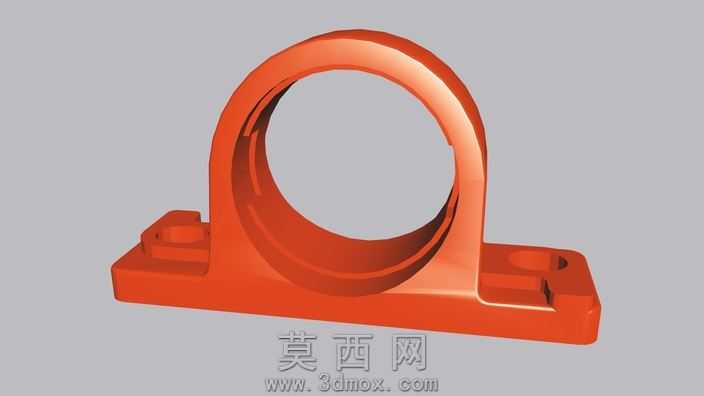

本作品为立式带座轴承支撑结构,采用三维参数化建模方式完成整体设计,建模过程中严格遵循机械零件设计的公差配合规范,对各部分结构尺寸进行精准约束。首先从底座结构开始搭建,底座设计为对称式矩形安装平台,两侧预留沉头安装孔位,孔位间距符合通用安装标准,可直接适配常规设备的安装基面,底座边缘做了圆角过渡处理,避免应力集中同时提升外观质感。中部的支撑立臂与底座采用一体化建模逻辑,保证结构连接强度,立臂采用渐变厚度设计,靠近底座区域厚度更大,向上承接轴承安装环的区域做平滑过渡,兼顾轻量化与结构刚性。上部的轴承安装环为整圆式抱合结构,环体内壁设计有定位卡槽,用于配套轴承的轴向限位,防止轴承运转过程中出现窜动问题,环体与立臂的连接区域做了圆弧加强处理,分散承载时的应力。材质渲染阶段选用了工业常用的铸钢橙红色涂装效果,表面设置哑光金属质感,还原真实工业零件的表面肌理,渲染时调整了环境光与反射参数,清晰呈现各结构的棱边过渡与曲面弧度。设计过程中重点考量了零件的装配适配性,安装孔的沉头深度、轴承环的内径公差、底座的平面度都做了参数化定义,可直接导出用于工程图生成与后续加工参考,整体结构无冗余设计,在满足承载需求的前提下尽可能压缩了零件体积,适配多数轻载传动场景的轴承支撑需求,结构对称度高,安装便捷,可有效降低装配调试的时间成本。
