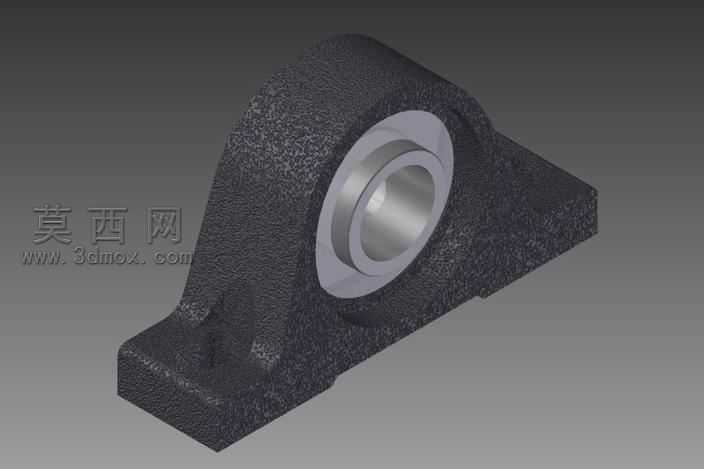

立式带座外球面轴承安装固定座结构

本作品为立式剖分式带座轴承的三维参数化建模成果，建模过程严格遵循机械设计手册中带座轴承座的通用尺寸规范，以Autodesk Inventor为核心建模工具完成全参数化特征搭建。建模初期先梳理轴承座的功能逻辑：作为滚动轴承的配套支撑构件，需要同时实现轴承外圈的径向定位、轴向限位，以及自身与安装基面的可靠固定，因此建模顺序从安装底座开始逐步向上搭建。首先绘制底座的二维草图，精准定位两个安装螺栓孔的中心距、底座的长宽轮廓与安装面的平面度基准，通过拉伸特征生成底座实体，对底座与安装基面接触的底面做平面度约束，螺栓孔采用沉孔结构设计，适配六角头螺栓的沉头安装需求，避免螺栓头突出影响安装贴合度。随后向上构建支撑立臂结构，立臂与底座的衔接处做渐变圆弧过渡处理，通过大半径圆角特征消除应力集中隐患，这一设计完全匹配铸造类轴承座的工艺要求，避免铸件冷却过程中在转角处产生缩孔、裂纹缺陷。立臂上方的轴承容纳腔采用同轴回转特征构建，先绘制包含轴承外圈配合面、密封槽、定位挡边的回转截面，通过旋转特征生成完整的腔体结构，腔体的内径尺寸严格匹配对应型号外球面轴承的外圈公差带，保证装配后轴承可实现适度的调心功能，同时设置轴向定位挡边限制轴承的轴向窜动。材质与渲染环节，针对轴承座常用的灰铸铁HT200材质做专属材质调配，基础材质选用铸铁材质球，调整表面粗糙度参数至Ra6.3的铸造表面等级，添加细微的铸造颗粒纹理与不均匀的哑光质感，还原铸铁件未经二次机加工的原始表面状态；与之配合的轴承外圈部分采用轴承钢材质，调整金属高光与反射参数，呈现淬硬钢件的细腻金属光泽，与铸铁座的粗糙哑光表面形成清晰的材质区分。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出轴承座的整体轮廓与立臂的曲面过渡，辅助光源从侧方补光消除暗部死黑，背光源勾勒实体边缘提升立体感，背景选用中性渐变灰色，避免背景干扰模型本身的结构展示。结构设计上充分考虑实际使用需求，底座的安装面预留了足够的支撑宽度，保证设备运行过程中支撑稳定性，立臂的厚度经过力学模拟校核，可承受对应轴承额定载荷下的径向力与小幅轴向冲击力，腔体两侧预留的密封件安装位可适配毡圈密封或橡胶密封圈，防止粉尘、切削液等杂质进入轴承内部，延长轴承的整体使用寿命。整个建模过程所有特征均保留完整参数，可通过修改核心尺寸参数快速适配不同内径规格的轴承，生成同系列不同型号的轴承座模型，大幅提升同类零件的设计复用效率。
