老式米勒款焊接送丝机构三维数模

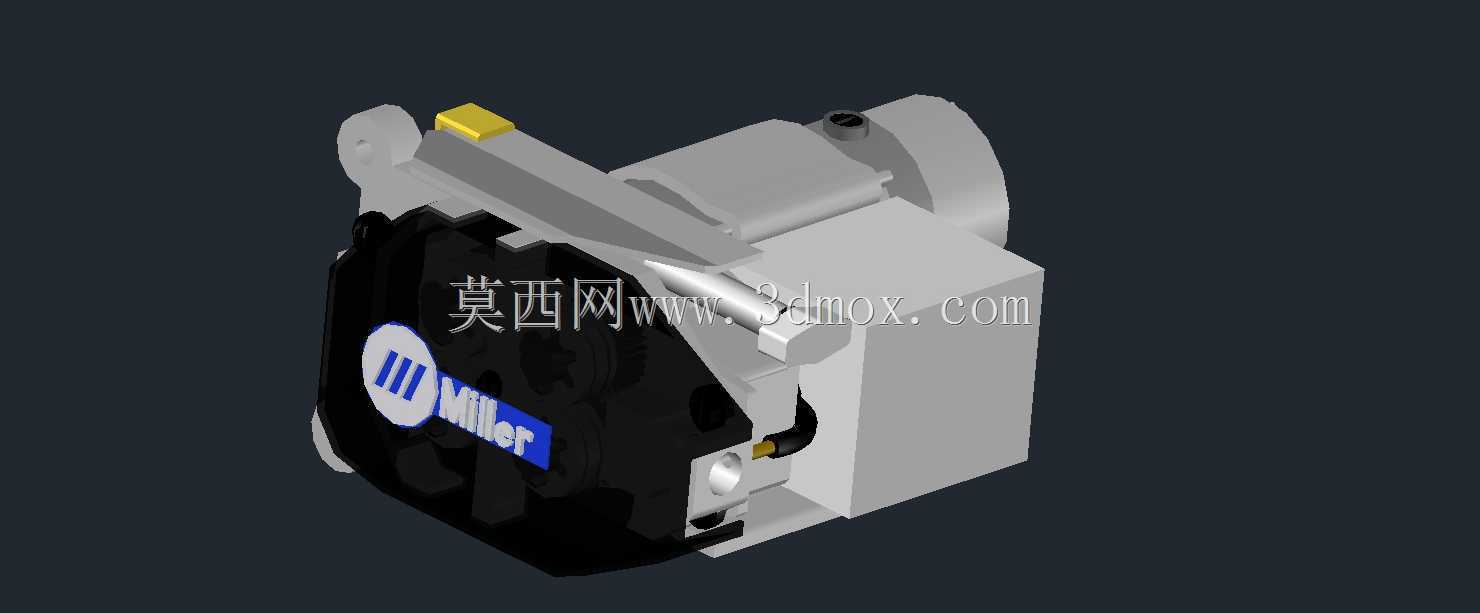

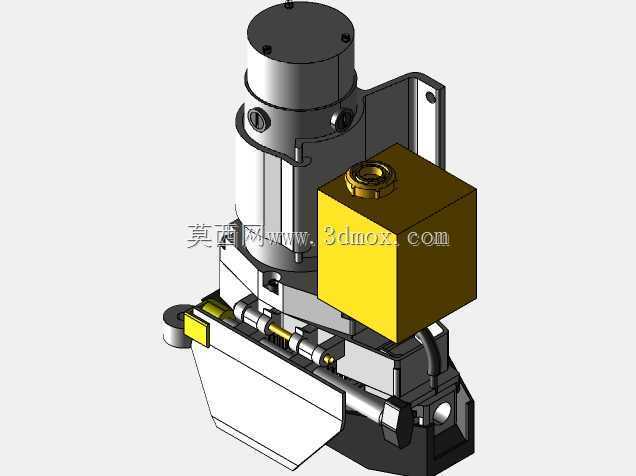

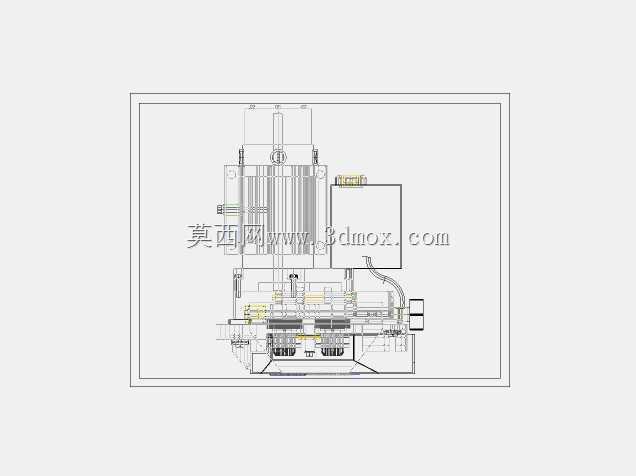

在车间焊接工位的配套设备选型里，送丝机是气体保护焊作业中直接影响送丝稳定性、焊缝成型质量的核心辅件，这款老式米勒送丝机构的三维数模，完整还原了传统推丝式送丝装置的结构布局，可作为焊接设备改造、送丝机构逆向设计、工位布局仿真的参考依据。从实际应用场景来看，这类推丝式送丝机通常配套MIG/MAG气体保护焊机使用，安装在焊机主机旁或者焊接操作机的侧装支架上，通过送丝软管连接焊枪，将成盘的焊丝以稳定的速度推送至焊枪导电嘴位置，适配碳钢、不锈钢等实芯焊丝的连续送进作业，在钢结构制造、五金件焊接、工程机械零部件加工等场景中应用广泛。该送丝机构的驱动辊与齿轮传动组件全部布置在端盖内侧，这种内置式传动布局可以有效隔绝焊接飞溅、车间粉尘对传动啮合面的侵入，减少日常维护的频次，端盖采用快拆式结构设计，日常更换送丝辊、清理卡丝故障时无需完全拆解机体，能大幅缩短工位停机维护的时间。从结构设计思路来看，机体采用压铸铝壳体作为主体承载结构，既可以保证安装面的平面度要求，控制整机重量，也能为内部的传动组件、压丝调节机构提供足够的刚性支撑，避免送丝过程中因壳体形变导致送丝辊压力不均、送丝速度波动的问题；压丝臂采用杠杆式压紧结构，可根据不同直径的焊丝调整压紧力，既避免压力过大导致焊丝变形刮屑，也防止压力过小出现送丝打滑的问题，压丝臂上的黄色标识块为压紧状态指示位，方便操作人员快速确认压丝臂是否锁止到位。从安装边界来看，该送丝机的安装定位孔布置在壳体后侧的凸台上，安装时需要预留出端盖侧的操作空间，用于更换焊丝盘、调整送丝参数，同时要注意送丝软管接口的朝向，避免送丝软管弯折半径过小导致送丝阻力增大；机体侧面的电气接口用于连接焊机主机的控制线缆，实现送丝速度调节、焊枪开关信号传输的功能，建模时完整还原了接口的位置与尺寸，可直接用于焊接工位的管线布局干涉检查。数模的外形结构完全复刻了老式米勒送丝机的实体特征，包括壳体的加强筋布局、品牌标识位、调节旋钮的位置都做了精准还原，结构工程师在做同类送丝机改型设计时，可以直接参考其传动布局、安装尺寸，也可以将其导入焊接工位的整体仿真场景中，验证设备布局的合理性，提前排查安装、操作、维护过程中可能出现的干涉问题。
