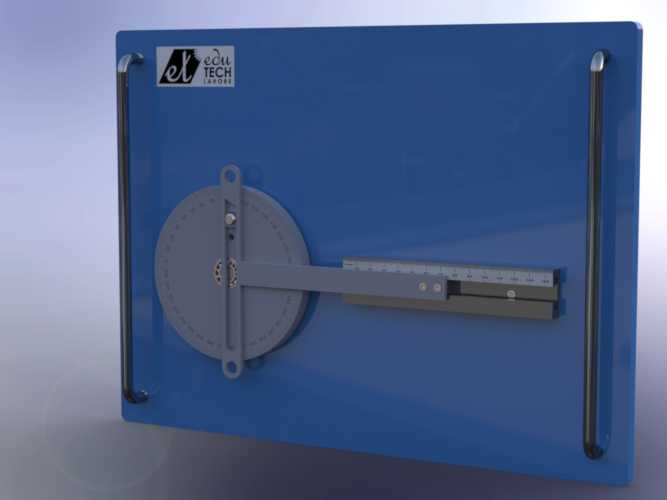

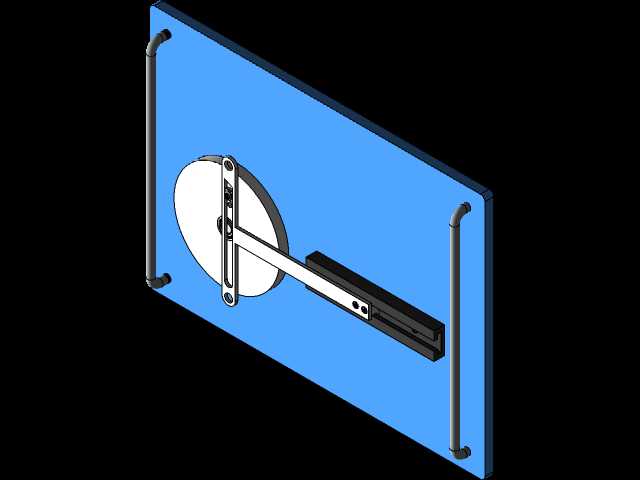

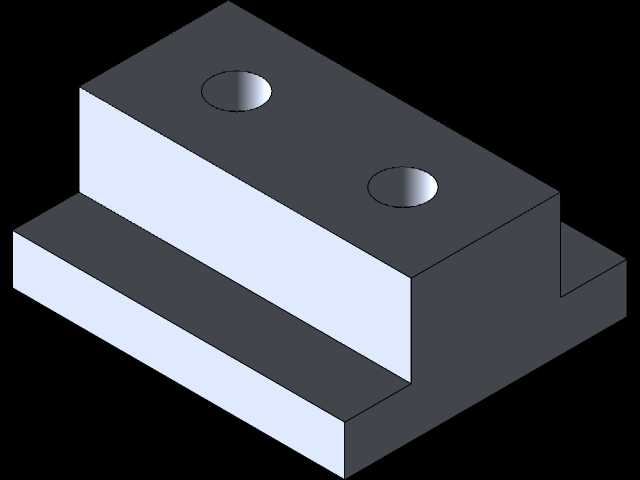

  这套曲柄滑块开槽连杆结构,核心是实现旋转运动与直线往复运动的精准转换,在自动化送料机构、小型冲压设备、教学演示台架上都有广泛的应用场景。从实际使用需求出发,设计时首先要考虑运动过程的无卡滞特性,圆盘端的曲柄销与开槽连杆的槽道配合间隙需要控制在合理范围,既要避免间隙过大带来的运动回程误差,也要防止间隙过小导致运动过程中出现咬死、磨损加剧的问题。整套机构安装在一体化的安装基板上,基板两侧设置的握持杆件方便台架的搬运与位置调整,基板表面做了平整处理,所有运动部件的安装基准面都与基板保持平行,避免安装偏差带来的运动别劲问题。曲柄部分采用圆盘式结构,相比偏心轴式的曲柄,圆盘结构能够提供更大的安装调节空间,

  曲柄销的固定位置可以根据需要的滑块行程进行调整,当需要不同行程输出时,只需调整曲柄销在圆盘径向槽内的固定位置即可,无需更换整套曲柄零件,适配不同工况下的行程需求。开槽连杆的槽道做了加长设计,能够覆盖曲柄旋转全周期内的销位移动轨迹,槽道内壁的粗糙度需要控制在合理范围,降低长期往复运动带来的磨损,连杆与滑块的连接采用铰接结构,铰接点设置自润滑衬套,减少日常维护的频次。滑块部分采用双导轨导向结构,导向面与滑块的配合长度足够,避免滑块在往复运动过程中出现偏转、卡滞,导轨的安装基准与曲柄的旋转中心保持严格的垂直关系,保证滑块运动方向与曲柄旋转平面平行,减少运动过程中的侧向力。从安装边界来看,

  整套机构的外轮廓尺寸适配常规教学台架与小型设备的安装空间,基板上预留的固定孔位可以直接通过螺栓固定在设备机架或者演示台面上,不需要额外制作转接安装板。在实际选型应用时,需要根据输出端的负载大小调整曲柄销的直径、连杆的截面厚度以及滑块导向的配合长度,当负载较大时,可以在槽道内加装耐磨衬条,延长机构的整体使用寿命。运动特性上,当曲柄做匀速圆周运动时,滑块的往复运动速度按照正弦规律变化,在行程两端位置速度为零,中间位置速度达到峰值,这种运动特性刚好适配很多需要慢进快退或者匀速进给的工位需求,比如小型工件的推送、工位间的短距离移载,都可以通过调整曲柄的转速来匹配生产线的节拍。设计建模过程中,需要重点校验曲柄旋转一周过程中,连杆与曲柄、

  滑块与导轨之间是否存在运动干涉,尤其是曲柄销运动到靠近滑块侧的极限位置时,要保证连杆端部不会与滑块安装座发生碰撞,同时槽道的长度要留够余量,避免曲柄销脱出槽道。整套机构的零件加工工艺性较好,圆盘、连杆、滑块都可以采用常规的铣削、钻孔工艺完成加工,不需要特殊的加工设备,适合小批量制作或者教学实训中的零件加工练习。在装配环节,需要先将曲柄组件固定在基板上,保证曲柄旋转灵活无轴向窜动,之后安装导轨与滑块,调整导轨的平行度,再将开槽连杆分别与曲柄销、滑块铰接,手动盘动曲柄检查全行程运动是否顺畅,最后再紧固所有连接螺栓。日常使用过程中,只需要定期在铰接点和槽道配合面添加少量润滑脂,就可以保证机构长期稳定运行,不需要复杂的维护操作。对于教学场景来说,这套机构可以直观展示曲柄滑块的运动原理,开槽的结构形式也能让观察者清晰看到曲柄销在槽内的相对滑动过程,帮助理解运动转换的内在逻辑,相比封闭结构的曲柄滑块机构,演示效果更加直观。
