双轴十字块式万向传动连接结构

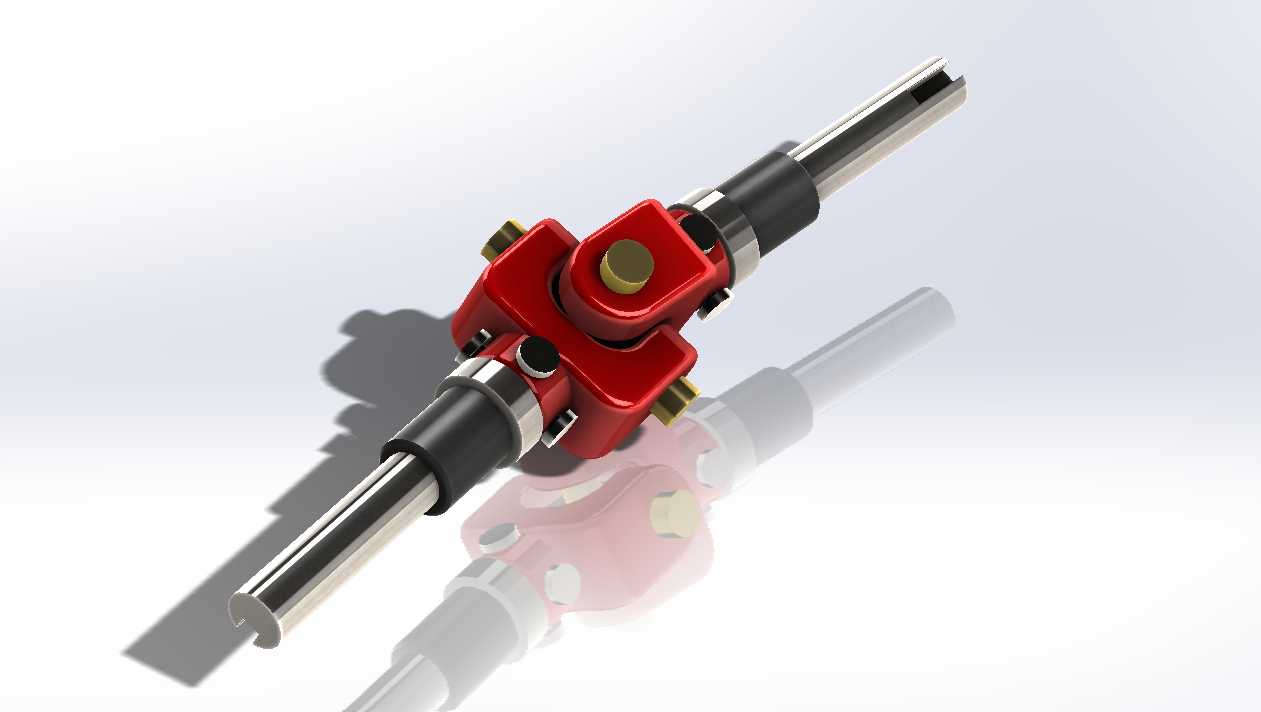

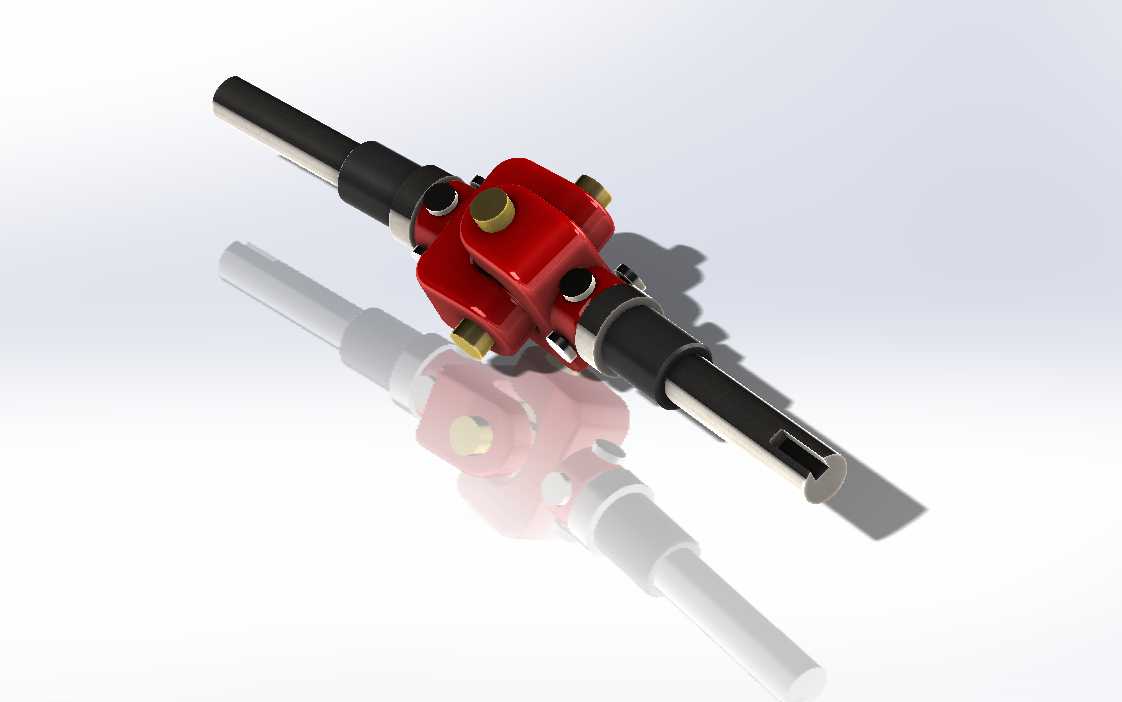

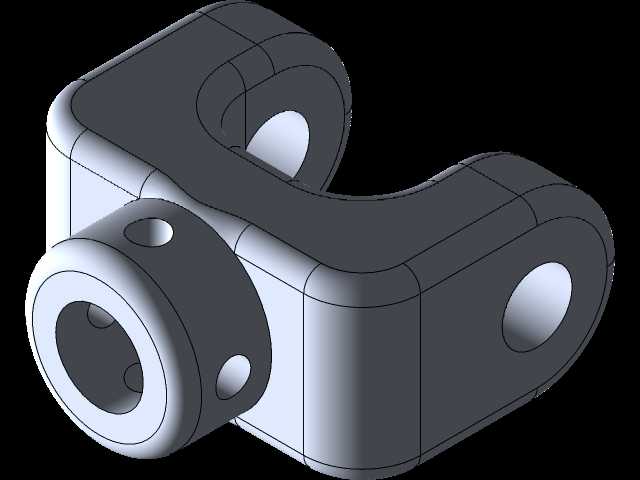

　　在各类需要轴线偏角补偿的机械传动链路里，这类十字块式万向连接结构是解决不同轴系间动力传递的核心部件，区别于刚性联轴器无法补偿安装误差、轴线偏斜的缺陷，该结构可在两连接轴存在一定角度偏差的工况下持续稳定传递扭矩，广泛应用在机床进给传动链、农用机械动力输出轴、汽车转向操纵机构、轻工设备输送线动力端等场景中。从结构设计逻辑来看，该万向节采用十字滑块式的核心传动结构，中间红色的十字连接块作为扭矩传递的核心载体，两侧分别与两端轴头的叉形结构配合，通过十字销的铰接实现角度偏转补偿，两端伸出的光轴段可直接与配套的带座轴承、传动轮或者待驱动轴系对接，轴端的扁位结构设计是为了与传动轮毂的键槽或者紧定螺钉配合，避免扭矩传递过程中出现轴与轮毂的相对滑动，

　　保证传动的可靠性。在实际安装边界设计上，该结构的整体径向尺寸控制在适配中小功率传动的区间，两端轴的直径公差按照h7级的配合精度设计，可直接与标准深沟球轴承的内孔配合，十字铰接处的配合间隙控制在0.02-0.05mm之间，既保证偏转过程中无卡滞，又避免间隙过大导致传动回程误差超差，影响传动精度。从功能特性层面分析，该万向节可实现两轴夹角最大15度范围内的持续动力传递，相比单十字轴万向节存在的传动不等速性，若在传动链路中配对使用两个该结构的万向节，通过合理布置中间轴的相位，可实现输入轴与输出轴的等速传动，满足对传动转速稳定性有要求的工况。设计过程中，中间十字块采用了分体式的装配结构，十字销与叉形耳座之间预留了润滑脂存储腔，

　　可在定期维护时加注润滑脂，降低铰接面的磨损，延长部件的使用寿命，两端轴与叉形连接座采用过盈配合加骑缝销的固定方式，可承受中等冲击载荷下的扭矩传递，避免大负载下轴与叉座出现松脱。在实际选型应用中，需要注意该结构的额定扭矩匹配，不可超负载使用，同时安装时要保证两端轴的偏角在允许范围内，若偏角过大会导致铰接处的接触应力急剧上升，加速磨损甚至出现销断裂的失效情况，轴段的伸出长度可根据实际安装空间进行适配调整，模型中预留的轴段长度为常规通用尺寸，设计人员可根据自身设备的安装距需求对轴段长度进行参数化修改，无需改动核心的十字铰接结构即可快速适配不同的安装场景。该结构的外形设计充分考虑了加工工艺性，所有的金属切削面均采用常规的车削、

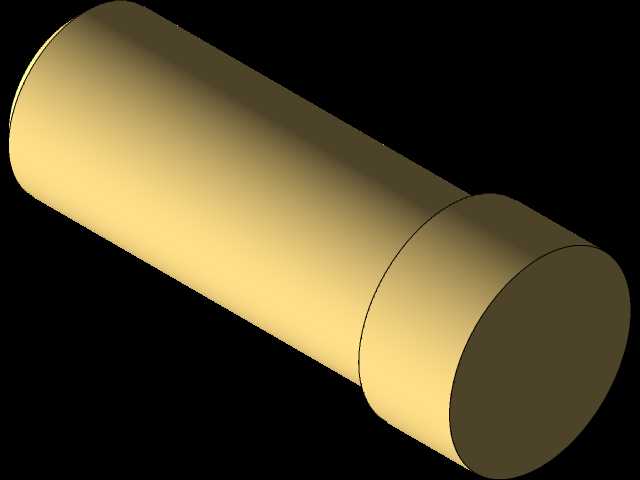

　　铣削工艺即可完成加工，无需特殊的定制刀具，十字销采用标准圆柱销即可实现装配，降低了零件的加工成本与采购难度，适合中小批量的设备配套使用。在传动效率层面，该结构在正常润滑、额定负载、允许偏角范围内的传动效率可达95%以上，相比柔性联轴器，其不存在弹性元件老化失效的问题，可在温度范围更宽的工况下使用，无论是常温的车间生产环境，还是户外露天的农用、工程机械设备上，都能保持稳定的传动性能。
