水泥厂水泥磨部生产工段三维布局模型

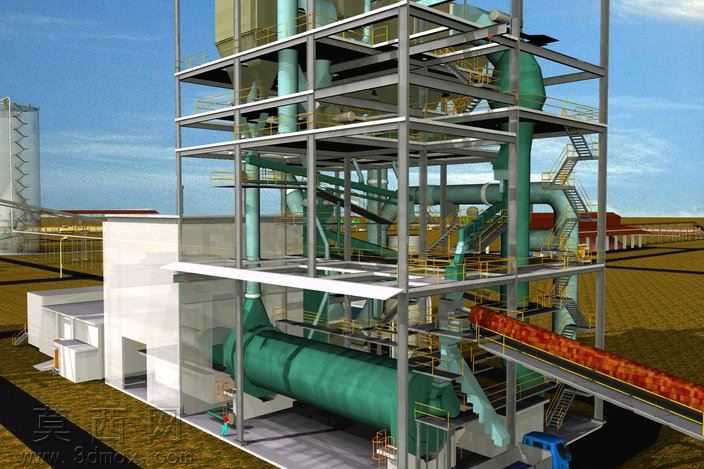

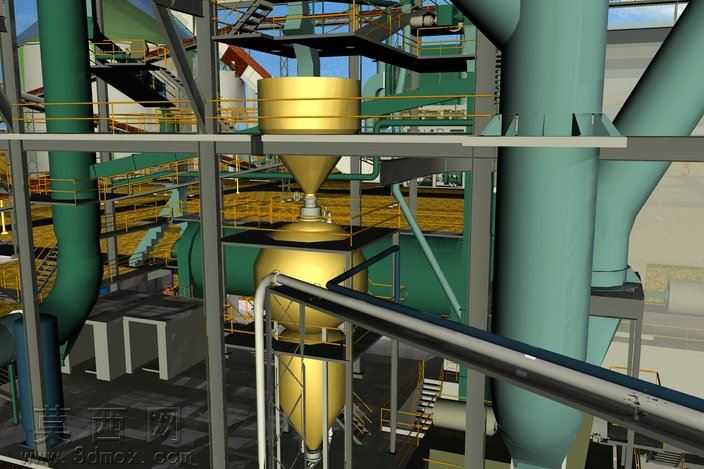

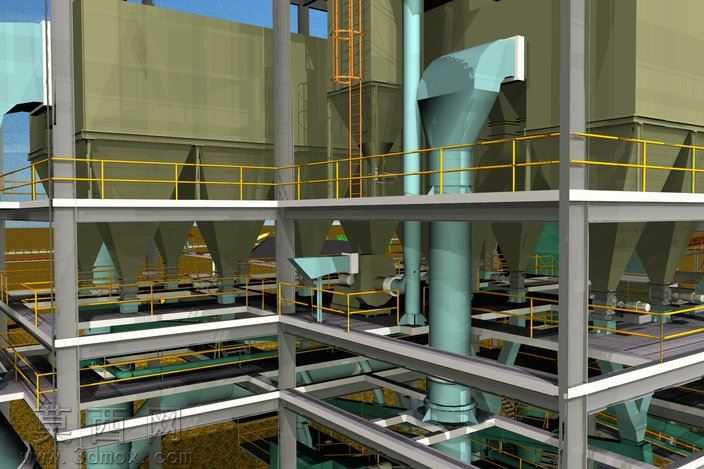

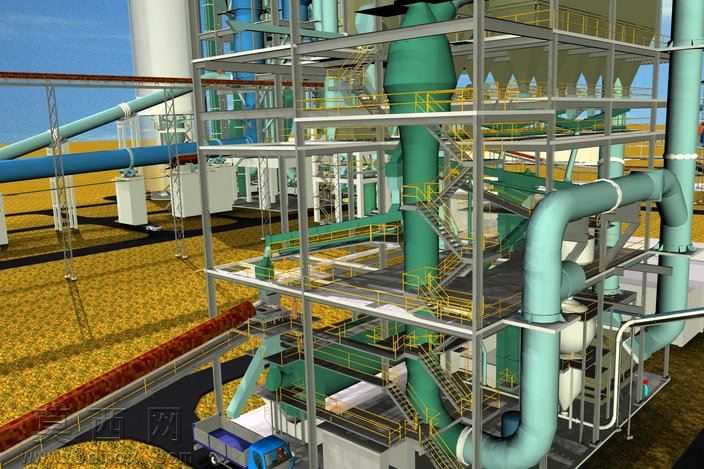

本模型为水泥厂核心生产工段水泥磨部的完整三维布局设计，采用三维建模软件完成全场景1:1比例搭建，还原了水泥磨工段从原料输入到成品输出的全流程生产架构。建模过程中首先梳理了水泥磨生产的工艺逻辑，将整个工段划分为原料输入区、磨料主机区、动力配套区、成品输送区、辅助配套区五大功能模块，逐一完成各模块内设备、建筑、管线的建模搭建。材质渲染上针对不同设备做了差异化处理：磨料主机筒体采用工业哑光绿漆材质还原真实设备涂装，多层钢结构操作平台采用银灰色金属材质并做了轻微做旧处理模拟工业使用痕迹，输送斜槽采用橙红色耐磨涂装，工艺管道根据输送介质不同区分了绿色风管、灰色料管的材质表现，地面采用硬化工业地坪材质，搭配厂区远景的蓝天、堆场元素，让整个场景的真实感大幅提升。结构设计上完整还原了多层钢平台的支撑架构，每层平台的操作空间、爬梯位置、护栏设置都符合工业生产的安全规范，磨主机的进出料接口、选粉机的连接风道、提升机的上下料点位都做了精准对位，确保工艺流向的合理性。设计思路围绕水泥磨工段的实际生产流程展开，将熟料、石膏、混合材的喂料路径，磨内粉磨后的选粉分级流程，成品水泥的输送存储路径都通过模型直观呈现，同时配套搭建了独立的驱动器与压缩机厂房、变电站、空压机房等辅助设施，还原了工段内的管线排布走向，清晰展示了风机负压通风、废气外排、物料转运的完整逻辑，整个模型结构完整、细节丰富，可用于水泥厂工艺教学、生产布局优化、新员工培训等场景，直观呈现水泥磨工段的生产架构与设备布局逻辑。
