户外岗楼警戒哨位建筑结构设计

　　这类岗楼式警戒检查站，核心应用场景集中在厂区周界、仓储园区、边境管控点、施工场地出入口、涉密单位外围等需要高位值守的安防区域，区别于普通地面岗亭，其核心用途是通过抬升值守人员的观察视野，消除围墙、堆放物料、地形起伏带来的视线盲区，实现对管控区域的无死角瞭望，同时为值守人员提供遮风挡雨的固定值守空间，搭配周界围墙形成闭合的安防管控体系。

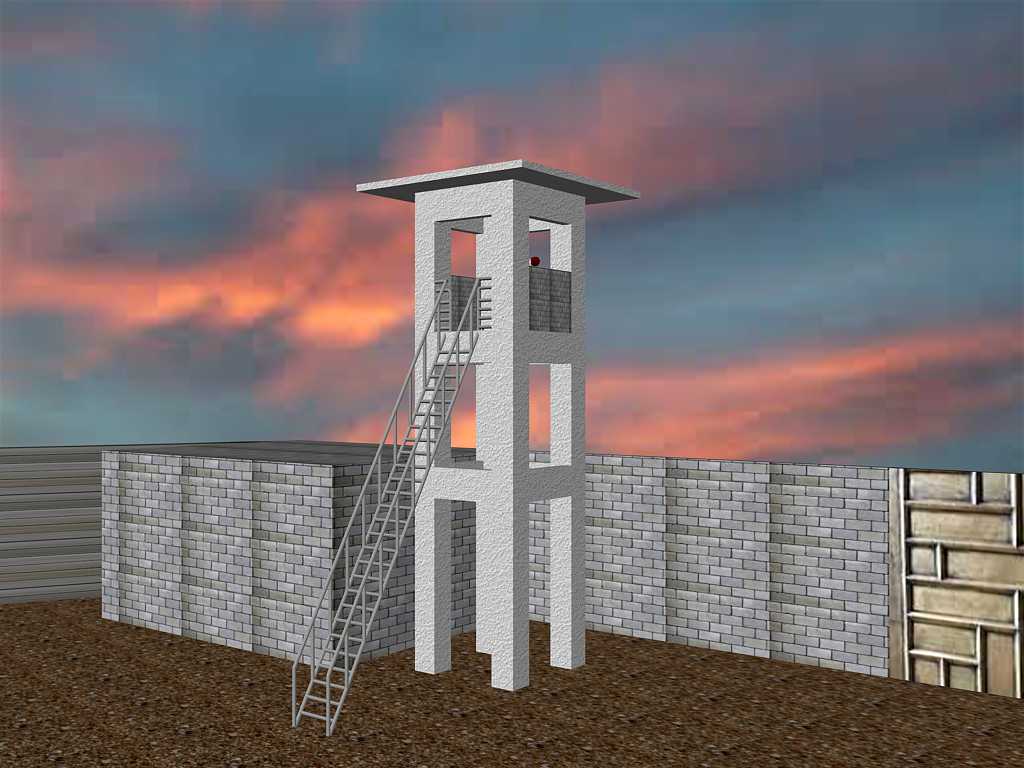

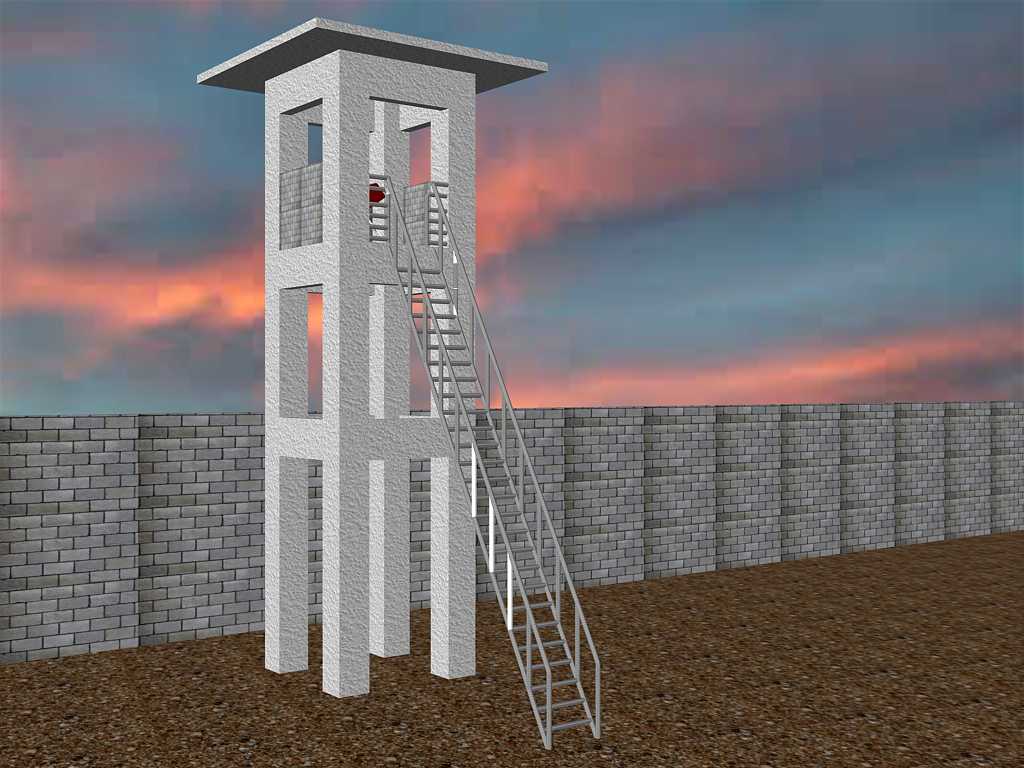

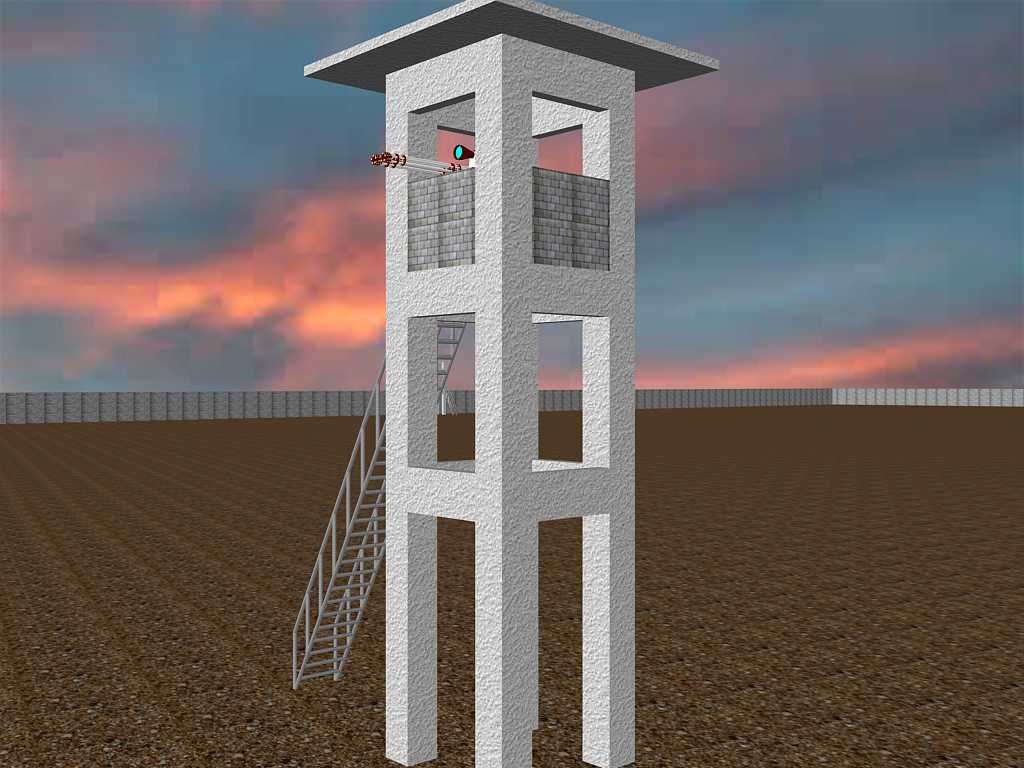

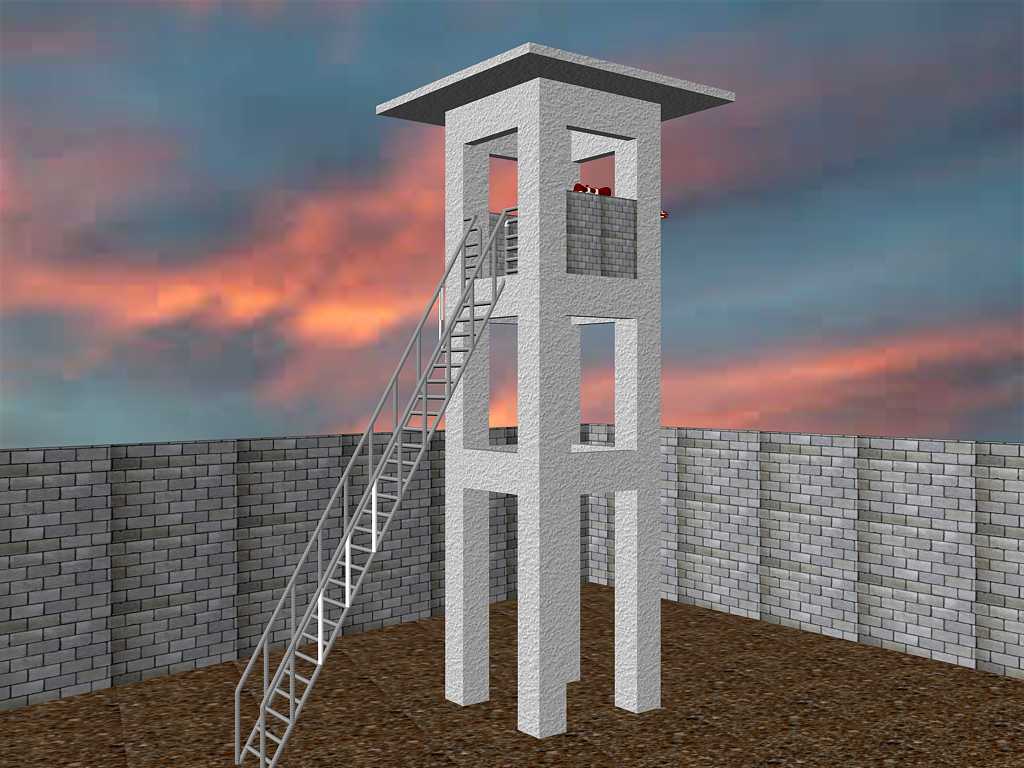

　　从功能特性来看，该结构采用四柱支撑的框架式主体，整体分为三层功能区：底层为架空支撑段，四根等截面矩形立柱直接落地固定，不占用地面通行空间，避免岗楼本体遮挡出入口的人员、车辆通行路径；中层为过渡通行段，外置斜向钢梯直接连通地面与顶层值守平台，梯段采用双侧扶手设计，踏步做防滑处理，适配雨天、霜冻天气下的通行需求，梯段与主体框架采用螺栓连接，方便后期拆装维护；顶层为核心值守区，四周设置1.2米高的实体防护墙，既可以遮挡值守人员的下半身，避免外部直接观察到值守状态，也能起到防冲撞、防抛掷物的防护作用，顶部伸出的悬挑式雨棚覆盖整个顶层平台，可遮挡直射阳光与降雨，雨棚边缘做滴水线设计，避免雨水沿墙面流淌污染主体结构。

　　设计思路上优先考虑结构稳定性与现场适配性，主体框架采用钢筋混凝土材质建模，立柱截面尺寸根据整体高度做等强度设计，按照常规6米总高的岗楼参数，立柱截面取300mm×300mm，内置配筋满足风荷载、雪荷载下的抗弯抗剪要求，四柱之间设置横向连系梁，分别在中层平台、顶层平台位置形成闭合框架，提升整体抗侧移能力，避免大风天气下结构出现晃动。钢梯段采用标准化的工业钢梯参数，踏步宽度280mm、高度150mm，梯段宽度800mm，满足单人携带执勤装备通行的宽度要求，梯段倾斜角度控制在45度以内，降低上下通行的体力消耗。顶层值守平台的净空尺寸为2.4m×2.4m，可同时容纳2名值守人员站立观察，也可放置执勤登记台、通讯设备、应急器械等物品，防护墙厚度取200mm，与主体立柱整浇成型，顶部雨棚悬挑长度600mm，超出顶层平台边缘，避免雨水飘入值守区域。

　　安装边界方面，该结构的落地基础需要做四个独立的混凝土承台，每个承台尺寸为800mm×800mm×600mm，承台预埋地脚螺栓与主体立柱连接，安装位置需要距离周界围墙内侧1.2m以上，保证钢梯的安装空间与人员上下的通行空间，同时岗楼的设置位置需要避开地下管线、高压输电线路的安全距离范围，顶层平台的瞭望高度需要超过周界围墙顶部1.8m以上，确保值守人员的视线可以越过围墙观察到外部区域的情况。建模过程中对结构的连接节点做了细化处理，包括钢梯与主体的连接埋件、立柱与承台的连接节点、防护墙与框架梁的连接构造，所有构件的尺寸都符合民用建筑结构设计的相关规范要求，可直接用于方案展示、施工交底或者安防系统的布局模拟，搭配周边的围墙、地面材质模型，能够完整还原实际场景下的布设效果，方便设计人员校验岗楼的视野覆盖范围、通行路径合理性以及与周边安防设施的匹配度。
