双辊式压延辊组机架装配结构

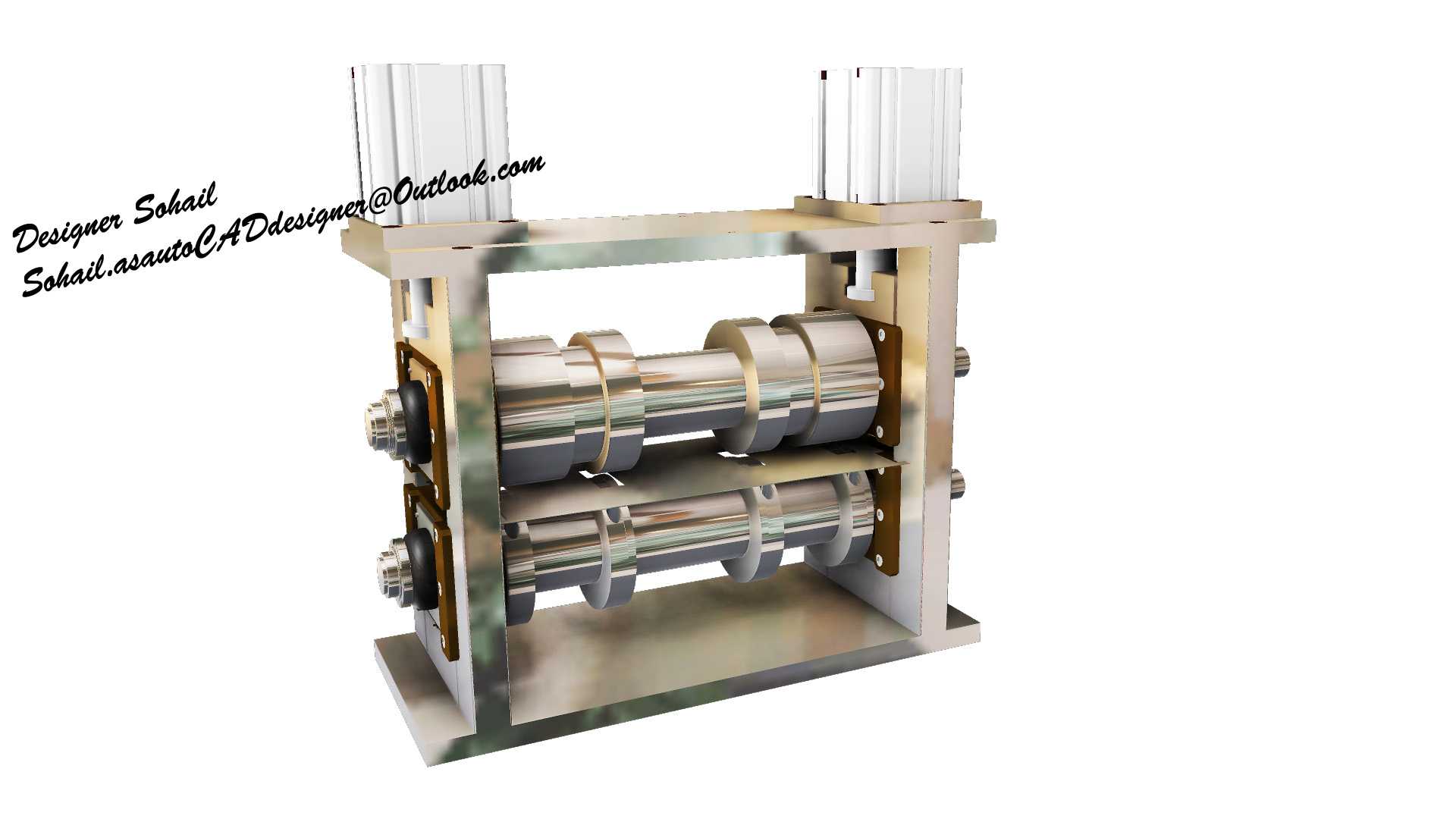

　　这套对辊式压延辊组结构，常见于薄材连续加工生产线的前段工位，适配柔性片材、薄金属带、复合面料等物料的预压、整平、厚度预校准工序，在包装材料加工、小型金属带材分切前置工序、柔性电子基材制备场景中都能见到同原理结构的应用。从结构组成来看，整体采用立式双层对辊布局，上下两根平行布置的压辊通过两端的轴承座固定在两侧立式安装板上，安装板顶部预留了直线导向件的安装位，可适配间隙调节机构的加装需求，通过顶部的调节组件即可实现上下辊间距的精准调整，匹配不同厚度物料的压合需求。

　　设计过程中优先考虑了辊系的同轴度与运行稳定性，每根压辊的轴颈位置都配置了带密封的深沟球轴承，轴承座与侧安装板之间采用定位销加螺栓的双重固定方式，避免长期运行过程中轴承座移位导致辊面平行度超差，辊身采用阶梯式变径设计，不同直径段可对应不同幅宽的物料加工需求，边缘的轴肩结构可对物料运行起到限位作用，减少物料跑偏的概率。两侧的立式安装板采用整块钢板铣削加工而成，安装面的平面度、轴承安装孔的同轴度都经过公差校核，两块安装板之间通过底部的安装底板、中部的横向连接撑杆形成刚性框架，底部底板预留了整机组装的螺栓过孔，可直接固定在生产线的主机架上，不需要额外制作转接安装板。

　　顶部配置的两根直线导向轴，一方面为上辊组的升降调节提供运动导向，保证上辊升降过程中始终与下辊保持平行，避免压合过程中出现两端压力不均的问题，另一方面也可作为压力加载机构的安装基准，可根据工艺需求加装弹簧压合、气缸压合或者丝杆调压组件，适配不同压力等级的压延作业需求。从安装边界来看，整体框架的宽度适配幅宽300mm以内的物料加工需求，整机高度方向预留了足够的调节行程，上下辊的最小闭合间隙可到0.1mm，最大开口间隙可调整至20mm，可覆盖多数薄型物料的压延加工需求。

　　结构设计上充分考虑了维护便捷性，侧安装板上的轴承座安装位采用开口式设计，更换辊组或者维护轴承时不需要完全拆解整个框架，只需要拆卸轴承座的固定螺栓即可将整根辊轴从侧方抽出，大幅缩短设备维护的停机时间。辊身表面采用硬质镀铬处理，表面粗糙度达到Ra0.8以下，既可以避免压合过程中刮伤物料表面，也能提升辊面的耐磨性能，延长易损件的更换周期。框架的所有连接位置都配置了防松垫片，适配生产线连续高速运行的工况，避免长期振动导致连接螺栓松动引发的设备故障。

　　在实际产线适配过程中，该辊组可单独作为整平单元使用，也可多组串联配置形成多道次压延工位，逐次将物料压合至目标厚度，相比单辊大压下量的结构，多组小压下量的配置可更好的消除物料内部应力，减少压合后物料的翘曲变形问题。辊组的动力输入端可根据产线需求配置链轮传动、齿轮传动或者同步带传动结构，侧安装板上预留了传动件的避让空间，不需要额外修改框架结构即可完成动力组件的加装。底部安装底板的螺栓孔采用长圆孔设计，安装时可小范围调整整机的水平位置，降低与前后工位的对中安装难度。
