工业采集切割执行机构三维结构

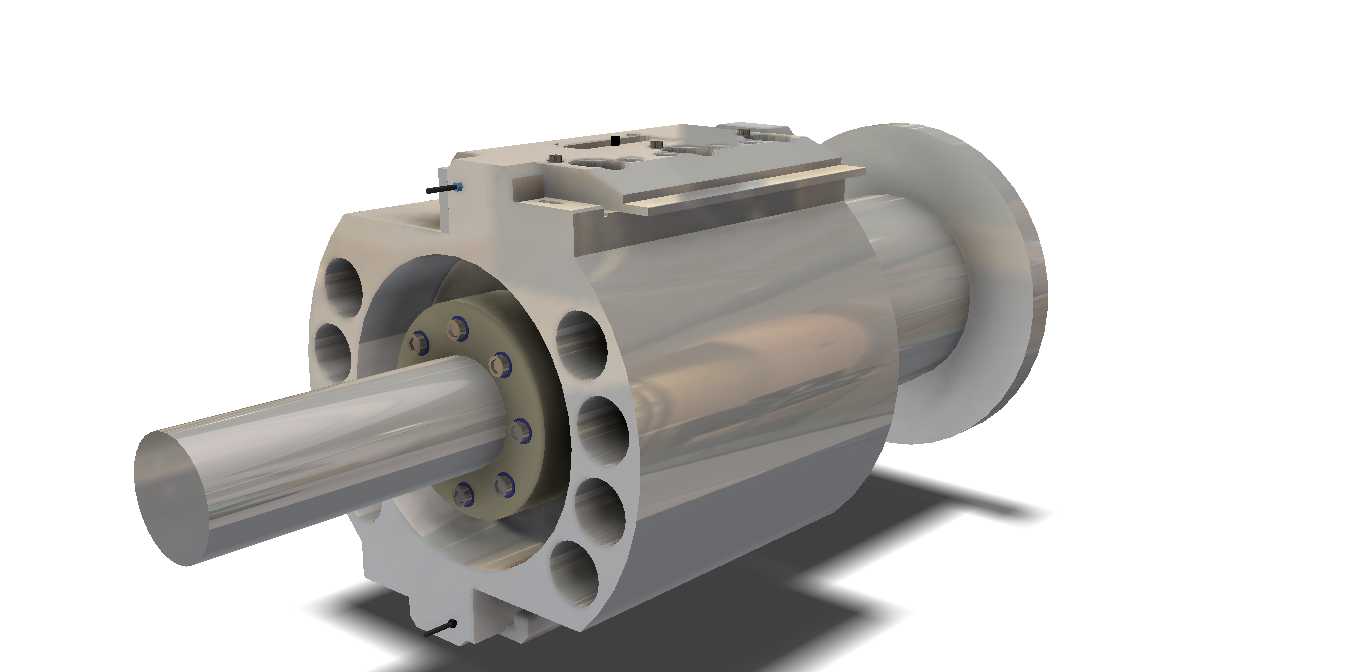

　　在自动化产线的物料分拣、尺寸检测、定长裁切工位，这类集成采集与切割功能的执行部件是衔接传感检测与末端动作的核心单元，区别于独立的裁切刀具或外置检测传感器，该结构将信号采集端与执行切割端做了同轴集成设计，能最大程度压缩检测到动作的响应路径，减少分体式安装带来的位置累积误差，尤其适合薄型金属带材、柔性管材、线束类工件的在线定长加工场景，在3C电子线束加工、包装材料定长裁切、小型五金件冲切前的位置校验工位都有广泛适配空间。从结构布局来看，主体采用筒式承力壳体设计，输出轴端直接集成裁切动刀安装位，轴系采用深沟球轴承做双支点支撑，靠近输出端的轴承座预留了6个圆周均布的安装孔，可直接通过内六角螺栓对接前端的定刀座或工件导向套，

　　壳体尾部的法兰盘做了加厚止口设计，安装时可直接嵌入设备安装板的定位沉孔，无需额外做同轴度调校，能将安装同轴度误差控制在0.02mm以内，避免长期运行出现轴系偏磨、裁切崩口的问题。设计阶段优先考虑了工况适配性，壳体侧面预留的两个快插接口分别对应气路驱动与信号传输通道，区别于传统电动裁切头的布线方式，气路驱动的响应速度可做到10ms以内，能匹配产线最高120次/分钟的裁切节拍，内置的采集模块直接对准输出轴端的工件通过区域，无需额外外置安装支架，可实时采集工件的到位信号、尺寸偏差信号，直接触发切割动作，省去了外置传感器的接线与调校步骤。从安装边界来看，主体最大外径为120mm，输出轴伸出长度为45mm，轴径为20mm，

　　尾部法兰直径为100mm，整体轴向总长控制在180mm以内，安装时仅需在设备面板上开设直径85mm的过孔，通过法兰周向的4个M6螺栓即可完成固定，适配市面上多数小型自动化裁切设备的安装空间，无需对原有设备做大规模结构改造。结构细节上，输出轴与动刀的连接采用平键加锁紧螺母的固定方式，可承受最大15N·m的裁切扭矩，针对不同厚度的工件，可通过调节尾部的限位螺钉调整动刀的行程范围，行程调节区间为0-10mm，调节精度可达0.1mm，能适配0.1-5mm厚度的不同材质工件裁切需求。壳体上的散热槽沿轴向均匀分布，可在连续高频运行时将内部腔体温度控制在45摄氏度以内，避免内置采集模块因温度漂移出现检测误差，同时壳体采用硬质阳极氧化处理，

　　表面硬度可达HV400以上，能适应车间内多粉尘、少量切削液飞溅的恶劣工况，日常维护仅需定期在输出轴的油封位置加注少量润滑脂即可，无需拆解主体结构。在实际选型适配时，可根据产线的裁切节拍、工件材质调整内部的复位弹簧刚度，针对硬度过高的金属带材裁切场景，可更换更大刚度的复位弹簧提升动刀的回程速度，避免带材粘连刀口；针对柔性薄膜类工件，可更换软质聚氨酯压料头，避免裁切时工件出现移位导致的尺寸偏差。该结构的同轴集成设计也大幅减少了设备的整体占用空间，相比传统分体式的传感器加裁切气缸的组合，整体体积缩小了40%以上，重量控制在2.8kg以内，安装调试的工作量可减少60%，尤其适合紧凑型自动化设备的集成使用。建模过程中对所有配合面都做了公差标注，轴承安装位采用H7/k6的过渡配合，输出轴与动刀安装位采用H7/h6的间隙配合，所有安装孔位都做了沉头处理，避免螺栓突出影响周边部件安装，内部的气路通道做了圆角过渡处理，可减少气路压力损失，提升驱动响应速度。
