内燃机核心传动活塞连杆组件结构设计

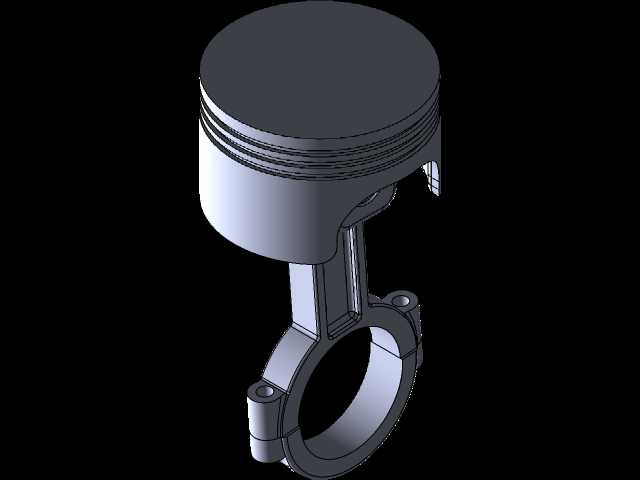

　　在往复式内燃机的动力传递链路中，活塞连杆组件是承接燃烧做功、完成能量转换的核心运动部件，这套三维结构完整还原了量产机型中活塞与连杆的装配关系，可直接用于动力系统的结构教学、运动仿真验证以及同规格机型的改型设计参考。从实际应用场景来看，这类组件广泛适配小排量单缸汽油机、通用动力机械以及小型工程机械的动力单元，日常运行中需要承受燃烧室内最高可达十余兆帕的燃气爆发压力，同时在每分钟数千转的往复运动中完成惯性力的传递，因此结构设计的合理性直接决定了动力单元的运行寿命与输出效率。

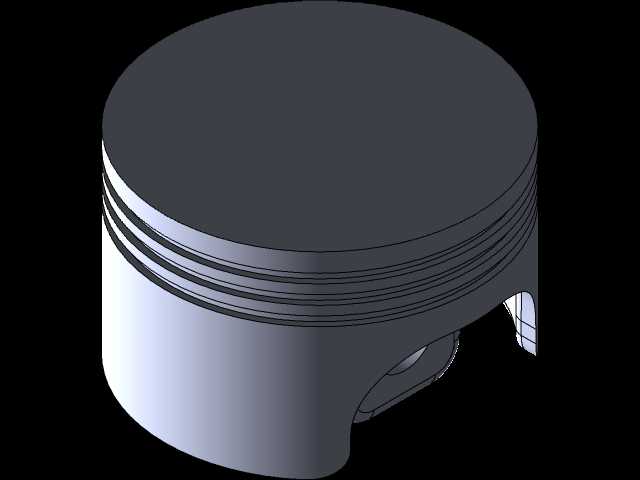

　　从功能特性层面拆解，这套组件的活塞部分采用了典型的三道环槽设计，顶部两道为气环安装位，负责密封燃烧室与曲轴箱之间的压力差，避免高温高压燃气窜入曲轴箱稀释润滑油，最下方的油环槽用于刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。活塞顶部采用平顶设计，加工时预留了合理的燃烧室配合间隙，既能够保证压缩比符合设计要求，也能减少活塞顶面的热应力集中区域，避免长期高温运行下出现顶面开裂的问题。活塞销座部分采用了对称式加强筋结构，与活塞本体一体成型，能够将活塞销传递来的侧向力均匀分散到活塞裙部，减少销座位置的应力集中，适配全浮式活塞销的安装需求，运行过程中活塞销可在销座和连杆小头衬套内自由转动，保证磨损均匀。

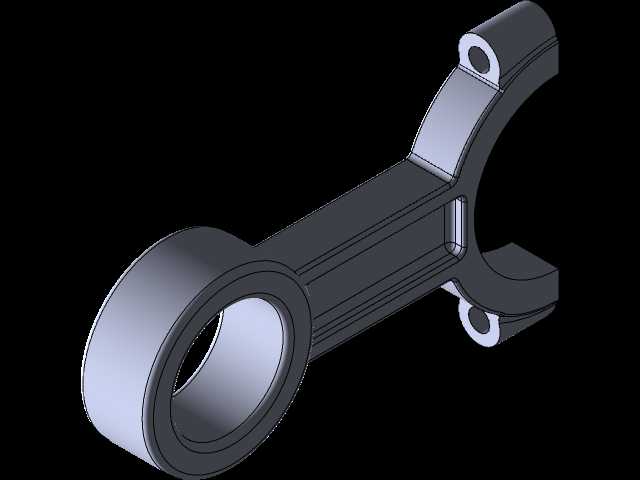

　　连杆部分采用了分体式大头设计，通过两个连杆螺栓将连杆盖与杆身紧固，配合轴瓦安装到曲轴曲柄销上，杆身采用工字形截面结构，在保证足够的抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力。连杆小头端预留了衬套安装位，与活塞销配合完成铰接，大小头之间的过渡区域做了大圆弧过渡处理，避免应力集中导致的连杆断裂故障。整套组件的装配关系完全符合实际量产工艺要求，活塞销与销座、连杆小头的配合间隙，连杆大头与曲柄销的配合公差都在模型中做了合理预留，导入仿真软件后可直接添加运动副完成曲柄连杆机构的运动学仿真，验证活塞上下止点位置、连杆摆角范围以及运动过程中是否存在干涉问题。

　　从安装边界来看，这套活塞组件的外径适配常规小缸径内燃机的气缸尺寸，活塞裙部设计有合理的椭圆度修正量，冷态装配时裙部与气缸壁之间预留了符合热膨胀要求的配合间隙，避免热机状态下活塞膨胀卡滞在气缸内。连杆大头的开合尺寸满足曲轴装配的工艺要求，拆分连杆盖后可顺利完成与曲轴的装配，连杆螺栓的安装孔位置、深度都符合通用紧固件的安装规范，不需要额外修改即可适配标准强度等级的连杆螺栓。在实际设计改型过程中，设计人员可基于这套基础模型调整活塞压缩高度、环槽位置、连杆中心距等参数，快速衍生出适配不同排量、不同压缩比要求的活塞连杆组件，大幅缩短前期结构设计的周期，也可作为教学案例帮助初学者理解曲柄连杆机构的运动原理与装配逻辑，掌握内燃机核心运动部件的设计要点。
