带轮式转换结构的六足抓取蜘蛛机器人

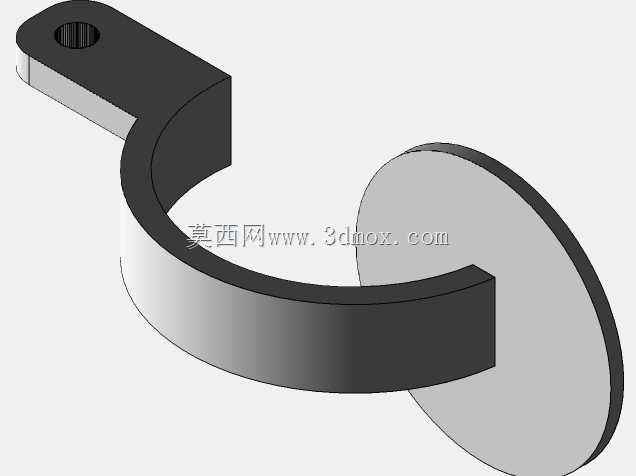

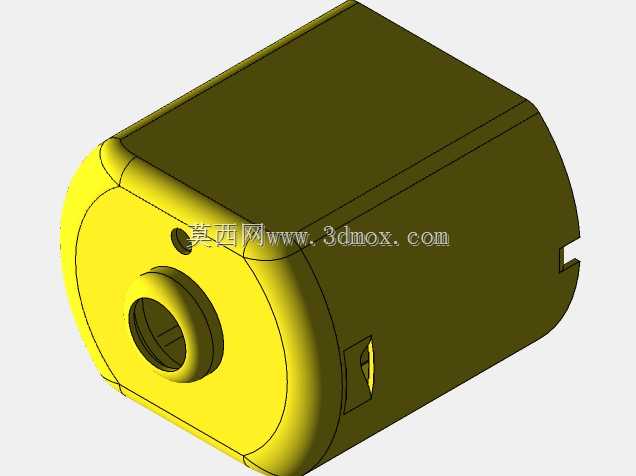

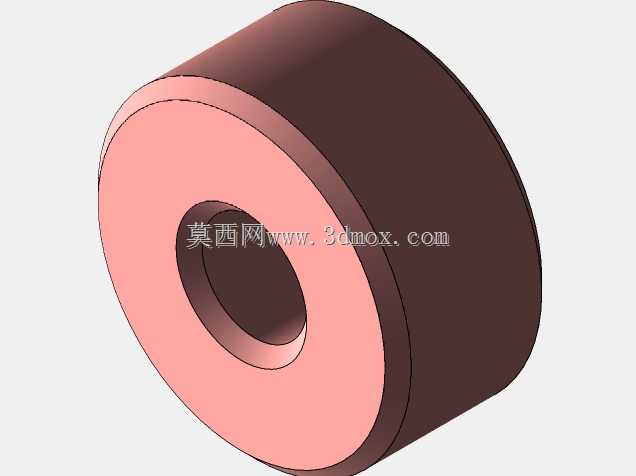

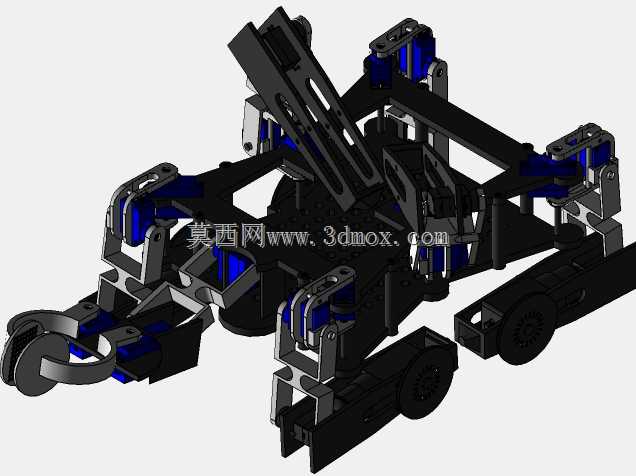

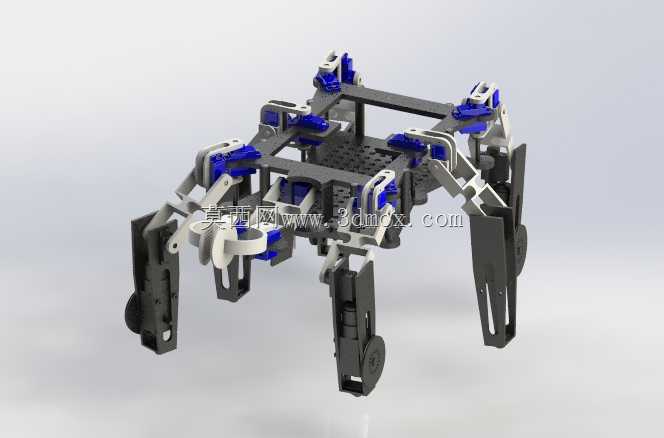

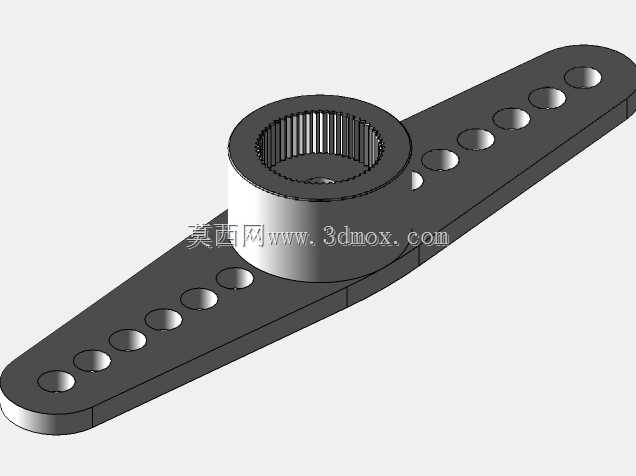

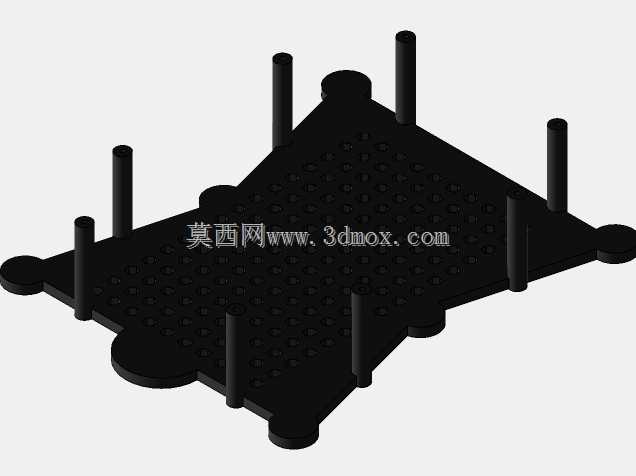

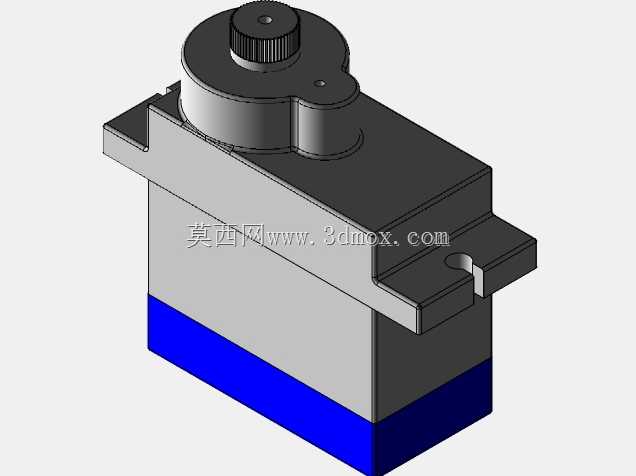

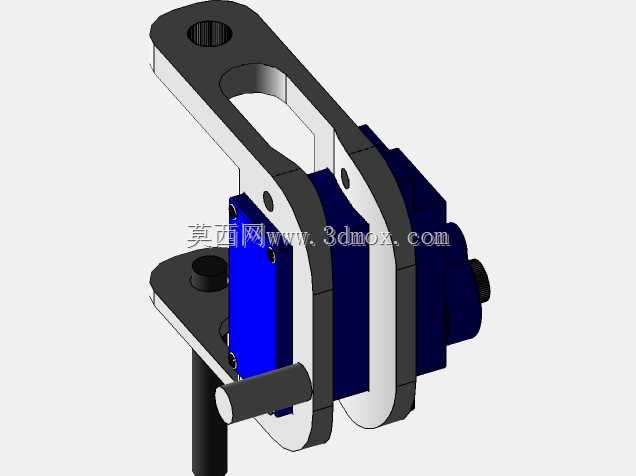

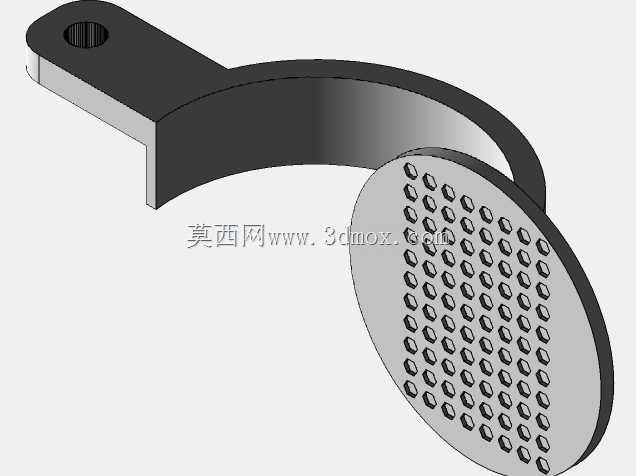

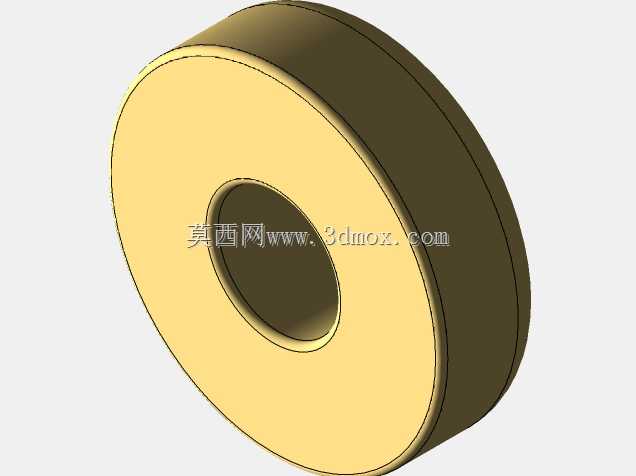

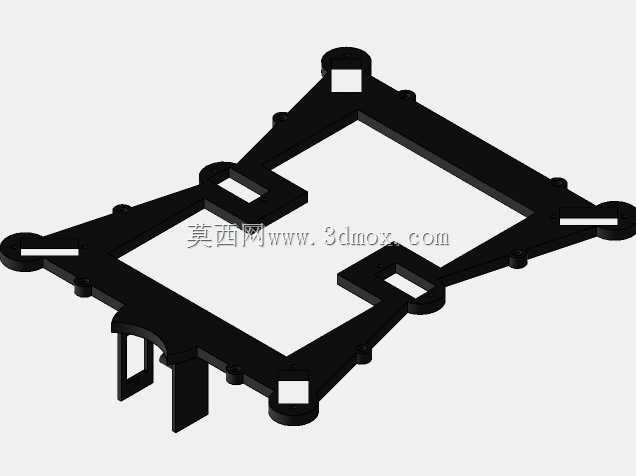

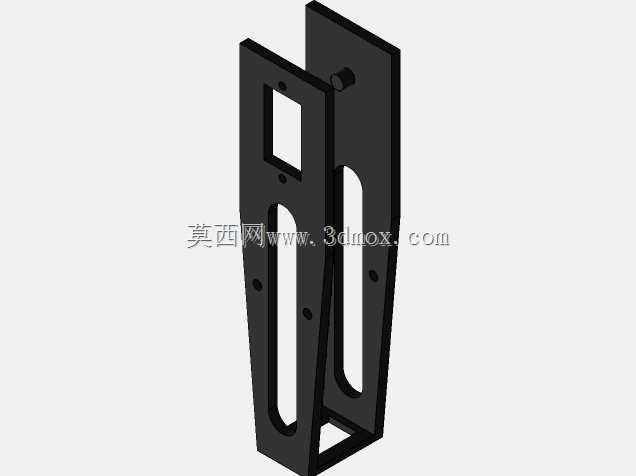

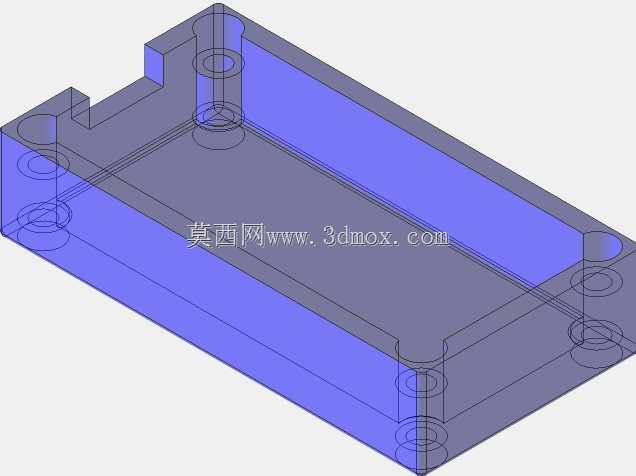

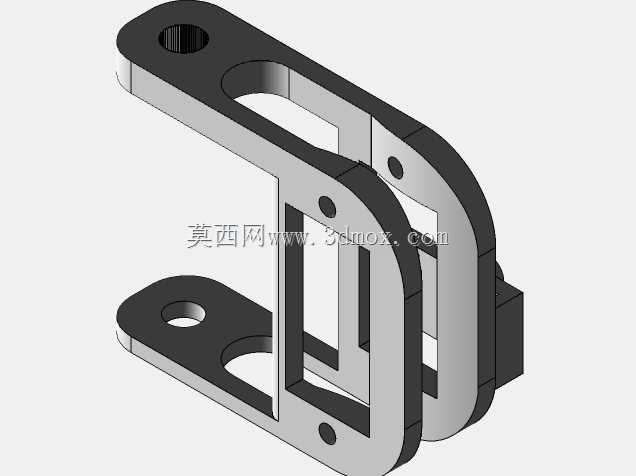

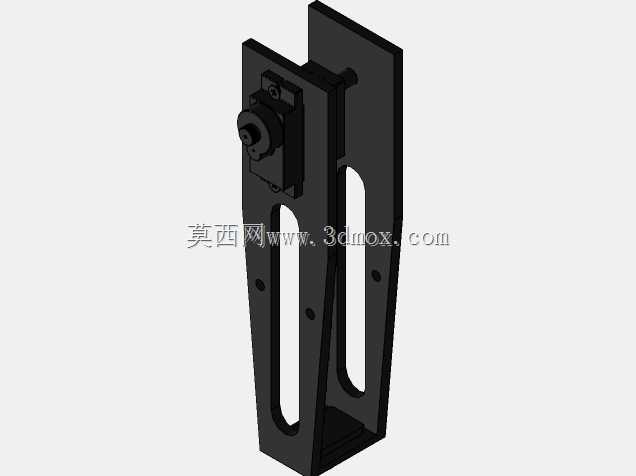

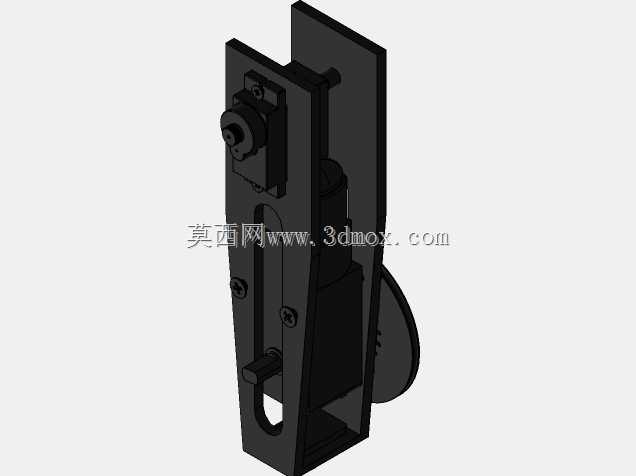

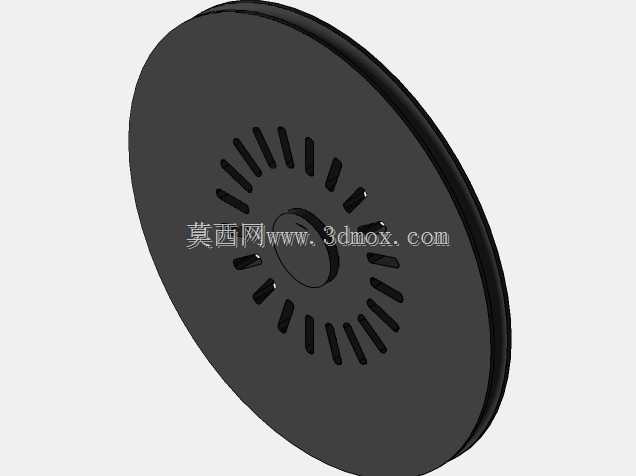

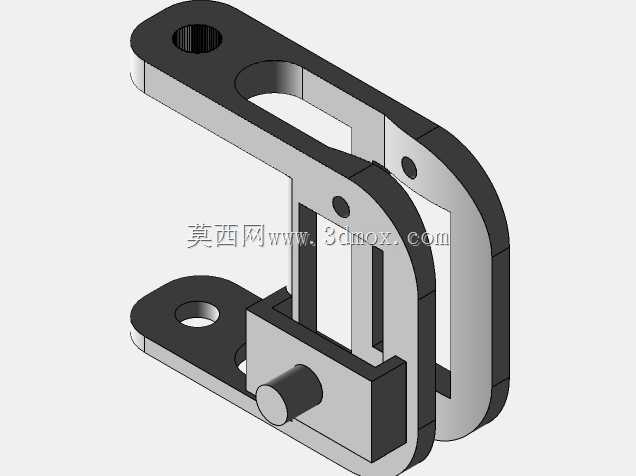

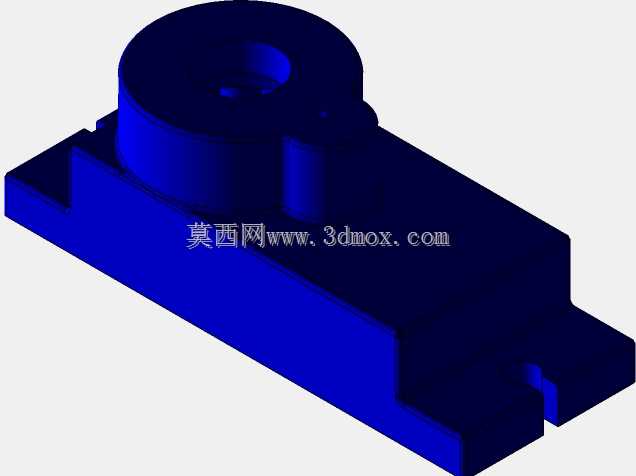

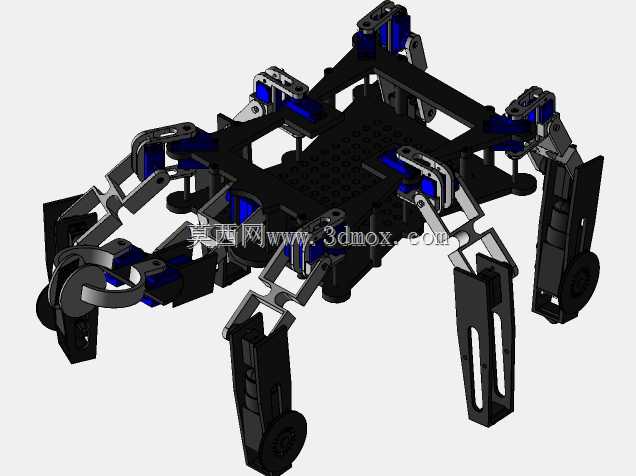

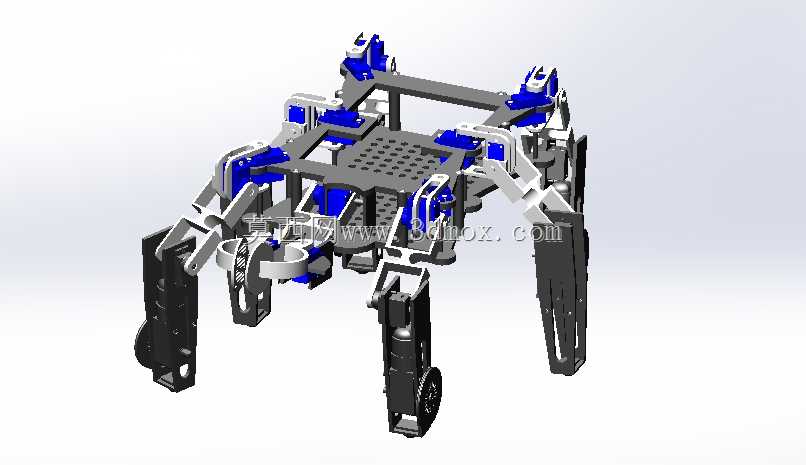

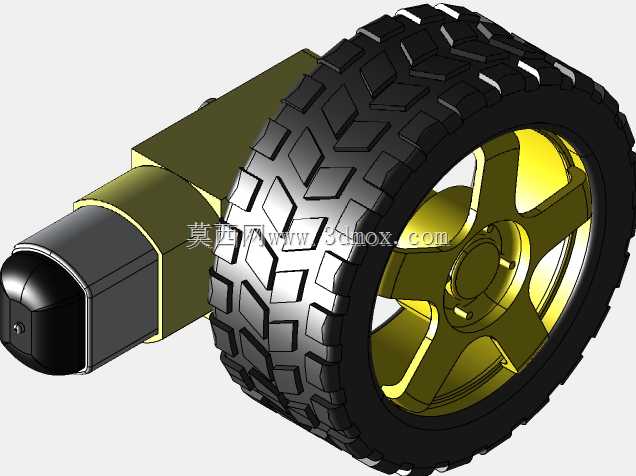

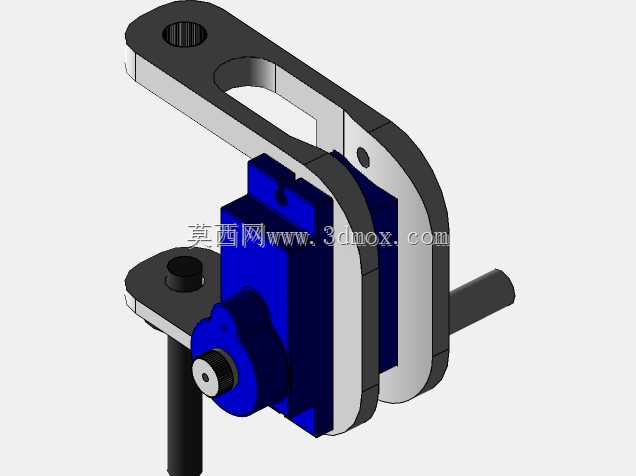

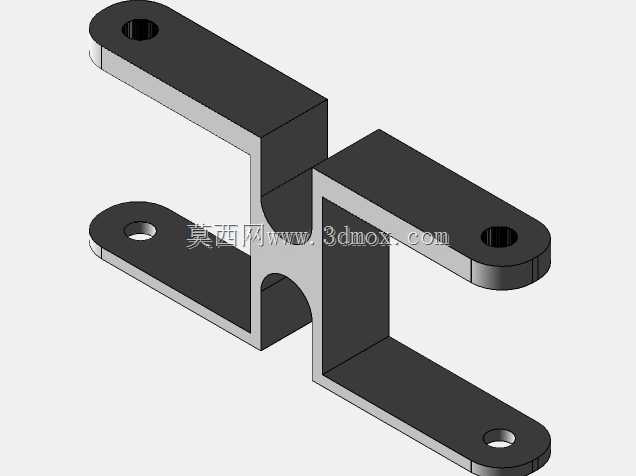

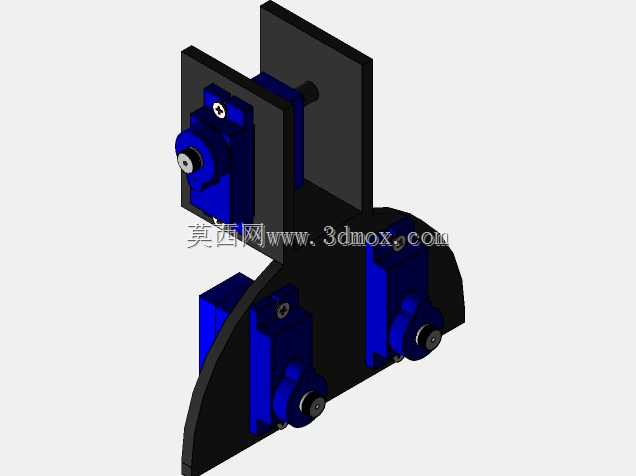

这款复合移动作业机器人的设计初衷，是解决单一足式移动机器人在平整路面行进效率低、轮式移动机构越障能力不足的痛点，适配多场景下的轻量作业需求。从结构布局来看，整机采用对称式六足分布架构，六条腿沿机身中心呈辐射状排布，其中四条腿的末端集成了行走轮结构，剩余两条腿配合机身前端的抓取机械臂完成作业动作，整体安装边界控制在紧凑范围内，机身中部预留了通用安装孔阵，可根据实际作业需求加装传感器、小型作业模组或是控制模块，无需对主体框架做二次打孔修改。在功能实现逻辑上，轮式与足式模式的切换无需额外拆卸结构件，通过腿部关节的角度调整即可完成：当处于平整硬化路面时，带轮的四条腿调整至轮体接触地面的姿态，依托轮组实现快速移动，行进阻力小、能耗更低，适合长距离转场；当遇到台阶、碎石路面、管道内部等非结构化地形时，腿部关节调整至足端触地状态，依托六足的多点支撑特性完成越障、爬坡动作，足端的防滑结构可保证在倾斜面、光滑金属表面的支撑稳定性，不会出现侧滑倾覆的问题。前端集成的机械臂采用多关节串联结构，关节处预留了标准舵机安装位，可根据抓取物的重量、尺寸更换对应扭矩的驱动元件，臂体末端可适配夹爪、吸盘等不同执行端，能够完成小型零件拾取、样本采集、狭窄空间探查等作业任务。从设计细节来看，腿部连杆结构采用等强度设计，在保证支撑刚度的前提下尽可能削减了非受力区域的材料厚度，降低整机自重，关节处的铰接位置均设计了衬套安装位，可减少反复转动带来的结构磨损，延长整机使用寿命。机身框架采用分层式设计，上层可布置控制板、电池等电气元件，下层作为腿部结构的安装基座，走线空间预留于框架内部，避免行走过程中线缆外露被剐蹭损坏。在实际应用场景中，这类轮足复合机器人可用于厂区管线巡检、灾后狭窄空间搜救、教学实训演示、小型仓储物料转运等场景，相比单一移动模式的机器人，它对作业环境的适配性更强，不需要针对不同路面更换行走机构，整机的集成度更高，后期维护时仅需针对磨损的铰接衬套、轮组做更换即可，维护成本更低。设计过程中针对轮足切换的关节行程做了多次校核，保证两种模式切换时不会出现结构干涉，同时对六足支撑状态下的重心分布做了仿真验证，确保单腿抬起迈步时整机的重心始终落在支撑多边形范围内，不会出现失稳问题，轮组安装位置也做了下沉设计，保证轮式行走时的机身高度与足式行走时的机身高度差控制在合理范围，避免模式切换时机身出现大幅俯仰晃动，影响搭载设备的正常工作。
