沃尔沃巴士无框架管架式躺椅结构

　　该结构为客运巴士内部乘员躺卧承载的管架式无框支撑结构，主要应用于长途公路客运、定制化旅居巴士的乘员舱内部，作为卧姿休息的承载基体使用，替代传统带包覆面板的厚重座椅框架，在保证承载强度的前提下最大化降低舱内结构自重，同时为后续软包覆、安全带安装点预留充足的装配空间。从实际使用场景来看，这类无框架管架结构多用于需要最大化利用舱内垂直与水平空间的巴士改装场景，相比传统冲压焊接的座椅骨架，圆管弯折成型的框架没有尖锐的冲压棱边，在车辆发生突发碰撞时，管体的圆弧过渡面能降低乘员磕碰造成的二次伤害，同时镂空的管架结构不会阻挡舱内空调气流的流通，避免传统封闭座椅靠背造成的局部气流死角，提升长途乘坐的舒适度。

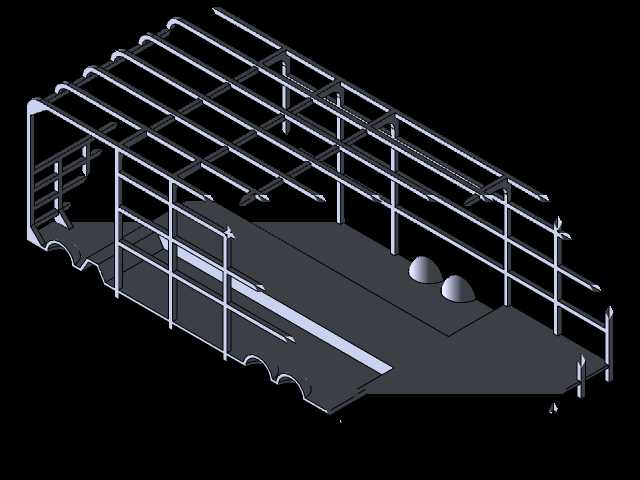

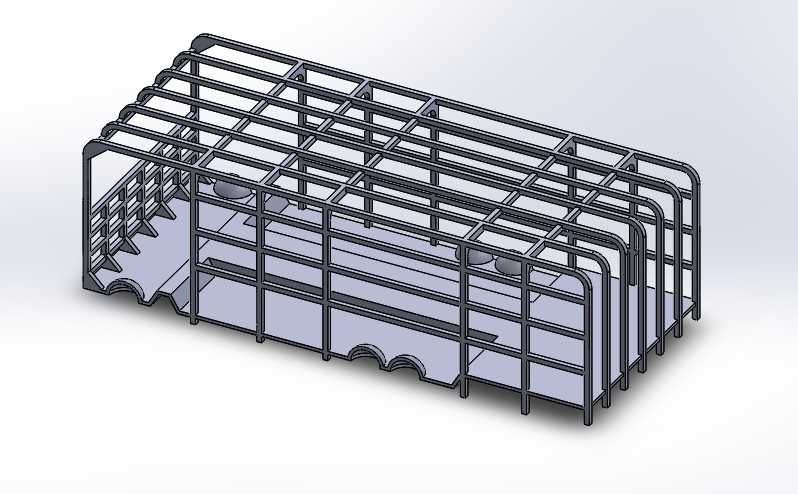

　　设计思路上整体采用等径圆管弯折拼焊的成型方案，所有主承载管的弯折半径统一，减少弯管工序的模具更换频次，降低生产阶段的加工成本；整体框架沿乘员躺卧的纵向分为多组平行的拱形支撑单元，相邻单元之间通过横向通长的连接管焊接固定，形成连续的空间桁架结构，不需要额外加装内部衬板就能满足卧姿承载的刚度要求，单组框架的纵向排布间距参考人体卧姿的体压分布设置，在肩背、臀部、小腿这三个主要承压位置加密横向支撑管的排布，腰腹位置适当拉大管间距，在不降低整体承载能力的前提下进一步减少管材用量。底部的支撑脚采用带圆弧缺口的冲压件与主框架焊接，缺口位置对应巴士地板的预埋安装滑轨，安装时不需要在地板上额外打孔，直接通过T型螺栓就能完成框架的固定，同时预留了前后200mm的位置调节余量，可根据不同车型的舱内长度调整安装位置，适配不同轴距的沃尔沃巴士车型改装需求。

　　从安装边界来看，整体框架的最大外廓宽度匹配巴士内部双排座椅的安装间距，两侧与车身侧围内饰板预留30mm的装配间隙，避免车辆行驶过程中框架振动与内饰板产生磕碰异响；框架总高度控制在舱内顶部行李架的下沿以下，顶部与行李架预留150mm的操作空间，不影响行李架的正常开合使用；底部支撑面完全贴合巴士地板的平面度公差要求，四个主支撑脚的平面度误差控制在1mm以内，避免安装后出现框架翘曲导致的局部应力集中。结构的主承载管选用符合客车结构安全要求的无缝钢管，管壁厚度根据不同位置的受力情况差异化设置选取，主拱形支撑管采用壁厚2mm的管材，横向连接管采用壁厚1.5mm的管材，在保证侧翻时框架结构不发生侵入乘员生存空间变形的前提下，整体重量比传统带面板的座椅框架降低40%左右，符合客车轻量化的设计趋势。

　　功能特性方面，框架侧面预留了安全带卷收器的安装固定点，固定点位置的管材内部加装了衬套加强，能满足安全带固定点的强度要求，不需要额外在车身侧围上焊接安装支架；框架底部的横向管预留了海绵垫、皮革包覆的安装卡扣孔位，后续内饰装配时直接卡接即可完成软包安装，不需要额外在框架上钻孔；相邻两组躺椅框架之间的侧部管架可直接作为扶手的支撑基体，扶手安装孔位在弯管工序中就预先完成冲孔，后续装配不需要二次加工。另外，这种全镂空的管架结构也方便后期对座椅下方的线束、空调风道进行检修，不需要拆解整个座椅就能完成线路排查与风道清理，降低车辆后期的运维成本。在结构受力验证层面，整体框架通过CAE仿真模拟了客车紧急制动、侧倾、正面碰撞三种典型工况下的应力分布，所有焊接位置的应力值均低于管材的屈服强度，不会出现焊缝开裂、管体变形的问题，同时框架的固有频率避开了巴士行驶过程中发动机、路面激励的频率区间，避免车辆行驶过程中框架产生共振异响。
