义肢用90度扭矩转换螺旋蜗轮传动结构

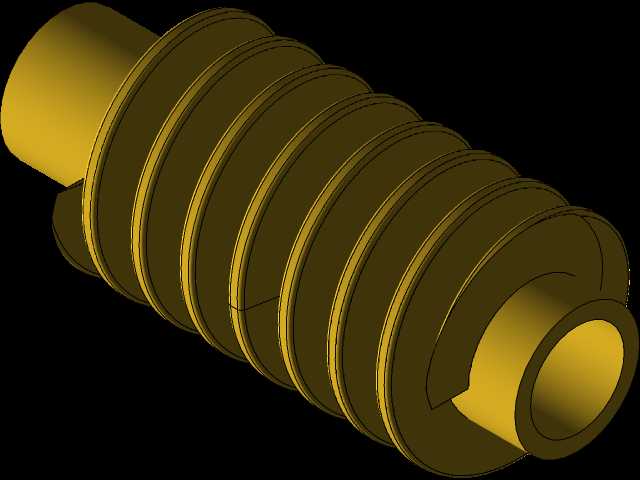

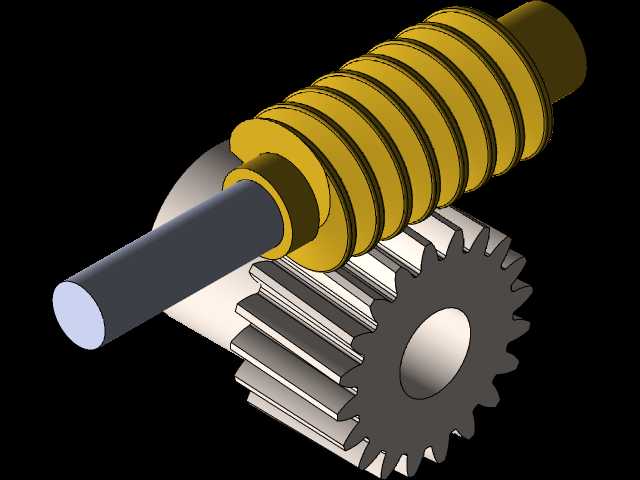

　　在康复辅具的动力传动链路里，空间受限场景下的扭矩换向一直是结构设计的核心难点，尤其是上肢义肢的关节驱动环节，既要把驱动电机输出的轴向扭矩转换成垂直方向的关节摆动力矩，又要严格控制传动组件的整体体积，避免义肢外形过于臃肿影响佩戴适配性，这套螺旋蜗轮组件正是针对这类场景做的定向结构设计。从实际装配逻辑来看，蜗杆部分采用单头螺旋齿形设计，齿面做了等导程修型，和蜗轮啮合时的重合度控制在1.2以上，能在小中心距的约束下实现足够的传动平稳性，不会因为义肢做抓握、抬臂这类动态动作时出现传动卡顿或者回程间隙过大的问题。很多人做这类小模数蜗轮蜗杆设计时容易忽略安装边界的干涉问题，这套结构在初始建模阶段就把蜗杆轴的两端支撑位做了沉台设计，

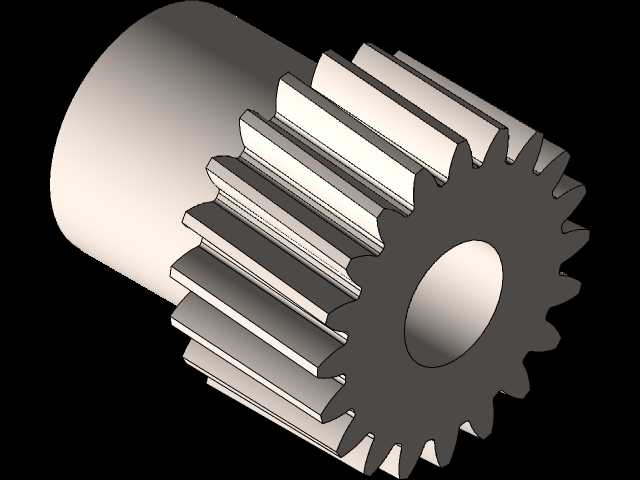

　　轴端伸出长度严格匹配微型深沟球轴承的安装厚度，不需要额外加装轴套就能直接压入义肢内部的支撑座，蜗轮的中心孔做了D型切边，和输出关节轴装配时不需要额外打销钉，靠形面配合就能传递额定扭矩，装配工序比常规平键连接少两道，适合康复辅具的小批量精密装配需求。从功能特性上看，这套传动结构的自锁特性刚好匹配义肢的使用需求，当驱动电机停止输出时，蜗轮无法反向驱动蜗杆转动，也就是说佩戴者抬起手臂保持姿态时，不需要电机持续通电提供保持力矩，既能降低义肢内置电池的功耗，延长单次充电的使用时长，也能避免意外受力时关节突然打弯造成安全隐患。齿形啮合的侧隙控制在0.02毫米以内，做精细动作比如拿取水杯、操作按键时，不会因为传动间隙出现动作滞后的问题，

　　力反馈的传递更直接，佩戴者的操控感会更接近真实肢体的操控体验。设计过程中没有照搬通用工业蜗轮蜗杆的参数比例，而是针对义肢的常用负载区间做了齿厚调整，蜗轮的齿根厚度比同模数工业蜗轮厚15%，能承受瞬时的冲击负载，比如佩戴者不小心用义肢撑到桌面时，齿面不会因为瞬时过载出现崩齿问题。蜗杆的螺旋齿和轴身做了一体化结构设计，没有采用装配式的齿圈结构，避免了装配带来的同轴度误差，整体转动时的径向跳动控制在0.01毫米以内，高速转动时的振动和噪音都能控制在康复辅具的允许阈值内，不会因为传动噪音影响佩戴者的日常使用体验。安装边界上，整套组件的中心距按照义肢小臂的内部腔体尺寸做了适配，蜗轮的最大外圆直径不超过腔体的最小内径，

　　蜗杆轴的轴向长度刚好卡在腔体两端的支撑位之间，不需要额外做结构裁切就能直接装入现有义肢的通用腔体，和市面上主流的微型驱动电机输出轴能直接通过联轴器连接，不需要定制转接件，能大幅降低义肢生产的零件采购成本。在实际工况验证层面，这套结构的传动比设置为20:1，刚好匹配微型直流电机的高转速低扭矩输出特性，把电机的高转速转换成关节需要的低转速大扭矩输出，不需要额外增加行星减速级就能满足义肢关节的输出力矩要求，进一步压缩了传动链路的整体长度。齿面的啮合接触斑在建模阶段就做了仿真验证，额定负载下接触斑位于齿面中部，占齿面总面积的60%以上，不会出现偏载导致的局部齿面过度磨损问题，长期使用后的磨损量能控制在允许范围内，不需要频繁更换传动零件。很多同类传动结构在低温环境下会因为润滑脂粘度变化出现传动阻力陡增的问题，这套结构的齿形间隙预留了低温环境下的尺寸膨胀量，在零下十度的环境下依然能保持顺畅转动，适配不同地区的使用场景。
