塑料物品兑换硬币反向弯曲售货装置

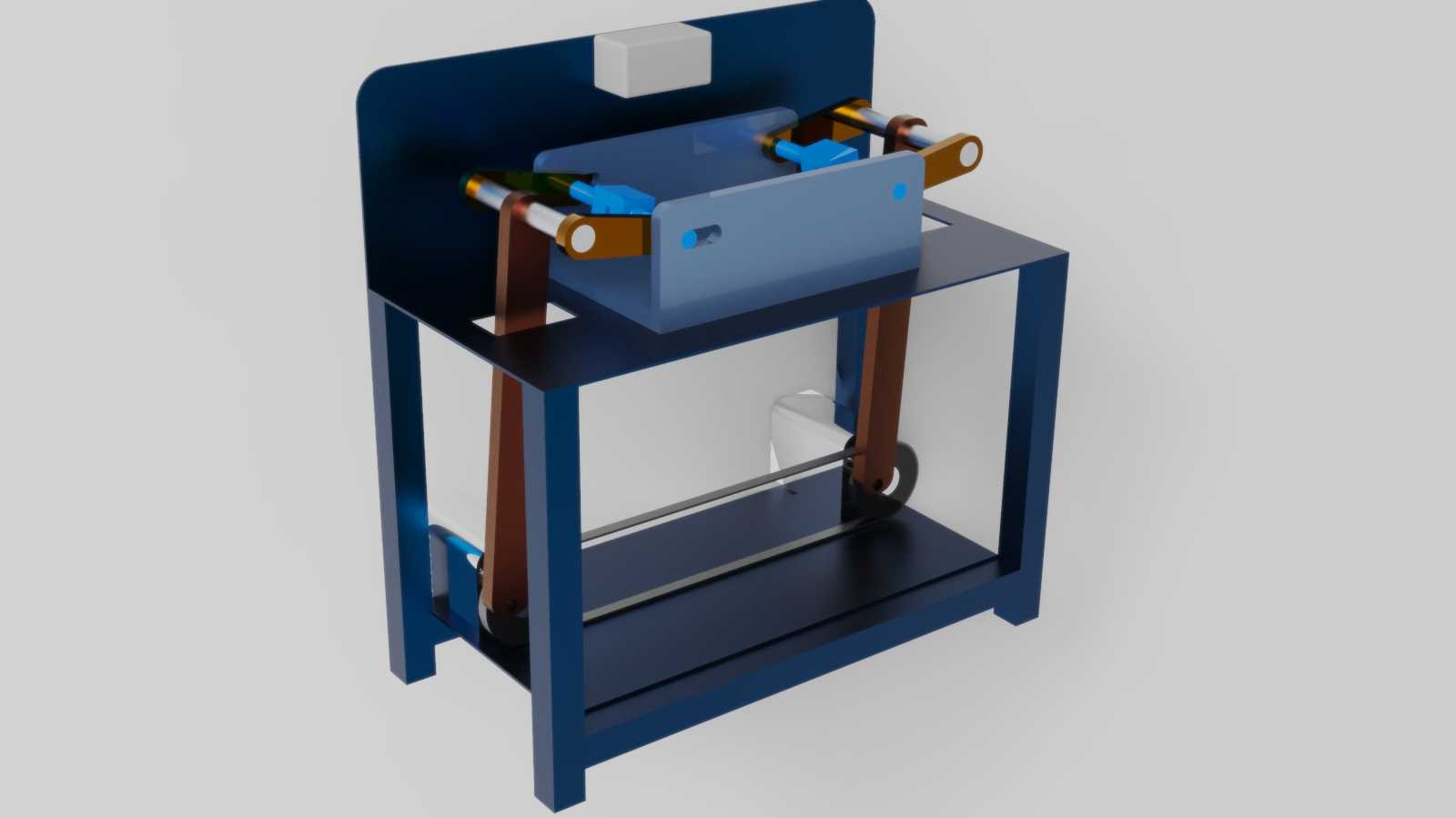

　　在社区便民回收点位、校园塑料瓶集中回收区、商圈零散塑料包装物兑换场景中，这类反向弯曲结构的兑换装置，承担着零散塑料类物品接收、按重量折算硬币奖励的核心功能，和常规正向出货的售货设备逻辑完全相反，它的输入端口是待回收的塑料物品，输出端口是对应奖励的硬币，整套结构的设计完全围绕塑料物品的投放、称重识别、硬币输出三个核心环节展开。从结构布局来看，设备采用立式框架式安装形态，底部框架预留了足够的地面安装固定孔位，整体安装边界控制在长800mm、宽600mm、高1200mm的区间内，不需要额外开挖地面基础，仅通过膨胀螺栓即可完成地面固定，适配多数户外、半户外便民点位的安装空间要求，框架主体采用方管焊接结构，兼顾结构强度与轻量化需求，

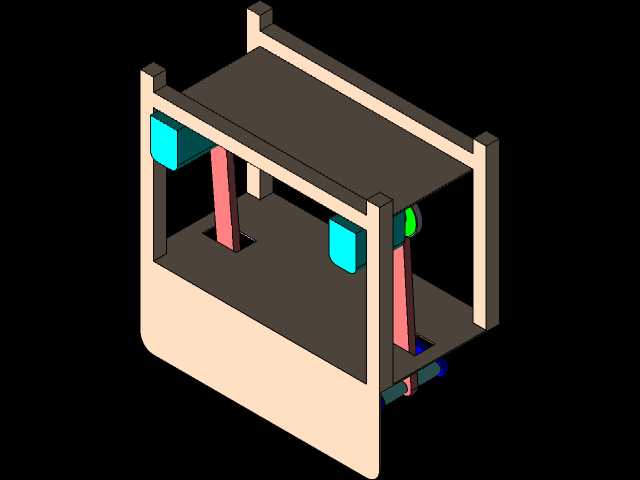

　　中层设置的置物平台是塑料物品的临时承载区，投放口设置在设备上部的倾斜挡板位置，投放时塑料物品顺着倾斜挡板滑入中层承载区，不会出现卡滞、掉落的问题。整套设备的反向弯曲结构核心集中在中部的联动摆臂组件上，两根对称布置的棕色支撑臂搭配端部的铰接铜套，和上部的承载箱体形成曲柄摇杆式的联动结构，当承载区的塑料物品重量达到预设阈值时，重量触发的传感信号会驱动摆臂动作，带动承载箱体完成倾斜翻转，将核验完成的塑料物品导入下部的收纳仓，同时联动结构会触发上部的硬币出料模块，完成对应数量硬币的输出，整套联动结构没有采用复杂的多轴传动设计，全部通过铰接点的转动配合完成动作，传动路径短，后期维护时仅需要定期给铰接铜套加注润滑脂即可，

　　不需要频繁拆解更换传动零件。上部的控制模块采用独立的盒体安装结构，布置在设备背板的上部位置，和物料投放、硬币输出的动作区域完全隔离，避免塑料物品携带的水渍、灰尘侵入控制模块造成故障，硬币出料模块紧邻控制模块布置，出料口直接对准设备前部的取币槽，用户投放塑料物品完成核验后，不需要额外等待，硬币会直接滑落到取币槽内，取币槽的深度设计为120mm，边缘做了圆弧翻边处理，避免用户取币时被金属边缘划伤。下部的收纳仓采用抽拉式结构，仓体容积设置为60L，日常运维时只需要拉出仓体即可清空回收的塑料物品，仓体和框架之间设置了简易的锁扣结构，非运维人员无法随意打开收纳仓，避免回收物品丢失。在设计思路上，这套装置没有追求复杂的智能化识别功能，

　　核心依托重量传感信号触发机械联动动作，相比带视觉识别的同类回收设备，它的制造成本更低，对使用环境的适应性更强，哪怕是在低温、多尘的户外场景，也不会因为镜头积灰、低温电池亏电出现无法工作的问题，整套结构的运动部件全部做了防卡滞设计，摆臂的转动行程做了硬限位，避免动作超程造成结构损坏，承载箱体的边缘全部做了折弯卷边处理，既提升了箱体的结构刚度，也避免塑料物品在滑落过程中被尖锐边缘卡住。从安装适配性来看，设备的背板预留了壁挂安装的孔位，除了地面立式安装之外，也可以直接固定在墙面、便民亭的侧壁上，进一步压缩安装占用的空间，设备的供电采用常规220V民用供电接口，不需要单独布设工业供电线路，普通的民用插座即可满足供电需求，整体功耗控制在50W以内，长期运行的能耗成本极低。在实际使用场景中，这类设备主要解决零散塑料物品回收的激励问题，通过即时的硬币奖励，提升用户主动投放塑料废弃物的意愿，相比人工值守的回收点位，它可以实现24小时无人值守运行，不需要安排专人负责称重、兑币的工作，大幅降低回收点位的运营成本，结构上的反向弯曲联动设计，让物料投放和硬币输出两个动作形成可靠的机械互锁，只有当塑料物品完全落入收纳仓之后，硬币出料模块才会被触发，避免出现投空取币的作弊问题，整套结构的受力点全部集中在框架的竖向支撑腿上，长期满载运行也不会出现框架变形的问题，铰接位置的铜套采用自润滑材质，哪怕长时间没有维护，也不会出现转动卡滞的问题。
