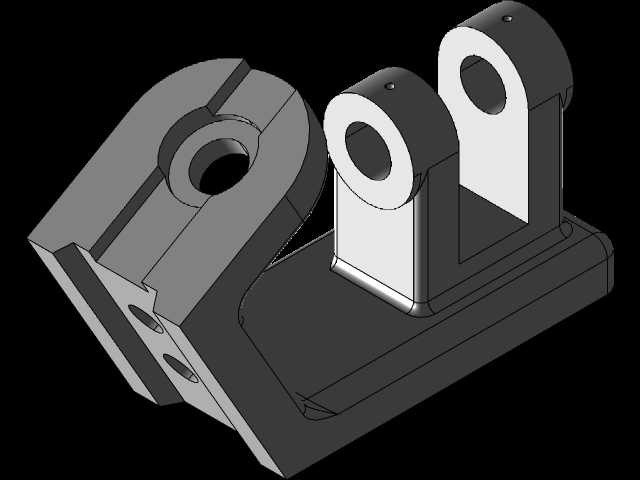

传感器类机械结构练习三维建模作品

　　在工业检测与自动化控制场景中，传感器作为信号采集的核心终端，其安装适配性、结构紧凑度直接决定整套检测系统的运行稳定性，不少刚接触工业结构设计的从业者，往往会忽略传感器配套安装结构的细节打磨，要么预留的安装间隙不足导致现场装配卡滞，要么结构冗余挤占设备内部的走线空间，这类练习建模的核心价值，就是通过拆解传感器配套结构的设计逻辑，把工业现场的实际装配要求融入建模过程，避免后续做量产项目时出现低级的结构失误。

　　做这类结构建模的时候，首先要锚定实际应用的安装边界，常规工业场景下的传感器安装位，多分布在自动化生产线的工位侧边、检测设备的机架端面、工装夹具的定位旁侧，这些位置的共同特点是可用安装空间有限，周边往往排布有走线槽、气动管路或者其他检测元件，所以建模时不能只盯着传感器本身的结构，要同步考虑配套安装支架的避让空间，比如支架的折弯边不能超出安装面的边缘，固定孔位要和常用的工业铝型材安装孔距匹配，预留的接线端空间要能满足快插接头的插拔操作需求，不能出现模型看着规整，实际装的时候手伸不进去接不了线的问题。

　　从功能特性层面看，这类传感器配套结构的设计，首先要满足检测精度的保持要求，传感器的检测端面和被测物体的相对位置，直接影响检测信号的稳定性，所以建模时要考虑安装结构的刚性，不能因为设备运行的振动导致检测位偏移，比如支架的板材厚度要匹配传感器的重量，轻量型的光电类传感器用1.5mm厚度的冷轧板支架即可，重量稍大的接触式位移传感器则要选用2mm以上厚度的板材或者铝合金型材做支撑，同时固定孔位要设计成长条可调式结构，方便现场安装时微调传感器的前后位置，匹配不同被测物体的检测距离要求，避免因为加工误差导致传感器装上去之后检测距离不合适，还要重新打孔修改支架的麻烦。

　　设计思路上，这类练习建模不需要追求过于复杂的曲面造型，核心是还原工业现场的实际装配逻辑，比如传感器本体的安装卡槽要和常用的标准传感器尺寸匹配，不能出现卡槽尺寸和通用件不兼容的问题，支架的折弯角度要考虑钣金加工的工艺性，内折弯半径不能小于板材厚度，避免加工时出现开裂，固定用的螺丝孔要预留足够的沉头空间，不能让螺丝头突出安装面刮蹭到周边的管线或者工件，同时要考虑传感器的走线方向，在支架上预留对应的走线卡扣位，让传感器的连接线可以顺着支架排布，不会因为设备运行的拉扯导致接线松脱。

　　外形尺寸与安装边界的把控上，这类结构的整体外轮廓要适配常规的工业安装场景，比如单点位的传感器安装支架，整体宽度控制在40mm以内，高度根据检测位置的需求调整，但要保证支架的悬臂长度不超过自身厚度的10倍，避免悬臂过长出现晃动影响检测精度，安装孔的孔距要匹配20系列、40系列工业铝型材的标准孔距，也就是孔中心距保持20mm的整数倍，这样现场安装时不需要额外打孔，直接用T型螺栓就能固定在铝型材机架上，传感器本体的安装位要保证检测端面的垂直度或者平行度，比如对射式传感器的发射端和接收端安装位，建模时要保证两个安装面的同轴度公差在合理范围内，避免安装之后出现信号对不准的问题，同时要在结构上预留防护空间，如果是用在有切削液或者粉尘的车间场景，支架的设计要能给传感器本体留出安装防护罩的位置，不能让防护罩和传感器本身出现干涉。

　　很多新手做这类建模练习的时候，容易陷入为了建模而建模的误区，把结构做的花里胡哨却完全不考虑实际加工和装配的可行性，比如把支架设计成一体成型的复杂曲面，看起来视觉效果很好，但实际钣金加工根本做不出来，或者成本极高完全没有量产价值，真正的工业结构设计，永远是在满足功能要求的前提下，尽可能简化结构、降低加工难度、提升装配效率，这类传感器结构的练习，本质上就是让建模者养成从工程实际出发的设计思维，每画一个特征、每定一个尺寸，都要想清楚这个特征在实际应用里的作用，这个尺寸为什么要定成这个数值，是匹配标准件的尺寸，还是满足加工工艺的要求，或是适配现场安装的空间，只有把这些逻辑理顺，建出来的模型才不是只能看的花架子，而是能直接用到实际项目里的可用结构。

　　另外还要考虑不同工况下的适配性，比如用在高温环境下的传感器安装结构，建模时要预留隔热板的安装位置，不能让传感器直接和高温的设备机架接触，导致传感器内部元件因为高温损坏；用在有振动冲击场景的安装结构，要在传感器和支架之间预留减震垫的安装空间，通过减震垫过滤设备运行的振动，避免传感器因为长期受冲击出现寿命缩短的问题；如果是安装在移动部件上的传感器，还要考虑结构的重量，尽可能选用轻量化的结构设计，减少移动部件的负载，同时保证固定结构的防松设计，比如在螺丝孔位预留防松垫片的安装空间，避免设备往复移动的时候螺丝松脱导致传感器移位。这些细节往往是纯软件建模练习里容易被忽略的点，但恰恰是实际工业设计里决定产品可靠性的关键，通过这类针对性的结构练习，能帮建模者快速建立工程化的设计思维，脱离只会画软件操作的初级阶段，真正理解三维建模服务于实际生产的核心价值。
