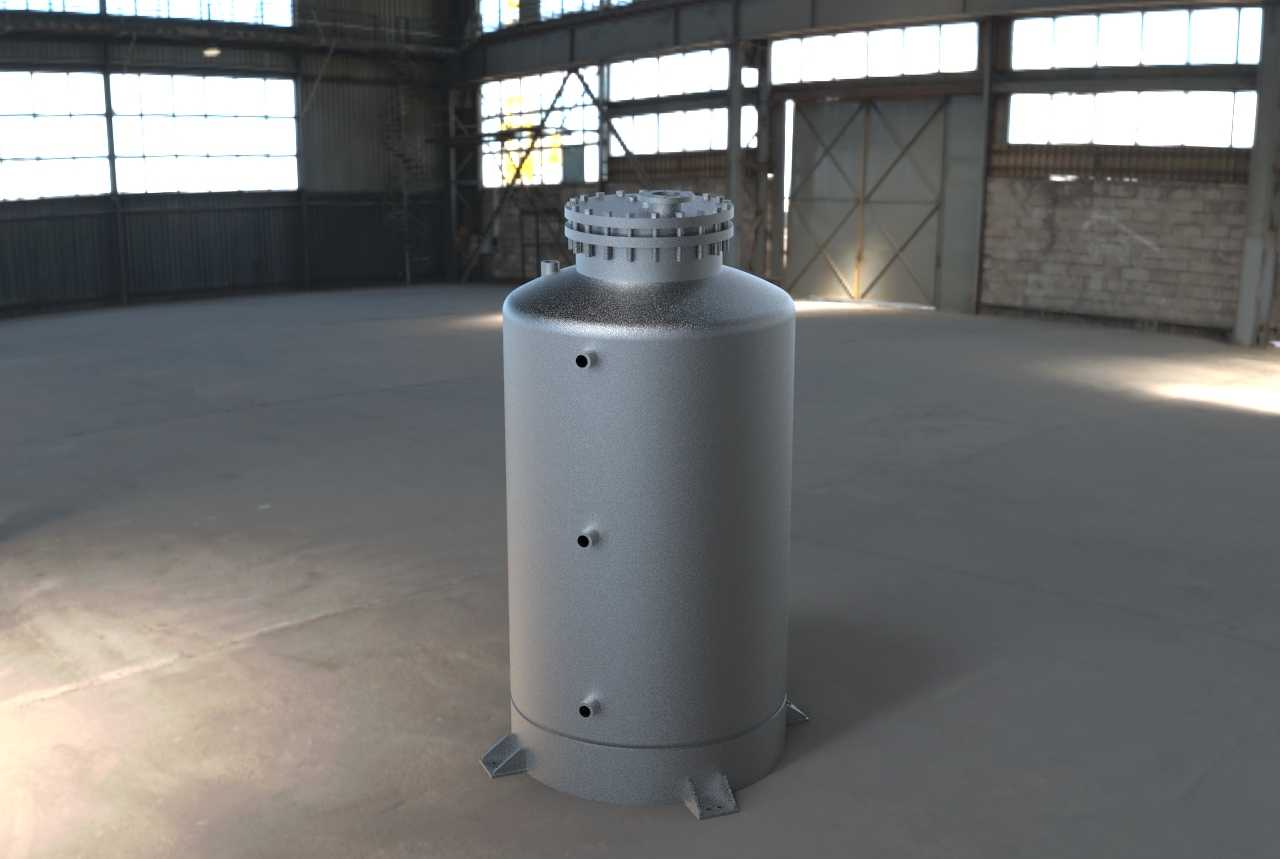

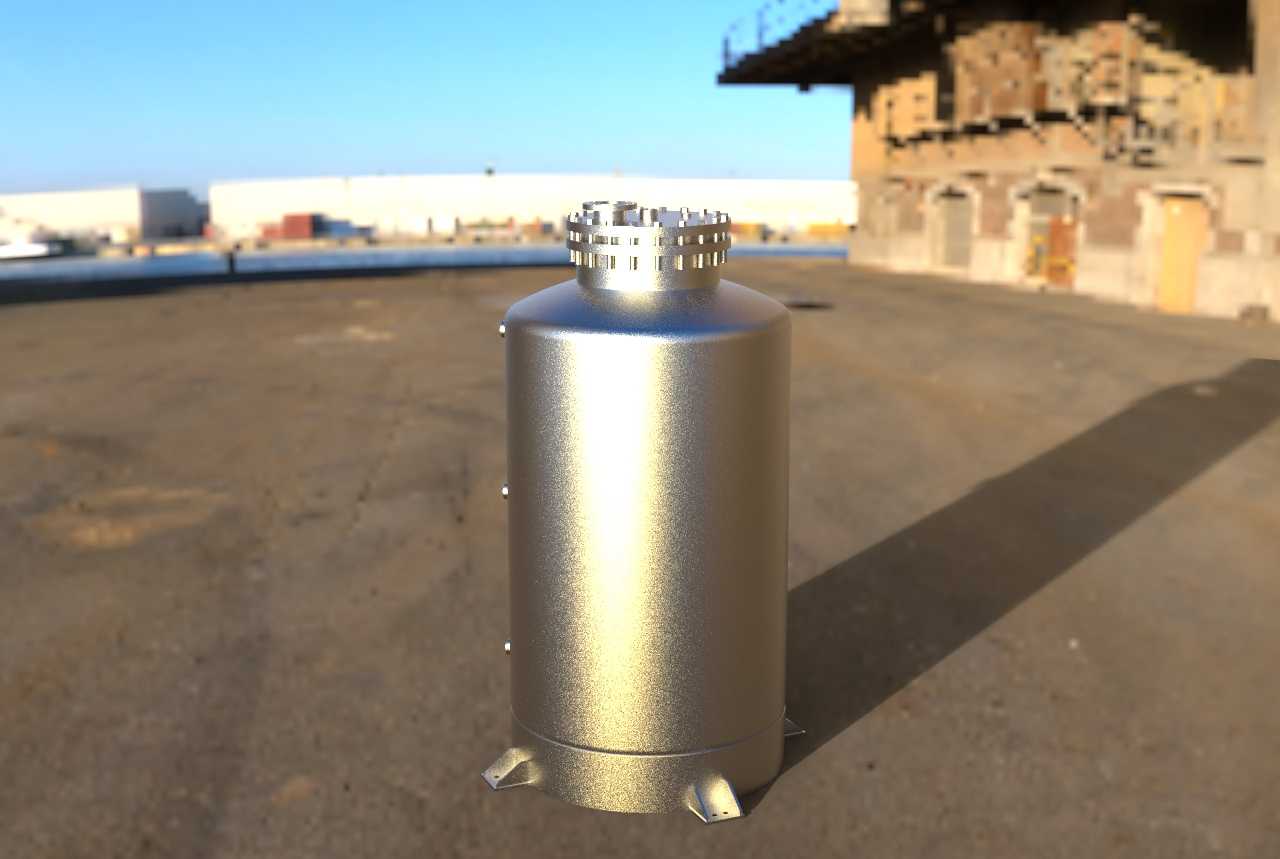

立式承压工业储料罐体三维结构设计

　　在化工原料中转、食品级流体暂存、工业制程中间物料缓存的场景里，这类立式承压储罐是产线物料存储环节的核心静设备，区别于卧式储罐的占地特性，立式结构更适配厂房纵向空间充足、地面可用面积紧张的车间布局，尤其适合中小型产能的产线做单点物料存储配套。从结构设计逻辑来看，罐体主体采用等径直筒段搭配标准椭圆封头的组合形式，直筒段的壁厚取值结合常规存储介质的静压力、工作内压做等强度校核，避免过度设计带来的材料浪费，也不会因壁厚不足导致承压失效。顶部的集成式接口座做了加厚凸缘设计，所有外接工艺管口、人孔、安全附件接口都整合在顶部凸缘区域，既减少了筒身开孔带来的应力集中问题，也方便日常运维时操作人员在顶部平台完成所有阀门、仪表的检修操作，

　　不需要沿罐体周向绕行作业。底部采用三支点支脚结构，区别于常见的裙座式支撑，三支点的设计对安装地面的平面度公差容忍度更高，哪怕地面存在小幅的不平整，也不会出现支脚悬空导致的罐体附加应力，每个支脚与罐体下封头的连接位置都做了圆弧过渡加强筋，避免满载时支脚根部出现应力撕裂，支脚底部预留了地脚螺栓安装孔，可直接与预埋的基础地脚做固定连接，抵消满载时物料偏载、外部侧向撞击带来的倾覆力矩。罐体侧壁沿轴向等距布置了多个侧装接口，这些接口可根据实际工艺需求选配液位计、温度传感器、取样阀或者侧进式搅拌装置，不需要在现场额外做开孔焊接作业，出厂前的结构就已经预留了足够的扩展余量，适配不同行业的存储需求。从安装边界来看，

　　罐体的最大外径控制在常规车间通道的通行宽度范围内，整体高度适配标准厂房的层高限制，顶部操作面距离厂房顶部的安全距离满足运维操作的空间要求，支脚的安装孔位间距匹配常规的混凝土基础浇筑尺寸，不需要做特殊的定制化基础施工。设计过程中针对罐体的满载工况做了重心校核，当罐内存储介质达到额定容积时，整体重心位于罐体总高度的三分之一以下，配合三支点的支撑结构，抗倾覆稳定性满足工业设备的安全规范要求。罐体的外表面做了哑光金属质感的处理，实际生产中可根据存储介质的腐蚀特性选配不锈钢、碳钢衬塑或者铝合金材质，对应的壁厚参数也会随材质强度做对应调整，三维建模过程中所有的焊接坡口、圆角过渡、安装间隙都按照实际加工工艺做了还原，

　　没有出现工艺无法实现的理想化结构，比如支脚与封头的连接焊缝预留了足够的焊接操作空间，顶部接口的法兰尺寸匹配标准管件的连接规格，所有的安装孔位都做了沉头或者通孔的工艺处理，可直接导出工程图用于生产下料。这类储罐的实际用途覆盖非常广，从普通的工业用水缓存、化工溶剂存储，到食品行业的糖浆、食用油暂存，甚至制药行业的纯化水存储都能适配，只需要根据介质特性调整罐体材质和密封件选型，主体结构不需要做大幅改动，这种通用化的结构设计也能降低不同行业的设备定制成本，缩短生产交付周期。建模时特意还原了罐体顶部的快开式人孔结构，人孔的锁紧装置采用周向布置的快开卡扣，不需要借助大型工具就能完成人孔的开启和关闭，方便定期进入罐内做清洁和检修作业，卡扣的锁紧力做了均匀分布设计，避免人孔密封面出现局部压合不严导致的泄漏问题。罐体侧壁没有多余的外凸结构，整体外轮廓光滑规整，既方便做外保温层的包覆施工，也能避免生产现场的积尘积料，降低日常清洁的工作量。
