手持式控制器有机封闭外壳结构设计

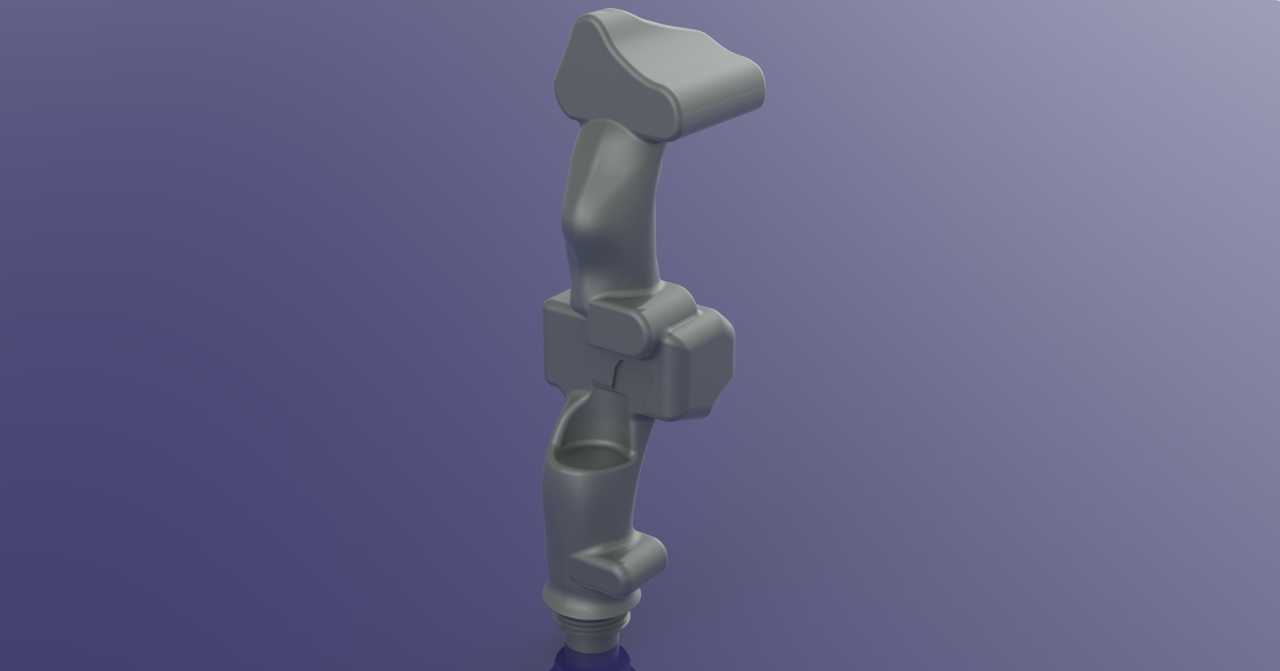

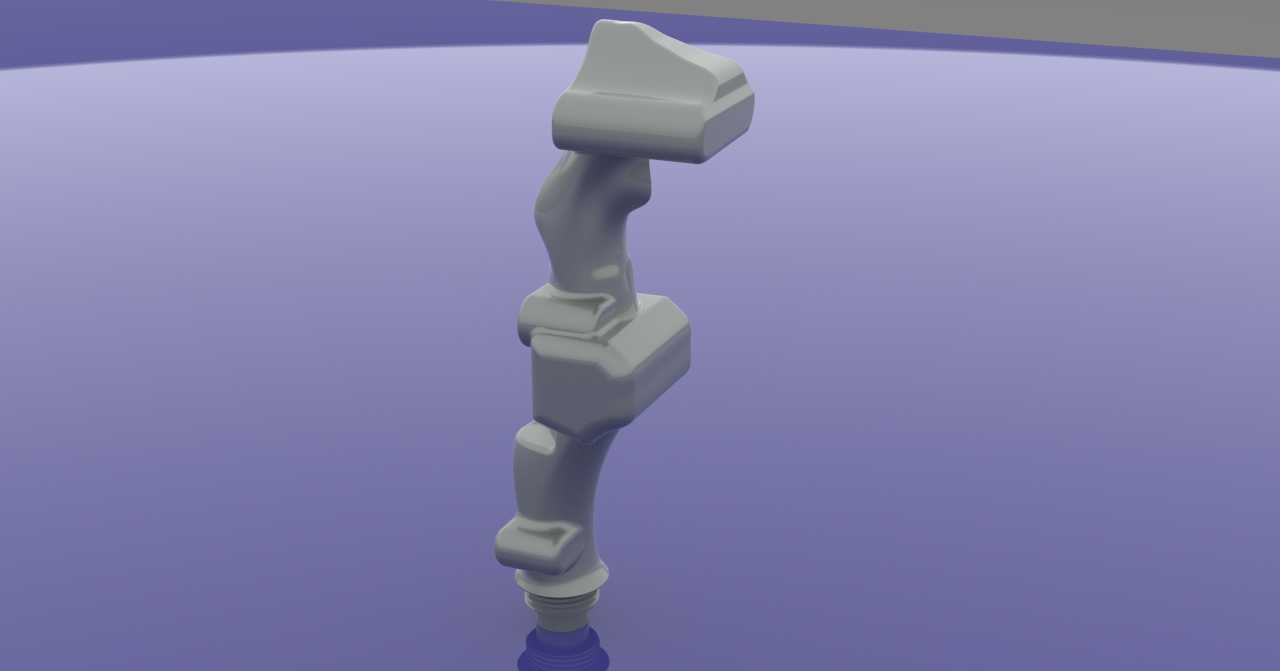

　　这款手持操控部件的外壳结构，在设计阶段优先考虑了长时间握持的人机适配性，整体曲面走向完全贴合人手自然握持时的掌部弧度与手指分布轨迹，避免了常规直筒式外壳长时间握持产生的硌手、易滑脱问题。从结构布局来看，外壳分为上下扣合的两个主体部分，中部设置的凸起卡位结构，既可以作为内部功能模块的安装限位筋，也能在握持时为中指、无名指提供自然的放置支点，降低长时间操作的手部疲劳感。上部的异形端头结构，是为了适配顶部操控按键或者触发模块的安装空间，曲面做了圆滑过渡，没有尖锐棱角，避免操作时剐蹭操作人员虎口位置。下部的收窄段设计，是为了匹配尾部线缆或者连接接头的安装边界，预留的安装位可以适配常规的快插接头或者线缆固定套，

　　不需要额外做结构修改就能完成走线装配。在实际工业场景中，这类手持控制器外壳常配套用于工业设备的近距离手动操控环节，比如焊接设备的手动调控、检测仪器的手持操作端、小型工业机器人的示教手持单元等场景，外壳的封闭结构可以阻挡车间环境中的粉尘、切削液飞溅进入内部，保护内部的电路板、传感元件不受外界环境侵蚀。设计过程中，外壳的壁厚做了均匀化处理，整体壁厚保持在2.5mm左右，既可以满足常规工程塑料注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷，也能保证外壳的结构强度，在1.2米高度自由跌落至水泥地面时不会出现开裂、卡扣松脱的问题。外壳的扣合位置采用了隐藏式卡扣结构，配合周圈的密封胶条安装槽，可以实现IP54级别的防护能力，

　　适配多数工业生产现场的使用环境。握持区域的表面没有做额外的防滑筋凸起，而是通过曲面的自然收腰形成握持阻尼，既保证了握持的稳定性，也避免了防滑纹路内容易积攒油污、难以清洁的问题，适合在机加工、装配车间这类存在少量油污的场景使用。从安装边界来看，外壳内部预留的安装柱位置，统一采用了M2.5的自攻螺丝安装柱，柱高根据内部模块的堆叠高度做了差异化设计，可以兼容不同尺寸的控制电路板、传感模块的安装需求，不需要重新修改外壳结构就能适配不同功能的内部组件。外壳上部的端头位置预留了按键安装的沉台，沉台的深度根据常用的轻触按键行程做了匹配，按键装配后与外壳表面保持齐平，避免误触的同时也能保证按压手感的一致性。下部的连接端做了外螺纹结构，

　　可以配套标准的线缆防水接头，进一步提升尾部走线位置的防护能力，避免线缆拉扯时损坏内部接线。在结构强度校核阶段，针对握持时的受力位置做了局部加厚处理，也就是手指握持的中部区域，内壁增加了纵向的加强筋，既不会增加过多的外壳重量，也能提升外壳的抗弯折能力，即使操作人员握持时用力按压，也不会出现外壳变形挤压内部元件的问题。整体外壳的外形没有多余的装饰性结构，所有曲面变化都服务于握持手感、内部元件安装、防护性能这三个核心需求，没有为了外观造型牺牲结构合理性，非常适合作为工业类手持操控设备的外壳基体，设计人员只需要根据具体的功能需求微调内部安装柱的位置，就能快速完成整套手持控制器的结构开发，缩短产品的研发周期。
