带RJ45接头的三合一集成传感装置结构设计

　　这款集成式传感装置在工业现场数据采集、小型设备状态监测场景中有着很广的适配空间，区别于传统分体式的传感采集方案，它把信号采集、调理电路、通讯输出三个核心模块全部整合在单一手持式外壳内，不需要额外搭配转接模块或者信号调理盒，现场部署的时候只需要通过端部的RJ45水晶头直接接入标准以太网交换机或者采集终端的网口，就能完成物理链路的搭建，大幅减少了现场布线的接头数量，也降低了多组件连接带来的接触不良故障概率。

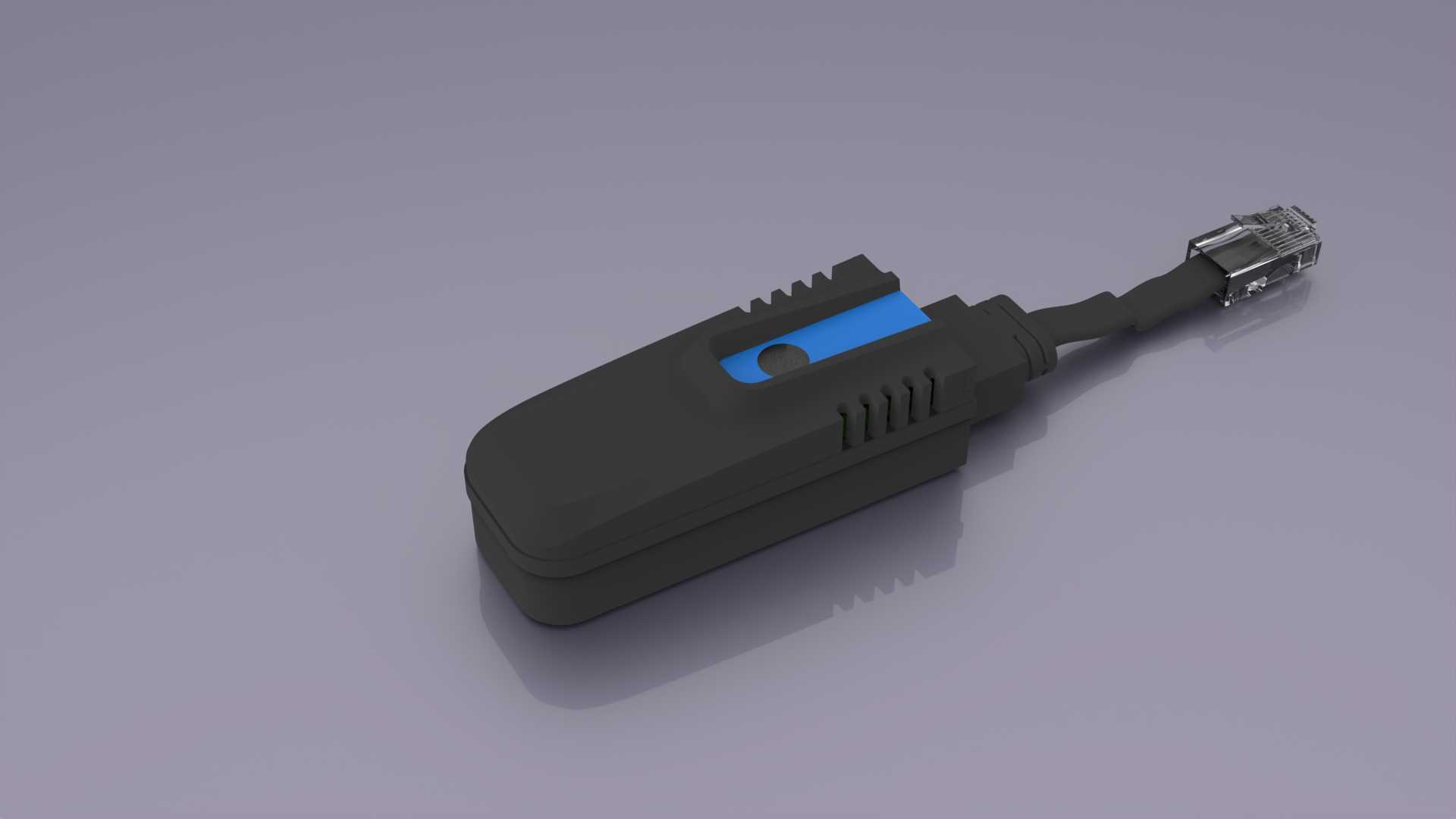

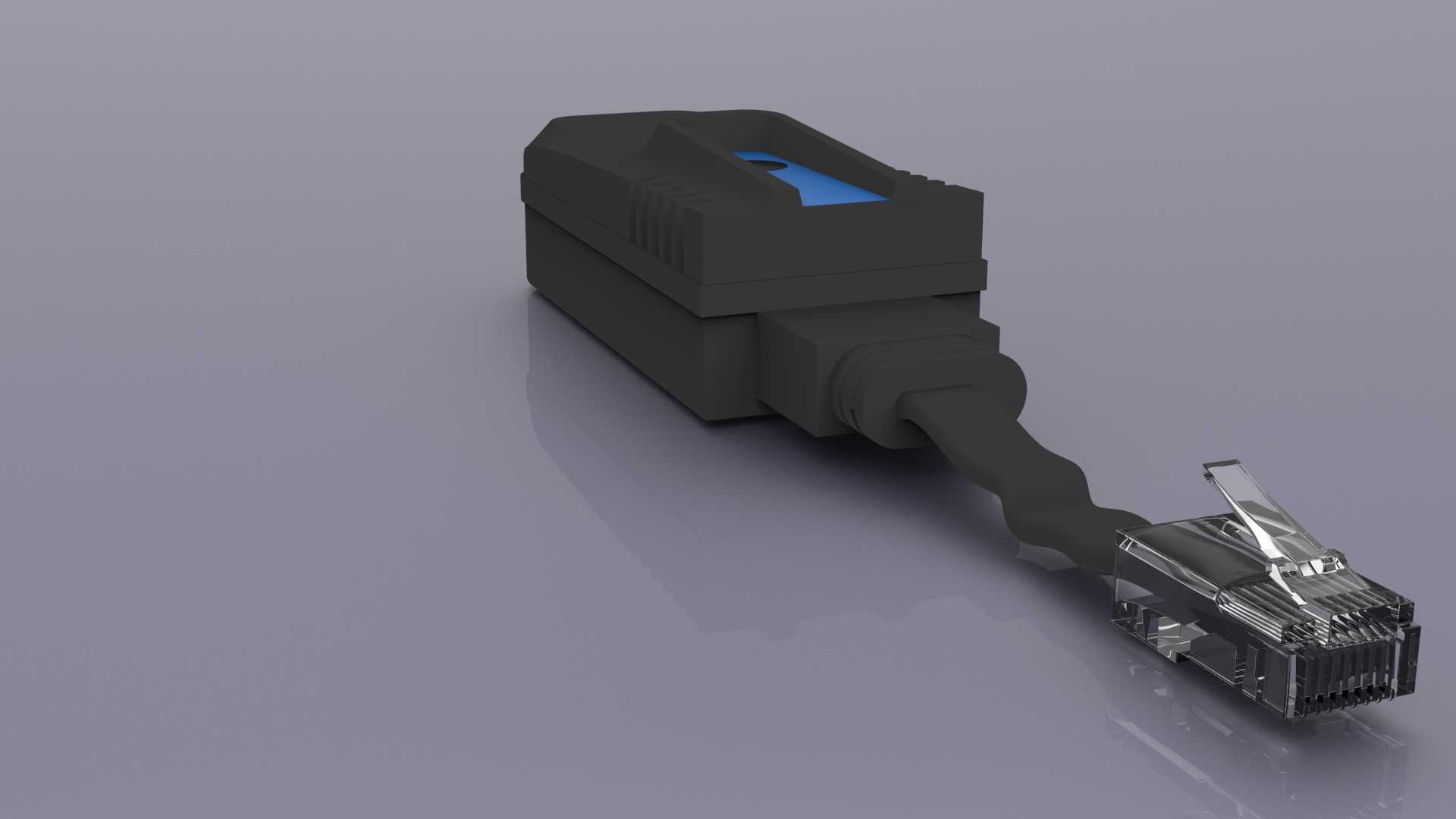

　　从结构设计的逻辑来看，整个装置的外壳采用上下扣合的分体式结构，材质选用常规的阻燃ABS工程塑料，外壳表面做了细密的防滑筋条设计，既可以提升手持插拔时的摩擦力，也能在外壳注塑成型时减少壳体的翘曲变形，提升尺寸稳定性。外壳侧面预留的蓝色装饰条区域其实是状态指示灯的导光带，内部PCB上的电源、通讯、故障三个状态LED的光线可以通过半透明的蓝色PC导光条均匀透出，不需要在外壳上单独开三个指示灯孔，既提升了外壳的整体防护等级，也让外观更简洁统一。端部的线缆连接处做了阶梯式的防弯折结构，橡胶护套和硬塑外壳之间做了倒扣咬合，在频繁插拔或者线缆受到侧向拉扯的时候，应力不会直接传递到内部PCB的焊盘位置，能有效提升线缆连接的抗疲劳寿命，按照常规工业场景的使用频次测算，这种结构可以承受至少五千次以上的90度弯折不会出现内部线芯断裂的问题。

　　内部的PCB采用单板布局，三个功能区域做了清晰的分隔：靠近接头端是通讯隔离电路区域，布置了网络变压器、ESD防护器件，用来抵御网口端传入的浪涌和静电干扰；中间区域是信号调理电路，负责把前端探头采集到的原始信号做滤波、放大、模数转换；靠近探头端是传感核心单元，直接和端部的连接器探头做硬连接，减少信号传输路径上的干扰引入。整个PCB和外壳之间通过两个定位柱做限位，上下壳扣合之后会把PCB牢牢压在壳体的定位筋上，不需要额外打螺丝固定，装配的时候只需要把PCB对准定位柱放好，扣上上壳打两颗尾部的固定螺丝就能完成整机组装，装配工序非常简单，适合批量生产的时候提升装配效率。

　　从安装边界和尺寸适配的角度来说，整个装置的主体外壳长度控制在70mm左右，最大宽度22mm，厚度15mm，端部的RJ45接头伸出长度18mm，整体尺寸和常规的USB无线网卡接近，在密集布置的交换机端口上使用的时候，不会和相邻端口的接头产生空间干涉，不需要额外采购加高型的网口转接座。前端的连接器探头采用标准的快插接口，可以根据不同的采集需求更换不同类型的传感前端，不管是温度、湿度还是振动量的采集，只需要更换对应的探头组件，不需要更换整个采集主体，能大幅降低多参数采集场景的硬件投入成本。

　　在实际使用场景里，这类集成式传感装置很适合用在机柜内部的环境监测、小型自动化设备的运行状态采集、实验室测试台架的临时数据采集这些场景，不需要复杂的安装固定，直接插在网口上就能工作，外壳的防护等级可以达到IP40，能够阻挡日常环境中的灰尘侵入，满足一般工业室内场景的使用要求。结构设计的时候特意把重量控制在30g以内，长时间插在网口上也不会因为自身重量过大导致网口弹片变形，或者接头出现松脱的情况。外壳的分型面设置在壳体侧面的中线位置，分型线做了藏边处理，扣合之后不会出现明显的合模缝错位，外观一致性更好。内部的PCB和外壳内壁之间预留了0.5mm的间隙，用来贴装绝缘麦拉片，避免PCB上的焊点和外壳内壁接触造成短路，即使在湿度较高的环境下使用，也不会因为外壳内壁凝露导致电路故障。
