工业级传感器仪表管路集成演示装置

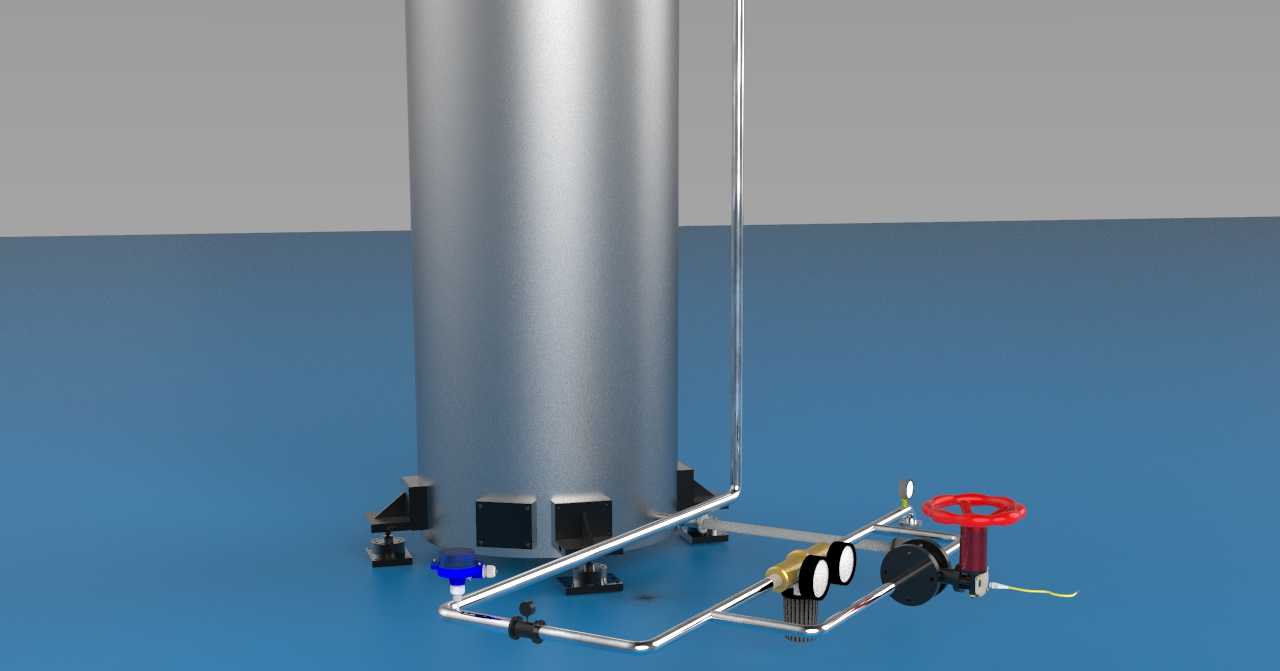

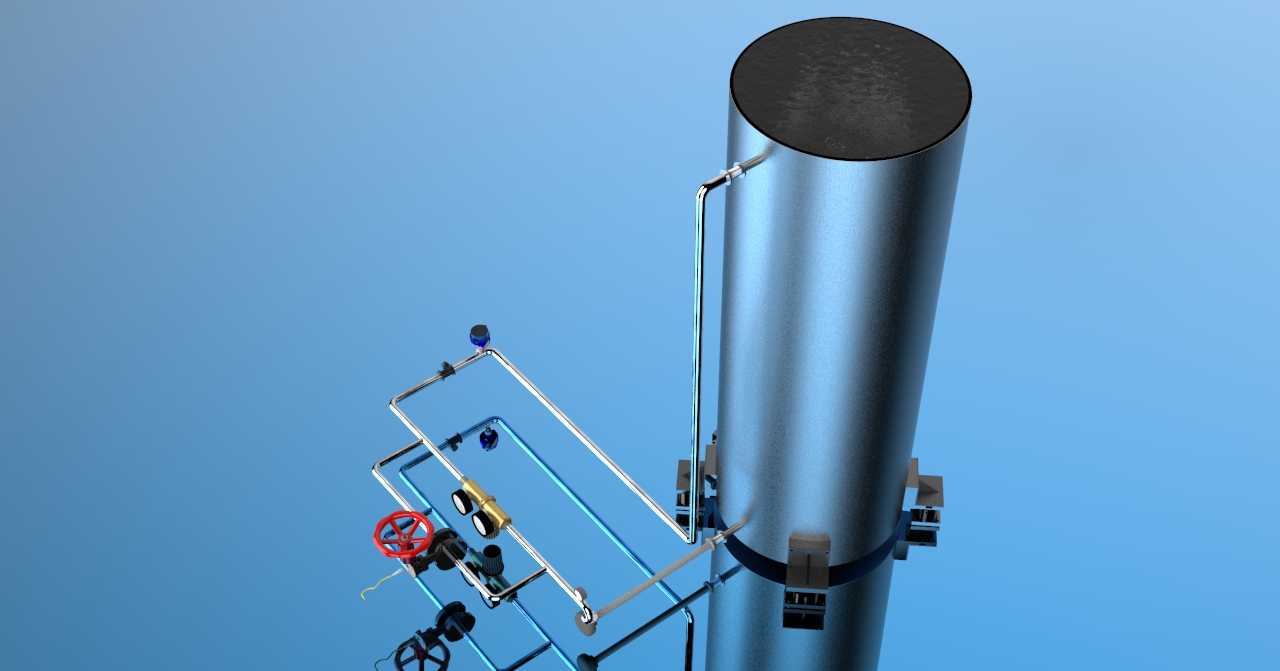

　　这套集成式管路演示结构，核心是还原工业现场过程检测回路的真实布置逻辑，主立式罐体作为模拟承压储液容器，承担介质缓冲、液位模拟的功能，侧部引出的多组管路分别对应不同检测点位的取源需求，整套结构没有冗余装饰件，所有部件的排布完全贴合化工、水处理、热力输送场景的现场安装规范。从功能实现上看，这套结构覆盖了三类核心过程参数的检测演示：罐体侧下部的取压口通过引压管连接压力变送器，可模拟承压容器内的静压检测，引压管的弯折角度、固定间距完全参照现场仪表安装的施工要求，避免引压管积液、气塞影响检测精度；罐体侧壁不同高度的液位取源口连接水位检测组件，可直观演示静压式、浮球式等不同液位检测方式的安装位置差异；水平管段上串接的流量计组件，

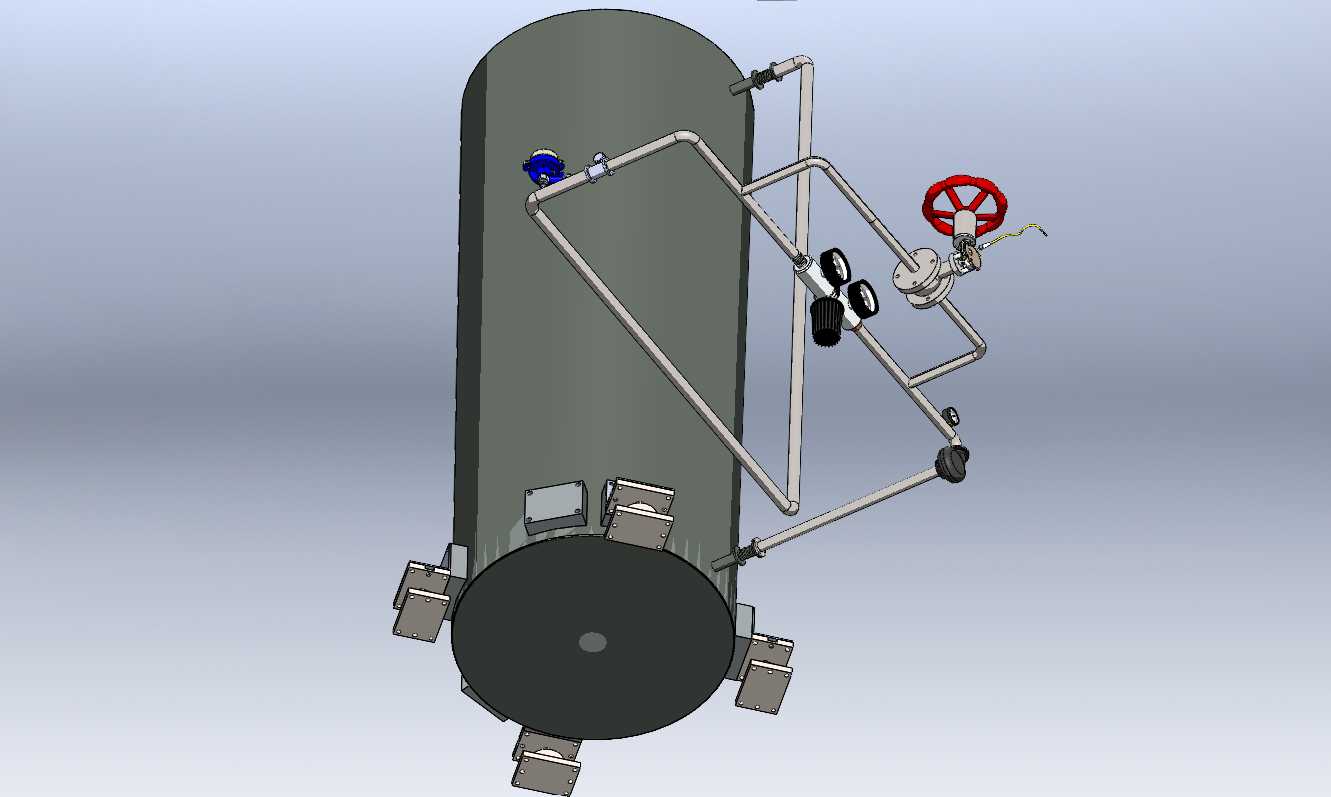

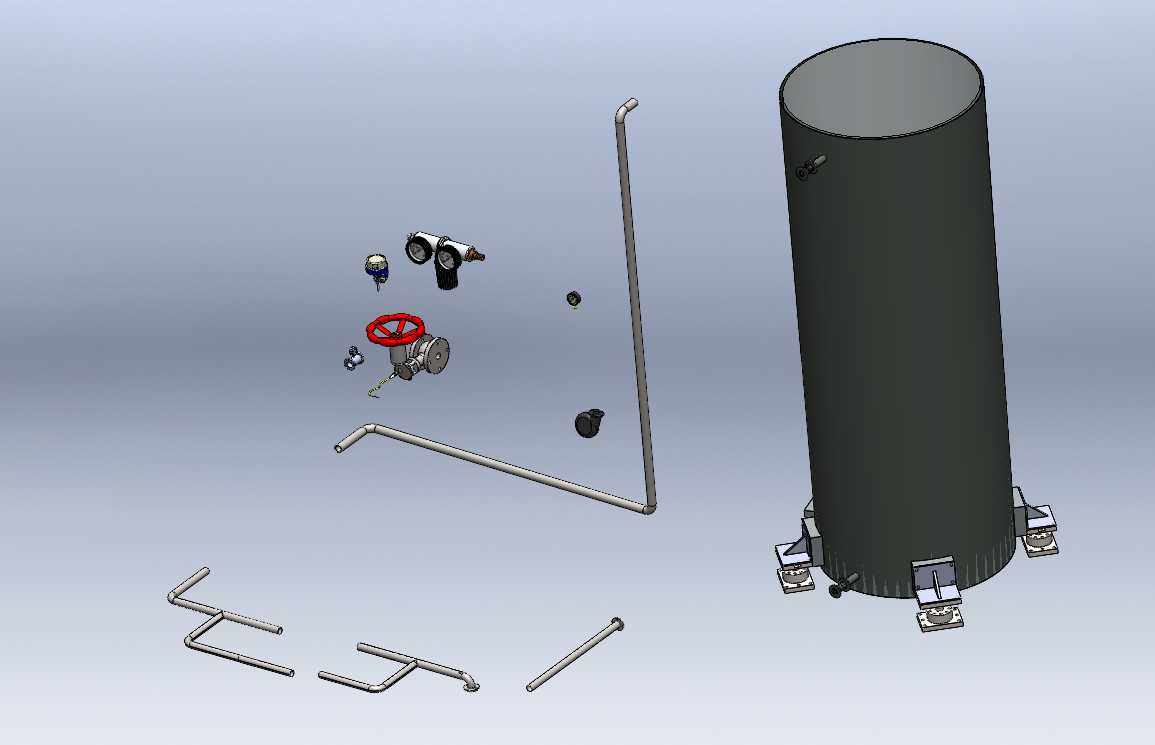

　　搭配前后直管段的预留长度，满足流量检测时对前后流态稳定的安装要求，避免弯头、阀门扰流影响计量精度。管路上配置的手动截止阀、红色手轮的闸阀类部件，既可以模拟管路切断、流量调节的操作场景，也能演示仪表检修时的切断隔离逻辑，阀门的安装位置预留了足够的操作空间，手轮的操作高度符合现场人工操作的人机工程要求，不会出现操作时与周边管路、罐体干涉的问题。设计这套结构时，首先确定了主罐体的基准定位，所有管路的走向都以罐体的安装法兰为基准向外延伸，管路支架的固定点间距参照工业管道安装规范设置，避免管路长距离无支撑产生形变；不同检测仪表的安装位置都预留了接线、校准的操作空间，比如压力变送器的安装位置避开了管路正下方，防止介质渗漏时损坏仪表接线端，

　　流量计的安装位置保证前后直管段长度满足5倍管径、3倍管径的常规要求，和现场施工的误差控制逻辑一致。从安装边界来看，主罐体的底部预留了法兰安装接口，可直接固定在预埋基础或者支架台面上，整套结构的外轮廓横向延伸尺寸控制在常规实训台的安装范围内，管路的最低排布高度距离安装基准面预留了足够的管线布置空间，不会出现底部管线贴地无法安装管卡的问题；所有侧向伸出的管路部件都没有超出整体安装边界，避免运输、安装过程中发生碰撞损坏，仪表的安装高度统一设置在便于观察、操作的区间，和现场仪表布置的可视性要求匹配。这套结构可直接用于工业仪表安装实训、检测回路原理演示，也可作为过程控制类系统集成方案的原理验证模型，所有部件的连接尺寸、

　　接口规格都采用工业通用标准，替换真实检测仪表即可直接接入实训系统开展实操训练，管路的连接方式同时包含了法兰连接、螺纹连接两种常见工业管路连接形式，可直观演示不同连接方式的密封、安装要点，引压管的排布采用了倾斜敷设的方式，符合测量液体介质时引压管排气、排液的施工要求，避免管内积存气体导致压力检测出现偏差。
