带PCB与LCD外壳的工业电气控制器

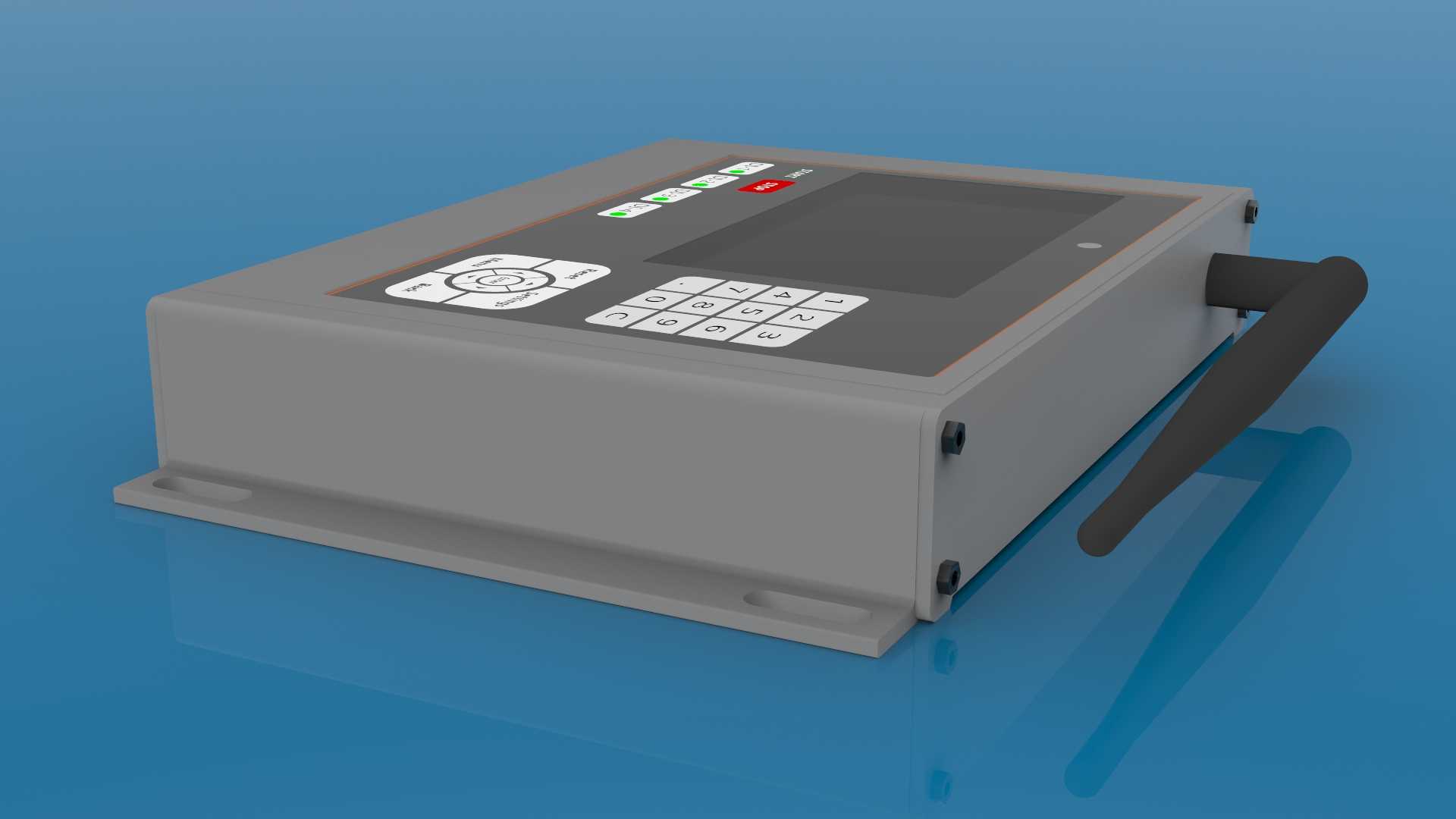

　　这款电气控制器的三维建模，完全围绕工业现场的实际安装与使用需求展开，在做结构拆分之前，首先梳理了工业仪表类电控设备的常见安装场景：这类设备大多部署在生产线控制柜内部、设备侧旁的壁挂安装位，或是小型台式检测设备的内置腔体中，因此建模时首先敲定了安装法兰的边界尺寸，两侧伸出的带安装孔耳座，孔位间距匹配市面主流DIN导轨配套安装支架的孔距，同时也支持直接通过螺栓固定在设备安装面板上，安装耳座与主体外壳做了一体化的加强筋过渡，避免长期受振动出现安装位断裂的问题。

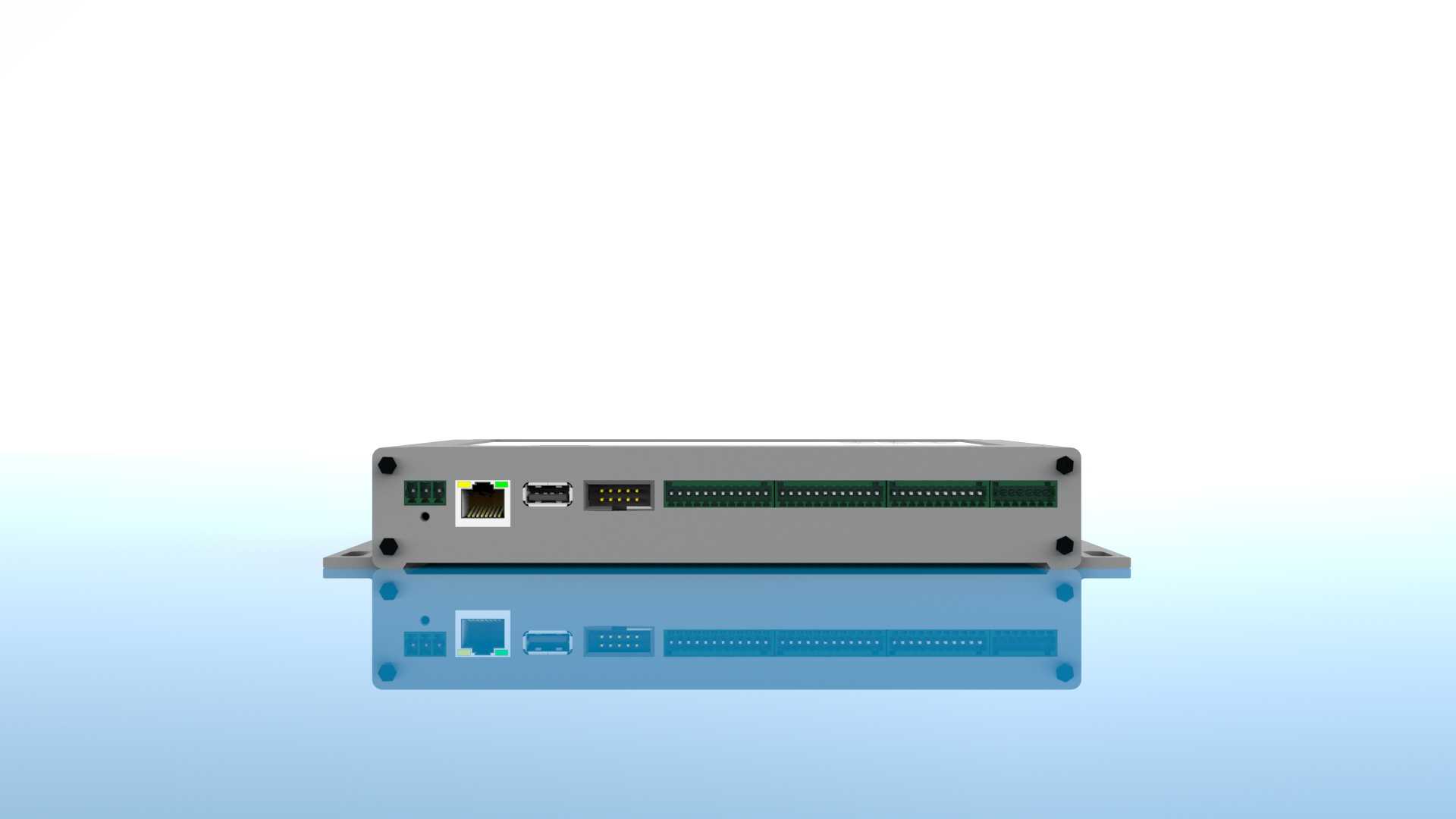

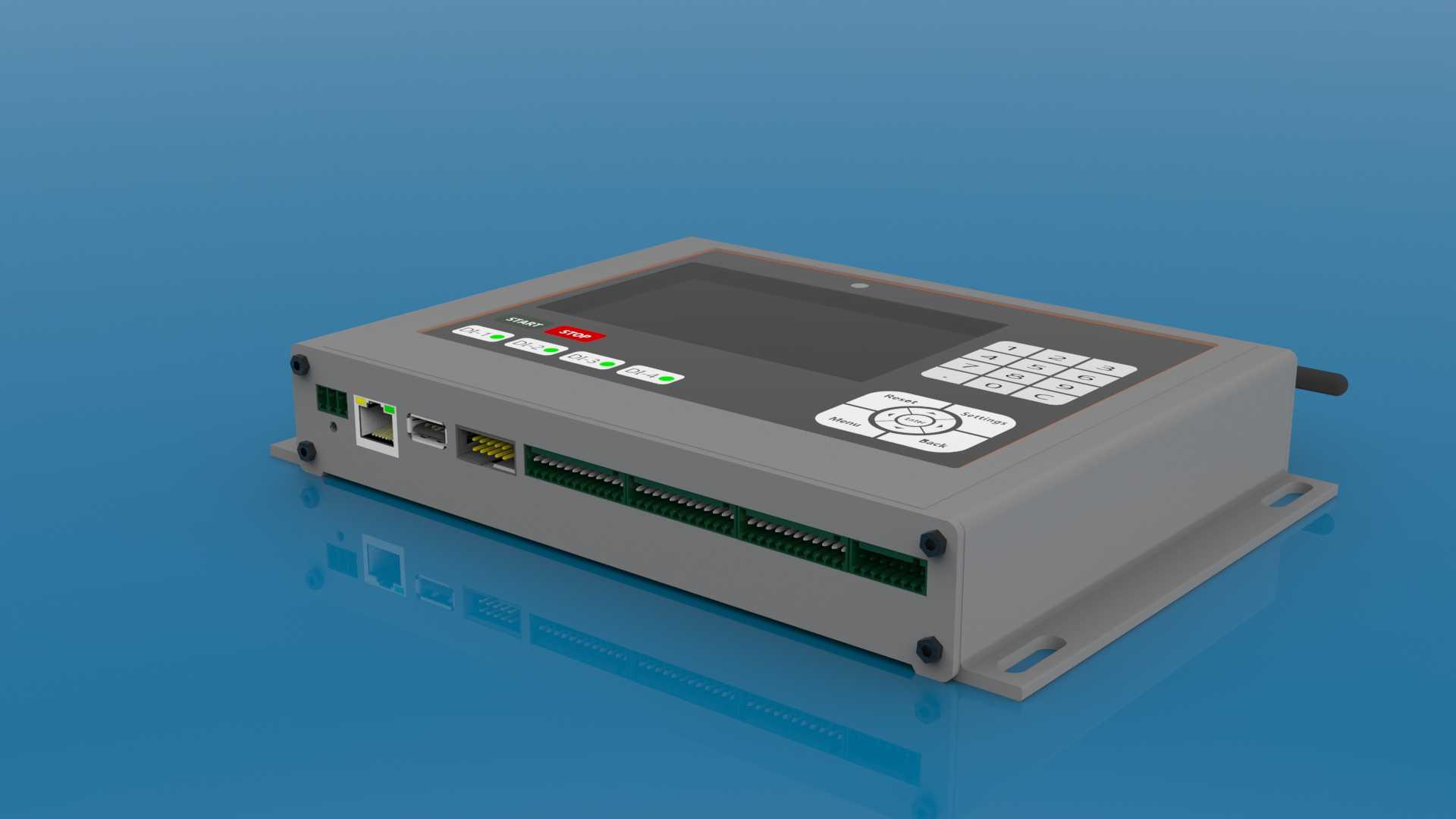

　　从功能结构来看，模型完整还原了设备的分层设计逻辑：上层为核心控制层，集成了主控PCB、对外通讯与IO接口，从接口布局可以看到，依次排布了以太网通讯口、USB调试口、多针IO接线端子排，端子排采用整排长条形设计，能够同时接入多路数字量、模拟量信号，满足工业现场多传感器信号采集、执行机构控制的接线需求，接口处都做了向内凹陷的防护设计，避免插接线缆时外力直接冲击接口焊盘导致PCB损坏。下层为扩展功能层，预留了扩展通讯接口、拨码配置位，能够根据实际使用需求选配不同的功能扩展板，两层结构通过四周的固定铜柱实现连接，外壳侧壁预留了对应的定位卡槽，装配时不需要额外做对位调整，能够直接卡合到位，降低现场装配的难度。

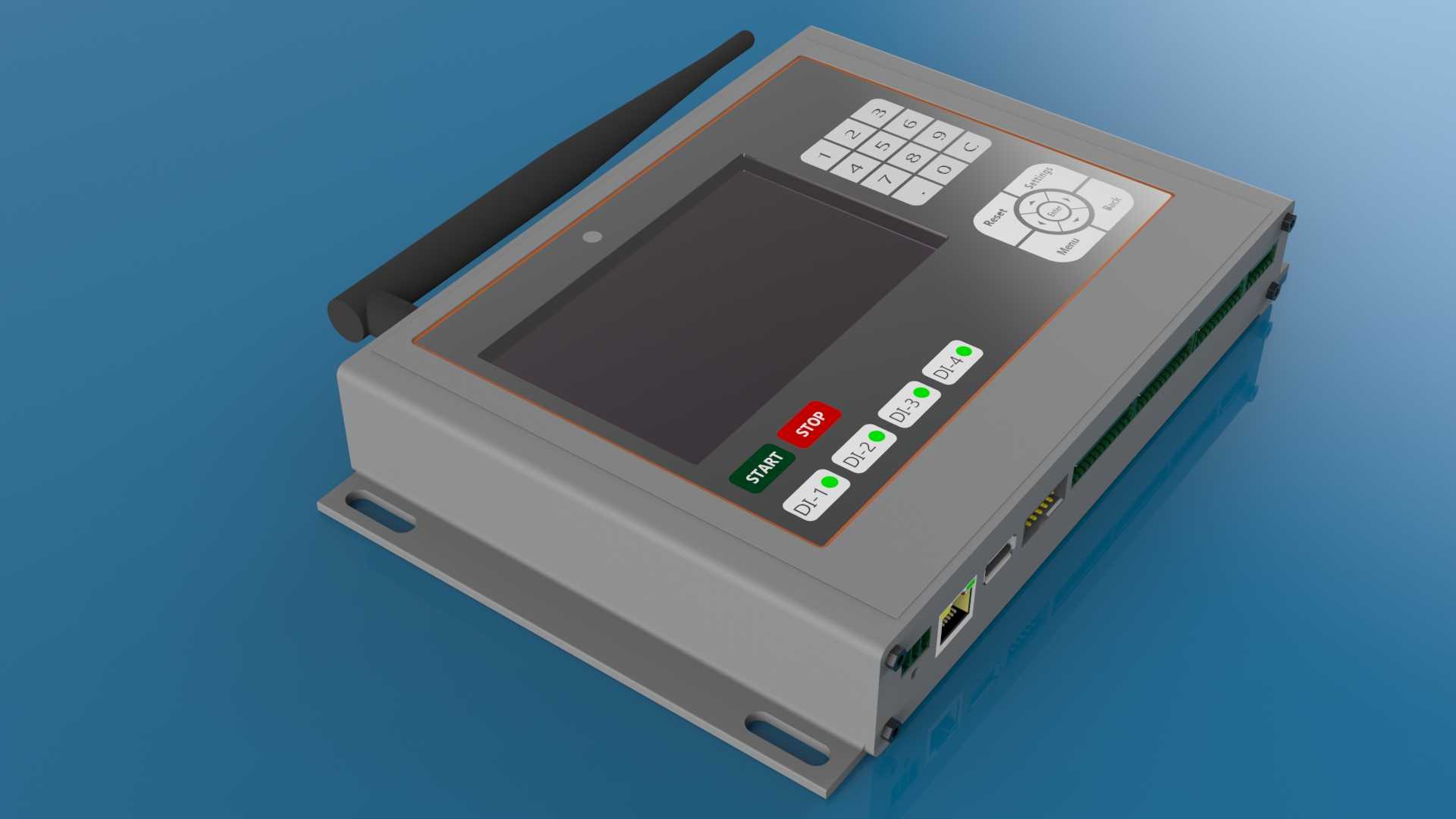

　　设备的显示与人机交互部分，将LCD屏嵌入前面板的对应安装位，屏幕四周做了遮光凸台，避免工业现场复杂光照环境下屏幕显示出现反光、泛白的问题，屏幕与外壳之间预留了密封胶条的安装槽，能够达到常规工业场景要求的防尘防护等级，避免车间内的粉尘、切削液雾气进入设备内部影响电路稳定性。外壳的边角全部做了圆角过渡处理，一方面是避免安装调试过程中尖锐边角划伤操作人员，另一方面也能够提升外壳的结构强度，减少外力撞击下的壳体开裂风险。

　　建模过程中对PCB的布局也做了符合工程实际的还原：电源模块布置在靠近电源输入接口的位置，减少大电流走线的长度，信号处理模块布置在靠近IO端子的区域，降低信号传输过程中的干扰，通讯模块单独做了屏蔽区域的结构预留，匹配工业现场复杂电磁环境下的抗干扰设计要求。外壳的散热设计采用了侧壁自然对流散热的结构，没有额外加装散热风扇，避免风扇转动带来的粉尘吸入、机械故障问题，壳体表面的散热筋条顺着空气流动方向布置，能够在设备长期运行时将内部PCB产生的热量及时导出，保证核心元器件工作在允许的温度范围内。

　　从安装边界来看，设备整体的长宽高尺寸控制在紧凑范围内，能够适配小型控制柜的内部安装空间，不会占用过多的柜内走线空间，接线端子的排布高度预留了足够的线缆弯曲半径，即使是带屏蔽层的粗线径信号线缆，接入后也不会出现过度弯折导致的线芯断裂问题。设备的上下壳体采用卡扣加螺栓的双重固定方式，日常维护时只需要拧下四周的固定螺栓就可以打开外壳，对内部PCB进行检修、更换扩展模块，卡扣结构能够在螺栓拆除后避免上壳体直接掉落，提升现场维护的安全性。

　　在实际工业应用场景中，这类控制器可以作为小型生产设备的核心控制单元，对接温度、压力、位置等各类传感器，采集现场运行数据，通过内置的控制逻辑输出控制信号驱动继电器、电磁阀等执行机构，也可以作为大型产线的分布式IO从站，通过以太网接口与主站PLC进行通讯，将现场采集的信号上传至上位控制系统，同时接收主站下发的控制指令。模型还原的所有结构细节，都能够直接用于结构验证、安装干涉检查，在做设备整体设计时，可以直接将该模型导入装配体中，核对安装孔位、接口朝向与周边结构的间隙，提前规避实际生产装配中可能出现的干涉问题，减少后续改模的成本。
