实验环境用定制暖通空调系统结构设计

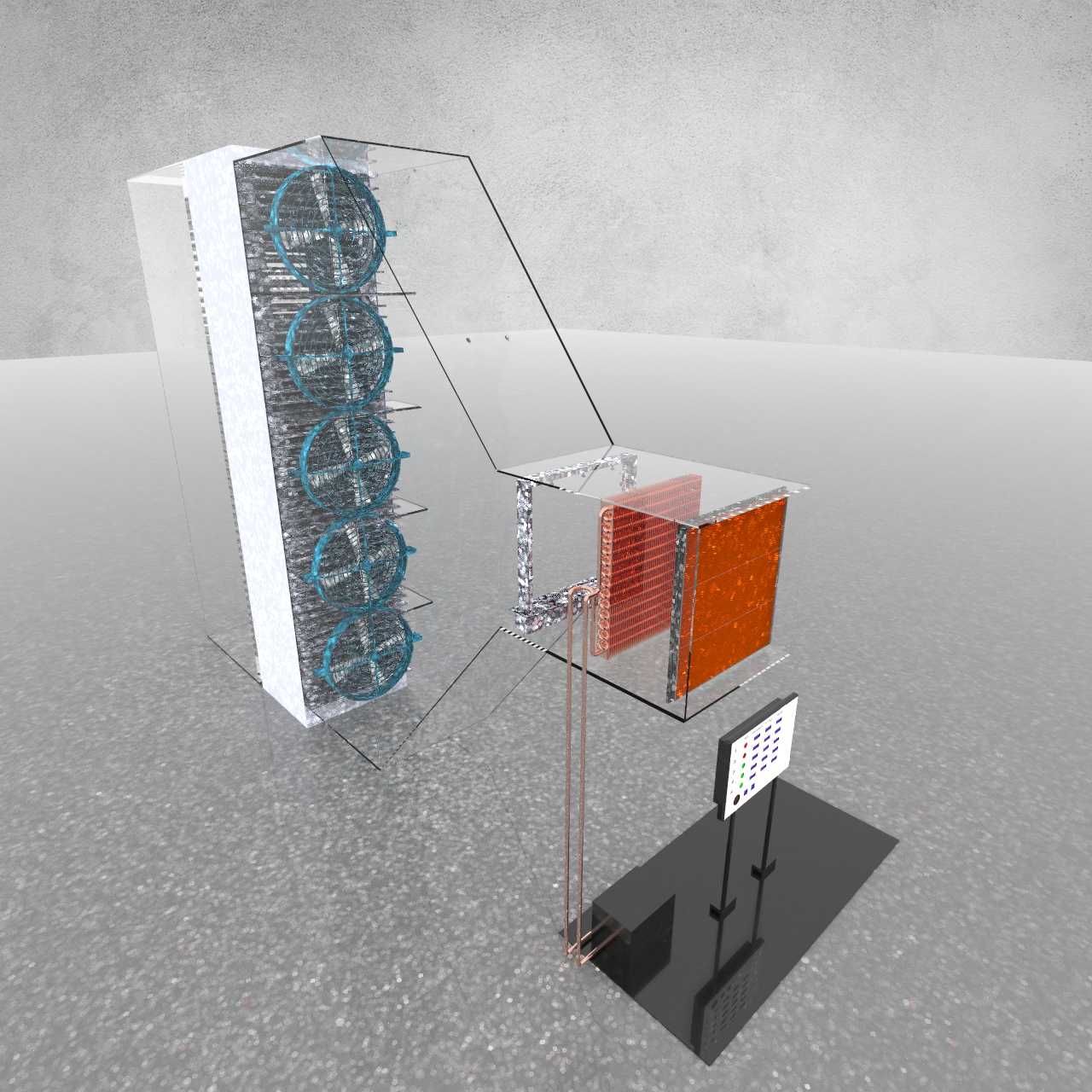

　　这套定制化暖通空调系统的三维结构设计，核心面向对环境参数管控精度要求极高的实验场景，区别于民用或普通工业场景的通用空调设备，其结构设计全程围绕实验工况下的温湿度精准调控、气流组织均匀性、运行稳定性三个核心目标展开。从整体结构布局来看，系统分为立式换热送风单元、末端调温模块、参数管控交互终端三个核心部分，各单元之间通过硬质管路实现冷媒与气流的连通，整体安装边界可适配常规实验台架的预留空间，立式送风单元采用窄型立式结构设计，竖向排布多组轴流送风叶轮，单组叶轮对应独立的换热流道，可根据实验舱内的实时温区需求实现分层送风，避免单一风源直吹造成的局部温场偏差，这种竖向堆叠的叶轮布局，在保证送风量覆盖整个实验舱垂直空间的前提下，

　　将设备的水平占地尺寸压缩到最小，适配实验室内有限的设备安装空间，安装时仅需预留侧边150mm的检修操作空间即可满足日常维护需求。末端调温模块采用透明可视化壳体设计，内部集成了换热盘管与整流格栅，气流从立式单元送出后经过管路进入末端模块，先通过换热盘管完成二次温度校准，再经整流格栅打散后均匀送入实验区域，透明壳体的设计一方面方便运维人员直接观察内部盘管的结露、积尘状态，另一方面也可直观确认气流整流组件的安装位置是否偏移，减少日常巡检的拆装工作量。参数管控交互终端采用立式支架安装结构，安装高度适配站立操作的人体工程学尺寸，面板上集成了各风路的调节控件与参数显示区域，可独立控制每一层送风叶轮的转速、对应流道的冷媒流量，

　　实现实验舱内不同高度区域的温湿度差异化调控，满足多工况对照实验的环境参数要求。从设计思路层面，整套系统摒弃了传统暖通设备一体化集成的结构方案，采用分体式模块化设计，三个核心单元可根据实验场地的实际布局灵活调整安装位置，管路连接采用标准快接接口，无需现场焊接即可完成组装，大幅降低现场安装的施工难度与周期。在功能特性上，系统的送风路径经过多次流道仿真优化，立式单元的叶轮外侧设置了导流弧板，可将叶轮旋转产生的旋流调整为垂直向上的平稳气流，减少气流在输送过程中的压损，末端模块的整流格栅采用不等距开孔设计，靠近管路入口的位置开孔率更低，远离入口的位置开孔率更高，保证整个出风面的风速差控制在5%以内，

　　避免实验区域出现局部风速过高影响实验样本的问题。针对实验场景长时间连续运行的需求，各换热组件的固定结构均采用防松抗震设计，叶轮与驱动轴的连接部位设置了减震胶圈，降低长时间运行产生的结构震动对实验舱内精密检测设备的干扰，管路的固定支架采用可调节高度设计，可根据现场地面的平整度调整安装高度，保证管路连接的同轴度，避免长期运行出现管路应力变形。在安装边界的考量上，整套系统的底部均设置了可调式支撑脚，可适配20mm以内的地面高度差，立式单元的背部预留了墙面固定的安装孔位，若安装位置靠近墙面可通过膨胀螺栓完成辅助固定，进一步提升设备运行的稳定性，末端模块的底部设置了定位卡槽，可直接固定在实验台的台面上，无需额外打孔即可完成安装，避免对现有实验台结构造成破坏。从实际应用场景出发，这套结构设计可直接适配材料性能测试、微生物培养、精密元器件老化测试等多种需要严格管控环境温湿度、气流速度的实验场景，结构设计过程中预留了传感器安装位，可根据实验需求加装温湿度、风速、颗粒物浓度等检测元件，实现环境参数的闭环自动调控，各模块的结构拆解难度低，换热盘管、送风叶轮等易损件均可单独拆卸更换，无需整体拆解设备即可完成维护操作，大幅降低设备全生命周期的运维成本。
