布雷顿循环喷气发动机叶轮结构设计

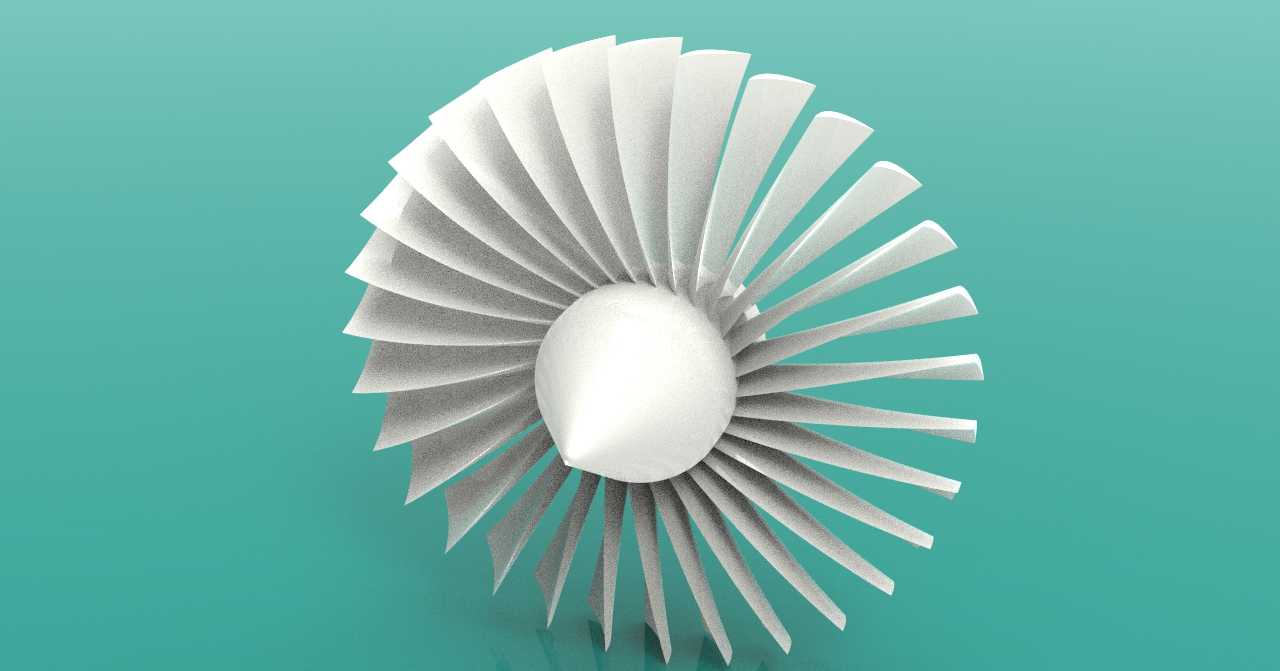

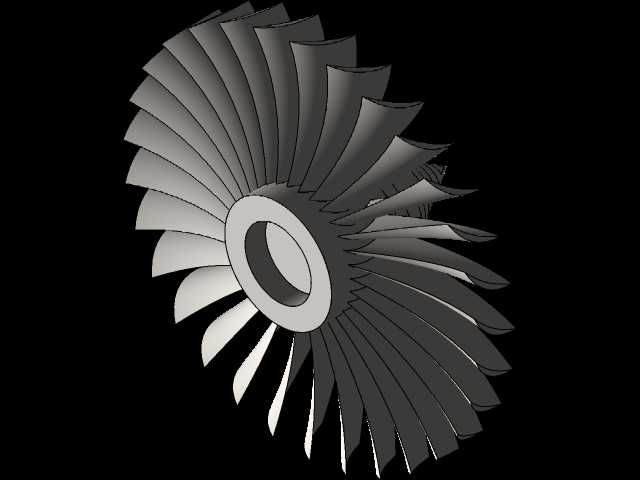

　　在航空推进、地面燃气轮机等依赖布雷顿循环实现能量转换的动力场景中，叶轮是整套系统完成能量传递与工质做功的核心转子部件，其气动外形与结构强度直接决定整套动力装置的热效率、输出功率与运行稳定性。这套叶轮的设计首先围绕布雷顿循环的工质流动特性展开，从进气端的整流帽罩开始，采用流线型椭球曲面过渡，目的是让进入叶轮流道的空气尽可能减少进气畸变，避免来流在轮毂前端产生分离涡，降低进气道总压损失，保证进入叶片通道的气流均匀度，为后续叶片的能量交换提供稳定的来流条件。叶片部分采用等强度变截面扭向设计，从叶根到叶顶的弦长、安装角、厚度均沿径向呈非线性变化，这一设计思路是为了匹配不同半径位置的圆周速度差异——叶顶位置线速度最高，气流相对速度最大，

　　因此叶片型线的弯扭程度更大，保证每个径向截面的气流攻角都处于最优区间，既避免攻角过大引发气流分离导致喘振，也防止攻角过小造成叶型做功能力不足。叶根部位采用加厚的圆弧过渡结构与轮毂本体一体化连接，没有额外的榫头连接结构，这种设计一方面减少了连接界面的应力集中，在高转速运行时能够承受更大的离心载荷，另一方面也消除了榫头间隙带来的气流泄漏损失，提升了叶轮的整体效率。从安装边界来看，轮毂中心预留了与主轴配合的定位安装面，安装面的同轴度公差需要控制在极小范围内，避免高转速下出现动不平衡量超标，引发整套转子系统的振动；叶轮的轴向定位依靠轮毂后端的止口结构实现，能够承受运行过程中气流产生的轴向推力，保证转子的轴向窜动量在设计允许范围内。

　　在实际运行场景中，该叶轮作为压气机端的核心做功部件，高速旋转时对进入流道的空气做功，提升空气的压力与温度，为后续燃烧室的燃烧反应提供高压工质，其叶片的型线精度直接影响压比与效率——如果叶型表面存在凸起或者偏差，会导致气流在叶背处产生附面层分离，不仅会降低压气机的增压比，还可能引发旋转失速，严重时甚至会造成发动机喘振停车。设计过程中需要兼顾气动性能与结构强度，叶片的厚度分布经过多轮迭代，叶根位置厚度最大，能够承受离心力产生的拉应力，叶顶位置厚度较薄，一方面可以减少叶顶与机匣之间的间隙泄漏损失，另一方面也能降低叶片整体的转动惯量，提升转子的响应速度。叶片的数量经过气动计算优化，既保证了流道的导流能力，避免叶片数量过少导致单叶片载荷过大，

　　也防止叶片数量过多造成流道堵塞、摩擦损失增大。在外形尺寸的匹配上，叶轮的最大外径需要与对应机匣的内径保持合理的叶顶间隙，间隙过大会导致高压气流从叶顶泄漏回流，降低压气机效率，间隙过小则会在转子受热膨胀、出现振动位移时发生叶顶与机匣的碰磨，造成结构损坏。轮毂的流线型曲面与叶片根部的过渡区域做了圆角处理，避免直角结构带来的应力集中，在高转速、高负荷的运行工况下，这个位置是应力集中的高发区域，圆角过渡能够有效分散离心力与气动力产生的复合应力，提升部件的疲劳寿命。对于从事动力系统结构设计、三维建模的从业者来说，这类叶轮的建模需要精准控制每个截面的叶型坐标，保证扭向规律与设计值完全一致，同时在结构细节上处理好所有过渡区域的几何连续性，避免出现尖角、碎面等问题，否则不仅会影响后续的气动仿真计算精度，也会给后续的加工制造带来偏差，最终导致部件实际性能达不到设计要求。在地面燃气轮机的应用场景中，这类叶轮的运行工况相对稳定，设计时可以适当提升叶片的做功能力，而在航空喷气发动机的应用场景中，叶轮需要承受大范围的工况变化，从慢车状态到加力状态的转速跨度大，叶片的攻角适应范围需要更宽，因此叶型的设计会采用更宽的稳定工作区间，牺牲部分峰值效率来换取更好的工况适应性。
