GibsonLesPaul经典电吉他精细三维建模作品

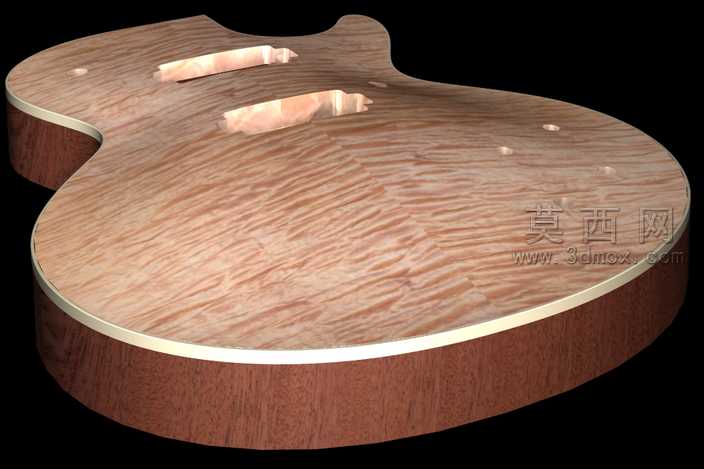

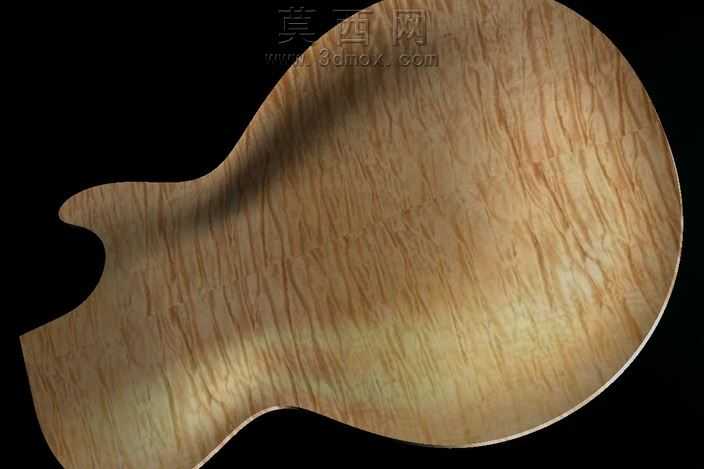

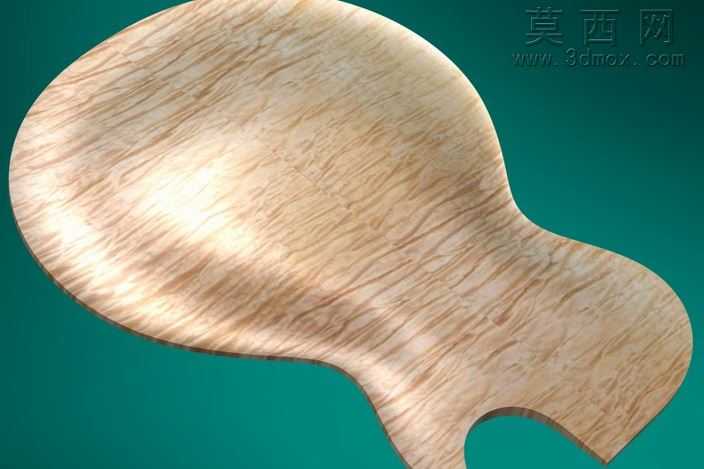

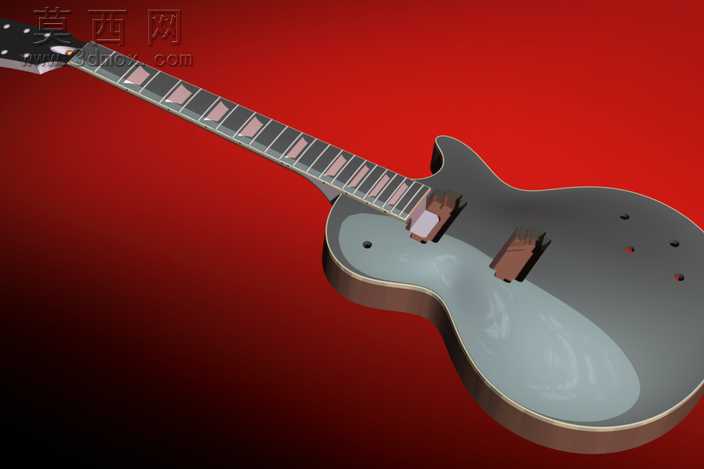

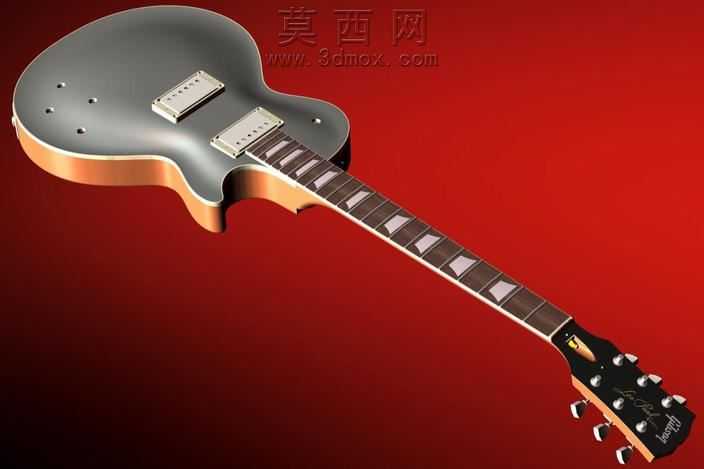

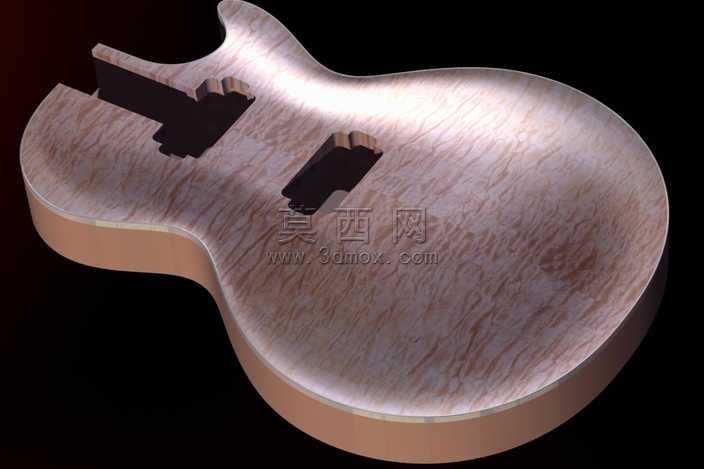

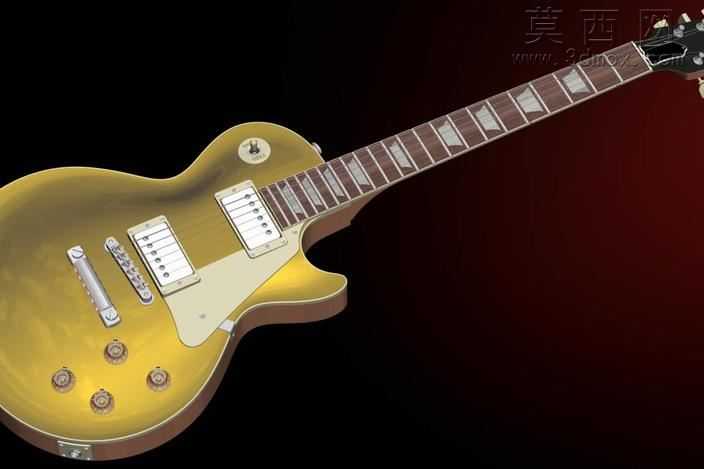

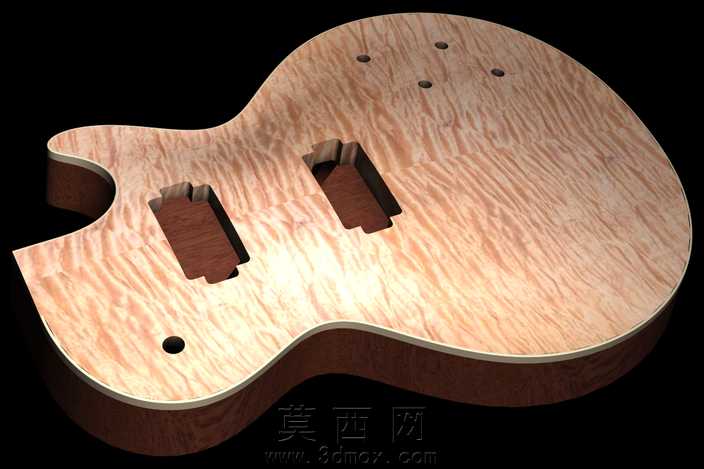

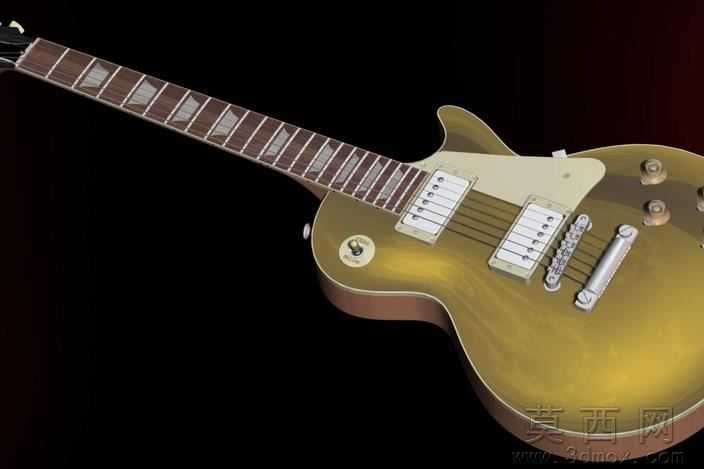

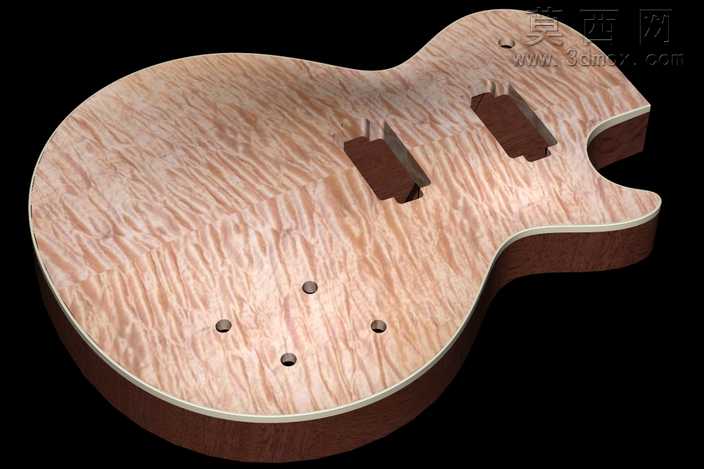

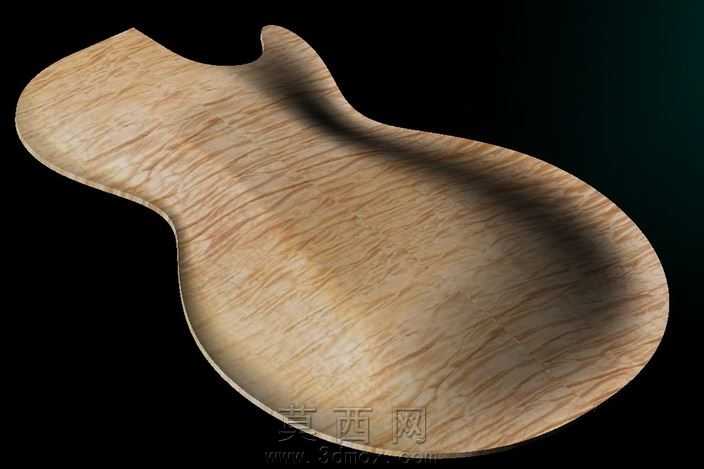

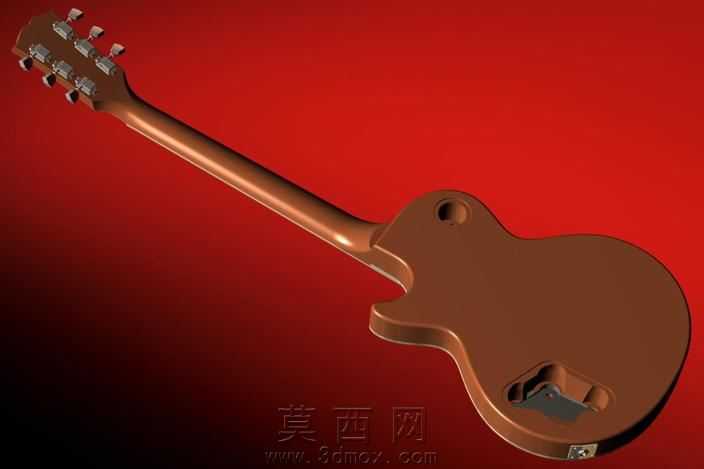

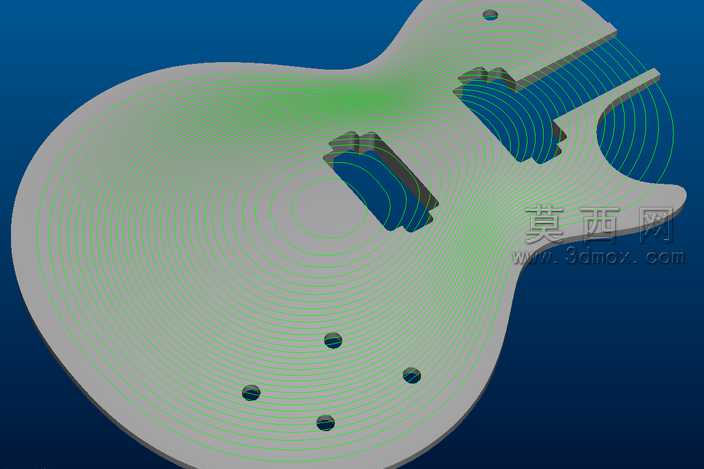

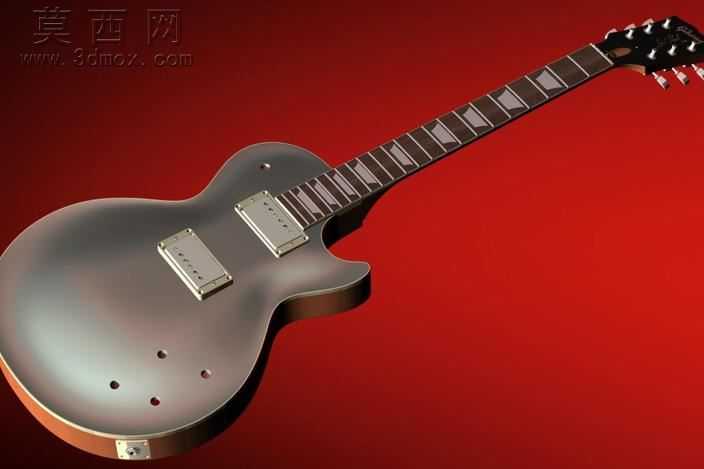

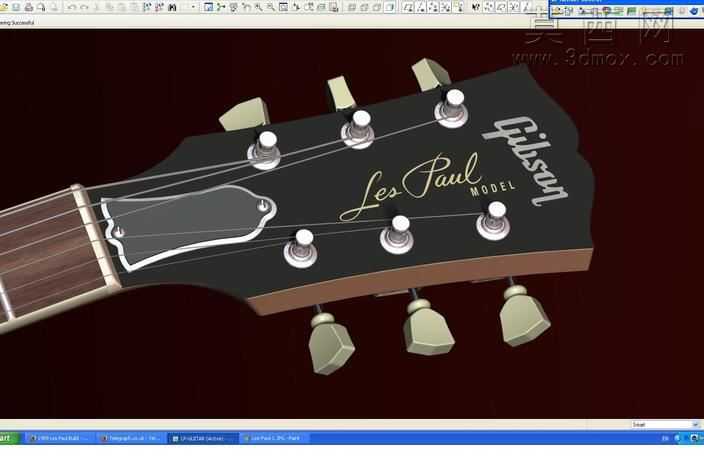

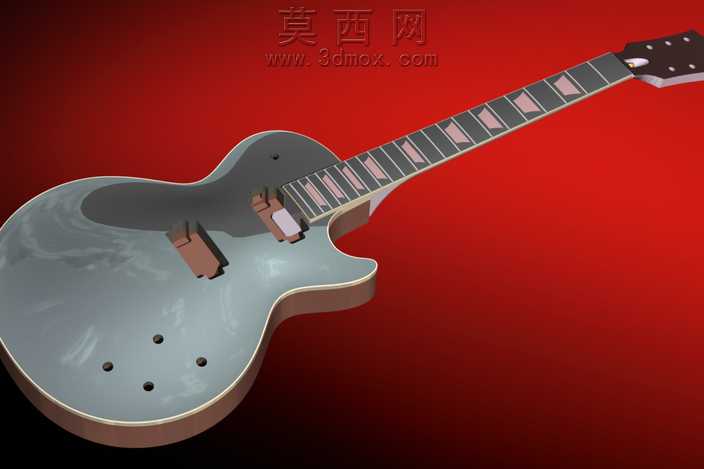

本次GibsonLesPaul电吉他三维建模工作，在Pro/ENGINEER野火4.0平台中开展，整体建模流程围绕经典Les Paul型号的真实结构与外观特征逐步推进，完整还原了该款电吉他标志性的桃花心木琴身、枫木贴面、桃花心木琴颈以及玫瑰木指板的核心结构。建模初期先完成整体轮廓的草绘搭建，通过多截面曲面放样生成琴身的流畅弧形曲面，精准把控琴身腰身的收窄弧度、琴肩的圆润过渡以及琴身与琴颈衔接处的插接结构，确保整体比例与量产实机完全一致。针对琴身顶部的雕刻纹理，建模过程中反复调整曲面雕刻的深度与起伏节奏，还原经典Les Paul型号贴面的自然纹理过渡，虽雕刻细节的精度仍有优化空间，但已完整呈现出该款吉他标志性的外观质感。硬件部分的建模覆盖了所有功能组件：琴头位置的弦钮采用旋转实体特征搭建，还原金属弦钮的分层结构与旋钮纹理；指板部分逐一定位品丝位置，通过拉伸与阵列特征生成梯形品记与金属品丝，精准把控品丝间距与指板弧度；琴身位置的双线圈拾音器采用分体建模，还原拾音器磁柱、金属边框与奶油色拾音器外罩的分层结构，拾音器固定螺丝、调节螺丝的细节均做了等比例还原；琴桥与拉弦板部分还原了金属构件的棱角与调节结构，音量旋钮、音色旋钮以及档位器的位置与造型完全匹配实机布局，护板的弧形轮廓与固定点位也通过曲面裁剪精准实现。材质与渲染环节针对不同部件做了区分设置：琴身金属金色漆面采用多层反射材质，模拟硝基漆的温润光泽与轻微做旧质感，护板采用米白色哑光塑料材质，金属硬件采用带细微磨损痕迹的镀铬金属材质，指板采用深色哑光木质材质，品丝与弦钮采用高反光金属材质，通过场景布光突出琴身曲面的光影过渡，完整呈现出该款经典电吉他的复古质感。建模过程中同步梳理了各部件的装配关系，琴颈与琴身的插接结构、拾音器的安装点位、硬件的固定位置均符合真实乐器的装配逻辑，可用于后续的结构展示、外观渲染或数控加工参考，若需进一步优化雕刻细节，可通过轮廓映射的方式补充更高精度的纹理数据，提升模型的细节还原度。
